Фекальные насосы ZX Vortex (Педролло, Италия)

Print Friendly, PDF & Email

Фекальные насосы Pedrollo ZX применяются в быту для дренажа сточных вод, отвода загрязненной воды, при присутствии твердых частиц до Ø 40 мм.

Цена от: 400 BYR

Цена не является публичной офертой. Наличие и цену уточняйте у специалиста.

Быстрый заказ Добавить в заказ
или позвоните нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Фекальные насосы ZX производства фирмы Pedrollo (Италия) рекомендуются для дренажа сточных вод в бытовом секторе, для отвода загрязненной воды, в том числе при присутствии во взвеси твердых частиц размером до Ø 40 мм. Отличаются простотой монтажа и надежностью работы в автоматическом режиме при использовании в стационарном варианте.

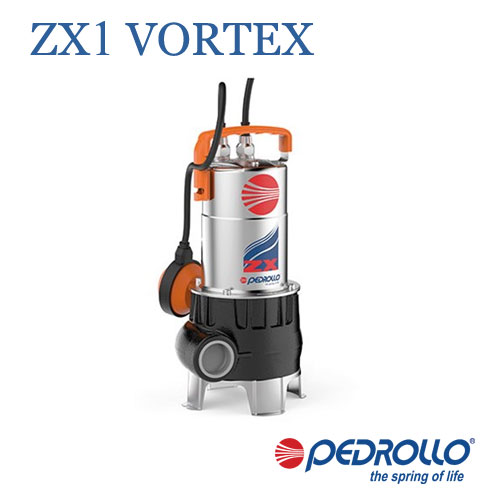

ZX VORTEX погружные насосы для сильно загрязненных вод

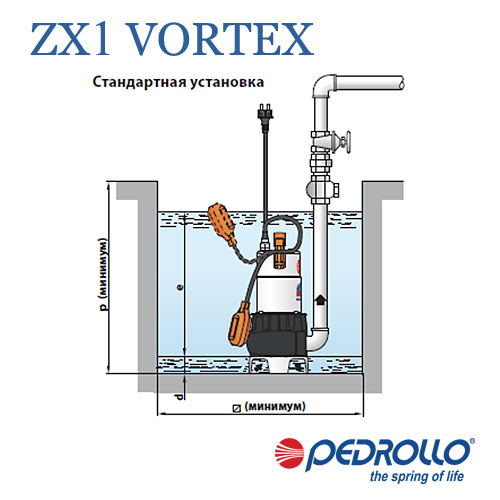

 УСТАНОВКА И ЭКСПЛУАТАЦИЯ

Погружные насосы серии ZX с рабочим колесом VORTEX предназначены для подъема бытовых насыщенных стоков и загрязненных вод, в том числе при наличии во взвеси твердых частиц диаметром до 40 мм. Эти насосы отличаются надежностью эксплуатации в стационарном варианте установки при обеспечении автоматического режима работы посредством поплавкового выключателя.

 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Производительность до 400 л/мин (24 м3/час)
Напор до 11 м

 ОГРАНИЧЕНИЯ ИСПОЛЬЗОВАНИЯ

Глубина погружения: до 5 м (при условии достаточно длинного силового кабеля)
Максимальная температура жидкости до +40 °С
Прохождение твердых взвешенных частиц: до Ø 40 мм
Уровень опорожнения: 50 мм от дна
Для непрерывной работы минимальная глубина погружения 240 мм

 КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

КОРПУС НАСОСА: Чугун с резьбовым отверстием в соответствии с ISO 228/1
РАБОЧЕЕ КОЛЕСО: VORTEX из Технополимера
ОСНОВАНИЕ НАСОСА: Нержавеющая сталь AISI 304
КОЖУХ ДВИГАТЕЛЯ: Нержавеющая сталь AISI 304
ВЕДУЩИЙ ВАЛ: Нержавеющая сталь AISI 431
ДВОЙНОЕ УПЛОТНЕНИЕ ВАЛА: STA-12R: Керамика – Графит – NBR
ЭЛЕКТРОДВИГАТЕЛЬ: ZXm 1: однофазный 230 В – 50 Гц с тепловой защитой, встроенной в обмотку
ИЗОЛЯЦИЯ: класс F
СТЕПЕНЬ ЗАЩИТЫ: IP 68

ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ

  • Кабель электропитания длиной 5 м
  • Поплавковый переключатель только для однофазных моделей

EN 60335-1                                            EN 60034-1

IEC 60335-1                                           IEC 60034-1

CEI61-150                                               CEI2-3

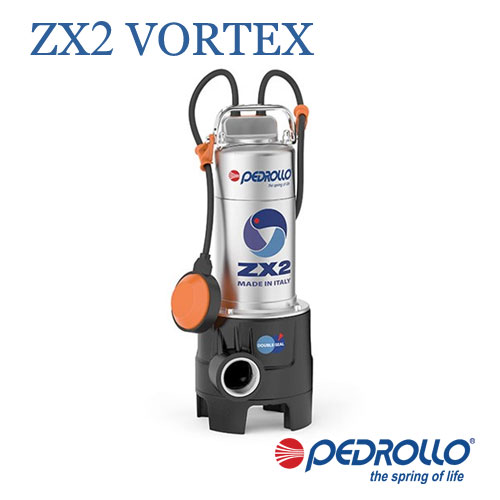

Фекальные насосы ZX2 VORTEX

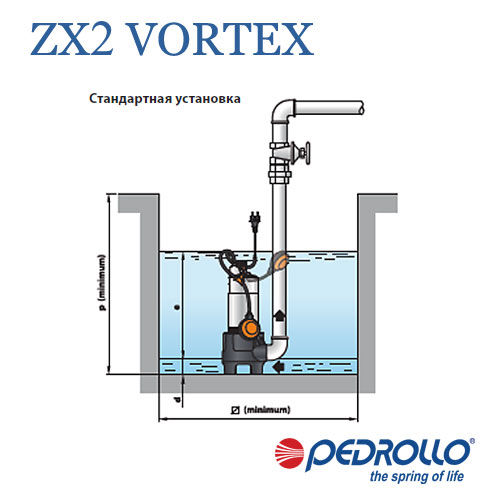

УСТАНОВКА И ИСПОЛЬЗОВАНИЕ

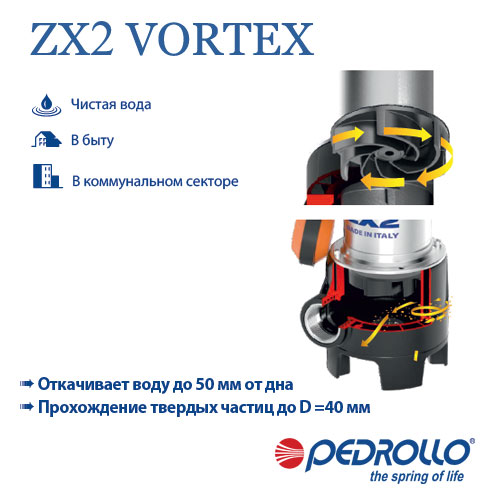

Насосы серии ZX2 подходят для слива грязной воды в бытовых и гражданских целях, а также для перекачки грязной воды, содержащей взвешенные твердые частицы диаметром до 40 мм. Они отличаются простотой установки и надежностью при автоматическом режиме работы в стационарных установках.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Производительность до 400 л/мин (24 м3/час)
Напор до 13 м

ОГРАНИЧЕНИЯ ИСПОЛЬЗОВАНИЯ

  • Максимальная глубина погружения 5 м (с достаточно длинным силовым кабелем)
  • Максимальная температура жидкости +40 °C
  • Прохождение твердых тел:
    • до Ø 30 мм для ZXm 2/30
    • до Ø 40 мм для ZXm 2/40
  • Минимальная глубина погружения для непрерывного обслуживания:
    • 265 мм для ZXm 2/30
    • 275 мм для ZXm 2/40

 КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

КОРПУС НАСОСА: Технополимер, армированный стекловолокном, с резьбовым отверстием для доставки в соответствии с ISO 228/1 (5 лет гарантии)
ОСНОВАН ИЕ НАСОСА: Технополимер, армированный стекловолокном
РАБОЧЕЕ КОЛЕСО: VORTEX из Технополимера
КОЖУХ ДВИГАТЕЛЯ: Нержавеющая сталь AISI 304
КРЫШКА ДВИГАТЕЛЯ: Нержавеющая сталь
ВЕДУЩИЙ ВАЛ: Нержавеющая сталь AISI 431
ДВОЙНОЕ УПЛОТНЕНИЕ ВАЛА: MG1-14DSIC 014 мм
Сторона двигателя Карбид кремния – Графит – NBR
Сторона насоса Карбид кремния – Карбид кремния – NBR
ЭЛЕКТРОДВИГАТЕЛЬ: ZXm 2: однофазный 230 В – 50 Гц с тепловой защитой, встроенной в обмотку
ИЗОЛЯЦИЯ: класс F
СТЕПЕНЬ ЗАЩИТЫ: IP 68

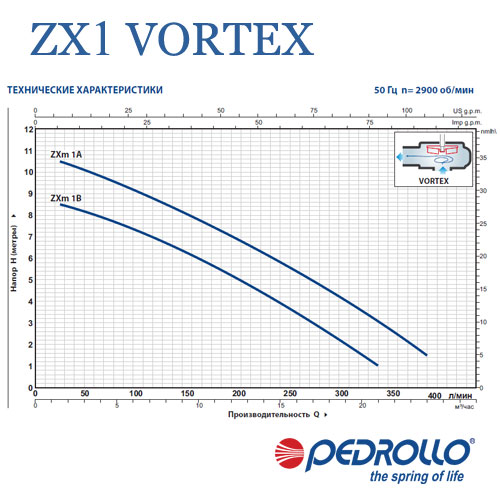

Технические характеристики погружных насосов для сильно загрязненных вод ZX VORTEX

ТИП Мощность Q м3/ч. 0 1.5 3.0 4.5 6.0 9.0 12.0 15.0 18.0 21.0 24.0
Однофазный кВт лс л/мин. 0 25 50 75 100 150 200 250 300 350 400
ZXm 1В/40 0.50 0.70 Н, м 9 8.5 8.3 8 7.5 6.5 5.2 4 2.5 1
ZXm 1А/40 0.60 0.85 11 10.5 10 9.5 9.2 8.2 7 5.7 4.3 2.8 1.5

Q = Подача H = Общий манометрический напор

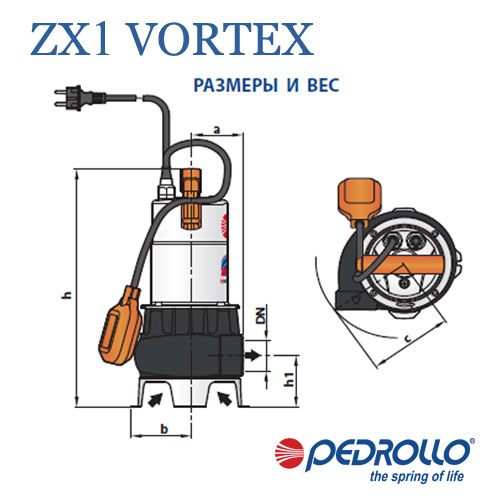

Габаритные размеры погружных насосов для сильно загрязненных вод ZX VORTEX

ТИП

Однофазный

ПАТРУБОК Прохождения
тв.частиц
РАЗМЕРЫ мм ВЕС кг



DN а b с h h1 d e p Ø 1~
ZXm 1B/40 1 1/2” Ø 40 мм 75 87 130 378 82 50 регулир. 450 450 11.5
ZXm 1A/40 11.9



Технические характеристики фекальных насосов ZX2 VORTEX

ТИП Мощность Q м3/ч. 0 1.5 3 6 9 12 15 18 19.5 21 24
Однофазный кВт лс л/мин. 0 25 50 100 150 200 250 300 320 350 400
ZXm 2/30 0.55 0.75 Н, м 13 12,5 11,8 10,6 9,3 7,6 5,8 3,3 2
ZXm 2/40 0.65 0.85 11,5 11 10,6 9,8 9,2 8,2 7,2 5,7 5,2 4 2

Q = Подача H = Общий манометрический напор

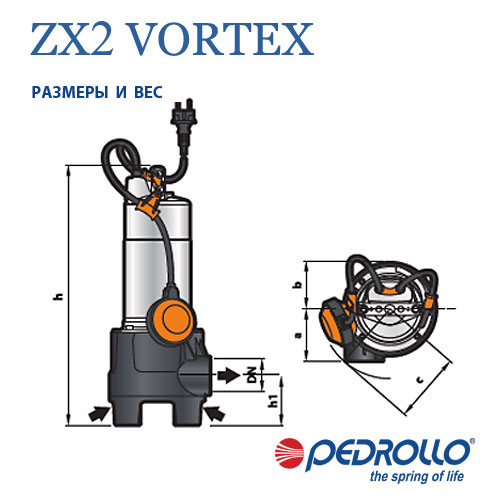

Габаритные размеры фекальных насосов ZX2 VORTEX

ТИП

Однофазный

ПАТРУБОК Прохождения
тв.частиц
РАЗМЕРЫ мм ВЕС кг



DN а b с h h1 d e p Ø 1~
ZXm 2/30 1 1/2” Ø 30 мм 90 81 118 412 73 50 регулир. 500 500 10,8
ZXm 2/40 Ø 40 мм 422 83 10,8
