Пищевые насосы ОНЦс

Print Friendly, PDF & Email

Пищевые насосы ОНЦс применяются для перекачивания подсолнечного масла, вина, пива, соков, а также других пищевых продуктов, сходных с ними по вязкости и плотности.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Центробежные самовсасывающие насосы ОНЦс применяются в пищевой промышленности для перекачивания подсолнечного масла, вина, пива, соков, а также других пищевых продуктов, сходных с ними по вязкости и плотности.

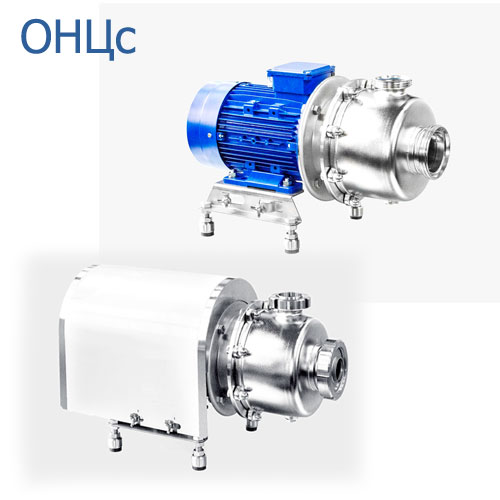

Насосы ОНЦс – самовсасывающие центробежные, моноблочные, горизонтальные, одноступенчатые насосные агрегаты.



Отличительной особенностью этих пищевых насосов является возможность всасывать жидкость без предварительного заполнения входной магистрали.



Предназначены для перекачивания подсолнечного масла, вина, пива, соков, а также других пищевых продуктов, сходных с ними по вязкости и плотности. Температура перекачиваемой среды от +4 до +135ºС. Допускается использовать электронасосы для перекачивания слабокислых и слабощелочных сред, обеспечивающих скорость коррозии проточной части не более 0,1 мм/год. Концентрация механических примесей не более 0,1% по объему, максимальный размер частиц 0,2 мм.



При комплектации эл.двигателями во взрывозащищенном исполнении насосы можно использовать для перекачивания спирта, водки.



Патрубки – резьбовые, со штуцером под сварку. Проточная часть –нержавеющая сталь. Уплотнение вала – торцовое (возможно изготовление с двойным торцевым уплотнением).



Дополнительно: нержавеющий защитный кожух электродвигателя, двойное торцевое уплотнение с бачком охлаждения, высокотемпературное уплотнение до 200ºС, датчик сухого хода

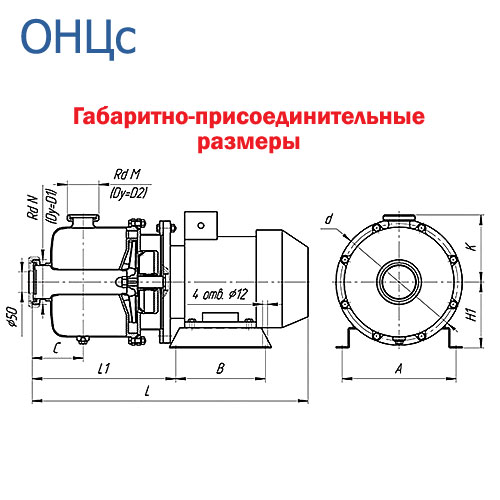

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры центробежных самовсасывающих насосов ОНЦс

Насос с двигателем общепромышленного исполнения с одинарным торцевым уплотнением.

Марка насоса A B D D1 N D2 M L** L1 C H1 K
ОНЦс 6,3/20К5-1,5/2* 200 170 210 50 78х1/6″ 32 58х1/6″ 450 220 90 130 115
ОНЦс 6,3/30К5-2,2/2* 200 170 254 50 78×1/4″ 50 78х1/6″ 535 268 115 130 140
ОНЦ с 6,3/50К5-5,5/2* 230 220 310 50 78х1/4″ 50 78х1/6″ 654 346 125 160 165
ОНЦс 12,5/20К5-2,2/2* 200 170 210 50 78×1/6″ 32 58х1/6″ 475 220 90 130 115
ОНЦс 12,5/30К5-3/2* 250 200 254 50 78х1/4″ 50 78х1/6″ 540 272 115 140 140
ОНЦс 12,5/50К5-5,5/2* 230 220 310 50 78х1/4″ 50 78х1/6″ 654 346 125 160 165
ОНЦс 12,5/60К5-7,5/2* 280 220 300 50 78х1/4″ 50 78х1/6″ 680 352 125 162 165
ОНЦс 20/20К5-4/2* 250 200 254 50 78×1/4″ 50 78х1/6″ 554 272 115 150 140
ОНЦс 25/30К5-5,5/2* 250 220 254 50 78×1/4″ 50 78х1/6″ 584 276 115 150 140
ОНЦс 25/50К5-7,5/2* 280 220 310 50 78х1/4″ 50 78х1/6″ 680 352 125 162 165
ОНЦс 35/25К5-7,5/2* 280 220 300 50 78×1/4″ 50 78х1/6″ 608 283 115 162 140
ОНЦс 50/30К5-7,5/2 280 220 310 80 110×1/4″ 50 78х1/6″ 670 344 115 162 165
ОНЦс 50/50К5-15/2 330 250 350 80 110×1/4″ 50 78х1/6″ 732 367 115 182 165
ОНЦс 80/20К5-11/2 330 250 350 80 110×1/4″ 65 95х1/6″ 732 367 115 182 165
ОНЦс 100/25К5-15/2 279 241 400 100 130х1/4″ 65 95х1/6″ 1200 715 300 240 200
ОНЦс 100/50К5-22/2 330 250 400 100 130×1/4” 65 95х1/6” 1250 720 300 240 200

* Во входном патрубке насоса установлен обратный клапан со штуцером под приварку трубопровода Ду=50.

** Габаритная длина может отличаться в зависимости от марки поставляемого электродвигателя



Внимание: при монтаже электронасоса необходимо обеспечить на нагнетании вертикальный участок трубопровода 300-400 мм

Технические характеристики центробежных самовсасывающих насосов ОНЦс

Марка насоса

Тип рабочего колеса Подача, м3 Напор, м Частота вращения, об/мин Мощность эл. двигателя, кВт (работа по воде) Масса в общепром. исп. Масса во взрыво­защ. исп.
ОНЦс 6,3/20К5-1,5/2 открытое 3,5 – 9 24 – 20 2900 1,5 20 25
ОНЦс 6,3/30К5-2,2/2 закрытое 4 – 10 35-30 2900 2,2 36 44
ОНЦс 6,3/50К5-5,5/2 закрытое 8-16 55-45 2900 5,5 48,5 52,5
ОНЦс 12,5/20К5-2,2/2 открытое 8 – 14 23 – 19 2900 2,2 23 31
ОНЦс 12,5/30К5-3/2 закрытое 8 – 14 34 – 32 2900 3,0 30 44,5
ОНЦс 12,5/50К5-5,5/2 закрытое 14-20 53-38 2900 5,5 55 62
ОНЦс 12,5/60К5-7,5/2* закрытое 10-19 65-55 2900 7,5 65 70
ОНЦс 20/20К5-4/2 закр./откр. 14 – 25 23 – 20 2900 4,0 42 48
ОНЦс 25/30К5-5,5/2 закр./откр. 14 – 30 38 – 32 2900 5,5 45,5 52,5
ОНЦс 25/50К5-7,5/2 закрытое 20-40 52-40 2900 7,5 71 75
ОНЦс 35/25К5-7,5/2 закр./откр. 25 – 40 28 – 25 2900 7,5 68 72
ОНЦс 50/30К5-7,5/2 открытое 30 – 65 32- 24 2900 7,5 72 76
ОНЦс 50/50К5-15/2 открытье 30-70 46-38 2900 15,0 140 156
ОНЦс 80/20К5-11/2 открытое 60-80 28– 20 2900 11,0 131 147
ОНЦс 100/25К5-15/2 открытое 80-20 28-20 2900 15,0 142 158
ОНЦс 100/50К5-22/2 закр./откр. 80-20 52- 45 2900 22,0 167 183
