CDM(F) (Fancy, Китай)

Многоступенчатые насосы CDM(F) применяются для систем водоснабжения и повышения давления, отопления с циркуляцией холодной и горячей воды, охлаждения и кондиционирования и др.

Вас заинтересовал товар?

или позвоните
нам по телефонам:

+375 17 301-10-00
+375 25 600-27-25

+375 29 680-35-99
+375 29 757-72-30

Описание товара

Скачать

Руководство по эксплуатации и технические данные насосов Fancy CDM(F).pdf

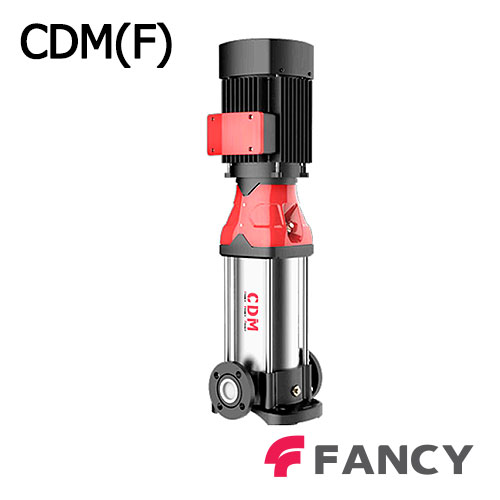

Вертикальный многоступенчатый насос типа CDM(F) производства Fancy (Китай) представляет собой современное насосное оборудование с центробежной конструкцией и повысительным механизмом, без автоматического регулирования уровня жидкости. Могут использоваться для перекачки разных жидкостей от воды до технологических жидкостей в промышленности при разных температурах, давлении и скорости потока. Особенность данной серии заключается в вертикальном исполнении и наличии двигателя модели YE3. Важной конструктивной особенностью является расположение входного и выходного патрубков на единой оси.

Насосное оборудование поставляется полностью готовым к эксплуатации, включая подробную инструкцию по монтажу и эксплуатации, а также гарантийный талон на двухлетний срок обслуживания.

Технические характеристики насосов Fancy CDM(F):

Максимальный расход: до 110 кубических метров в час
Максимальный напор: до 305 метров
Мощность двигателя: до 45 киловатт
Температура перекачиваемой жидкости: от -10°C до +120°C
Температура окружающей среды: от -10°C до +50°C
Максимальное рабочее давление: 25 бар

Области применения многоступенчатых насосов CDM(F):

Многоступенчатые насосы из нержавеющей стали подходят для промышленных технологических систем, систем промывки, перекачки кислот и щелочей, систем фильтрации, повышения давления воды, очистки воды, ирригации, систем противопожарной защиты и т.п.

Области применения вертикальных многоступенчатых насосов FANCY серии CDM/CDMF весьма разнообразны:

Системы водоснабжения и повышения давления
Автоматизированные системы полива
Моечные установки различного типа
Станции водоподготовки
Системы отопления с циркуляцией холодной и горячей воды
Системы охлаждения и кондиционирования
Подпитка котельного оборудования
Пищевая промышленность
Фармацевтическое производство

Особенности конструкции

Конструктивные особенности моделей: CDMF:

Корпус из нержавеющей стали AISI 304
Рабочие колеса из нержавеющей стали AISI 304
Вал из нержавеющей стали AISI 304

CDM:

Основание из чугуна
Рабочие колеса из нержавеющей стали AISI 304
Вал из нержавеющей стали AISI 304

Технические характеристики многоступенчатых насосов Fancy CDM(F)

CDM(F) 1

Модель	DN	Мошн.		Q=Подача
				л/мин 0	8.3	11.7	16.7	20	23.3	26.7	30	33.3	36.7	40
				м^З/ч 0	0.5	0.7	1	1.2	1.4	1.6	1.8	2	2.2	2.4
	мм	кВт	лс	H=Напор(м)
CDM 1-2	25×25	0.37	0.5	11.8	11.5	11.2	10.5	10.3	9.7	9	8	6.8	5.5	4
CDM 1-3	25×25	0.37	0.5	17.5	17	16.8	16	15.6	14.8	13.5	12	10	8.5	6
CDM 1-4	25×25	0.37	0.5	23.5	23	22.5	21.5	21	19.8	18	16	13.5	11	8
CDM 1-5	25×25	0.37	0.5	29	28.5	28	27	26	24.5	22.5	20	17	14	10
CDM 1-6	25×25	0.37	0.5	35	34.5	34	32.5	31.5	30	27	24	20.5	17	12.5
CDM 1-7	25×25	0.37	0.5	41	40.5	40	39	37	35	32	28	24	20	15
CDM 1-8	25×25	0.55	0.75	47	46	45.5	43.5	42	40	37	33	29	24.5	18
CDM 1-9	25×25	0.55	0.75	52.5	52	51.5	49	47	44.5	41	37	32	27	20.5
CDM 1-10	25×25	0.55	0.75	58.5	58	57	55	52.5	50	46	42	37	31	23
CDM 1-11	25×25	0.55	0.75	64	63.5	63	61	58.5	55	51	46	40	33.5	255
CDM 1-12	25×25	0.75	1	70	69	68.5	67	64.5	61	57	52	45.5	37	28
CDM 1-13	25×25	0.75	1	75.5	75	74.5	73	70	66.5	61.5	56	49	40.5	31
CDM 1-15	25×25	0.75	1	87.5	86.5	85.5	84	81	76.5	71	65	57	47	36
CDM 1-17	25×25	1.1	1.5	99	98	97	95	91.5	86.5	81	73	64	53	41
CDM 1-19	25×25	1.1	1.5	110	109	108	106	103	98	91	82	72	59	46
CDM 1-21	25×25	1.1	1.5	122	121	120	117	113	107	100	90	78	65	50
CDM 1-22	25×25	1.1	1.5	128	127	126	122	118	112	105	95	83	69	54
CDM 1-23	25×25	1.5	2	134	133	132	128	123	118	111	102	90.5	76.5	58
CDM 1-25	25×25	1.5	2	146	145	144	139	134	128	121	111	98	83	63
CDM 1-27	25×25	1.5	2	158	157	155	150	145	138	130	119	106	90	69
CDM 1-30	25×25	1.5	2	175	174	172	167	161	154	145	133	118	100	77
CDM 1-32	25×25	2.2	3	189	188	186	180	174	166	155	143	129	110	85
CDM 1-33	25×25	2.2	3	195	194	192	186	180	171	160	148	133	113	87
CDM 1-34	25×25	2.2	3	200	199	198	192	185	176	165	152	137	117	90
CDM 1-36	25×25	2.2	3	212	211	209	203	196	186	175	161	145	124	95
CDM 1-38	25×25	2.2	3	225	224	221	215	208	197	185	171	153	131	101
CDM 1-40	25×25	2.2	3	237	236	233	226	219	208	195	180	161	138	106

Модель	DN	Мошн.		Q=Подача
				л/мин 0	10	13.3	16.7	20	23.3	26.7	30	33.3	40	46.7
				м^З/ч 0	0.6	0.8	1	1.2	1.4	1.6	1.8	2	2.4	2.8
	мм	кВт	лс	H=Напор(м)
CDM 1-2	25×25	0.37	0.5	17.5	17	16.8	16.6	16.4	16	15.4	14.6	13.7	11.3	8.4
CDM 1-3	25×25	0.37	0.5	26	25.5	25.3	25	24.6	24	23	22	20.5	17	12.5
CDM 1-4	25×25	0.37	0.5	34	33.8	33.5	33	32.5	31.5	30.5	29.3	27.5	22.5	16.8
CDM 1-5	25×25	0.55	0.75	43	42.5	42	41.5	41	40	38.6	36.6	34.4	28.3	21
CDM 1-6	25×25	0.55	0.75	51.5	51	50.6	50	49	47.5	46	44	41	34	25
CDM 1-7	25×25	0.75	1	60	59	58.5	58	57	56	54	51.5	48	39	29
CDM 1-8	25×25	0.75	1	68	67	66.5	66	65.5	64	62	59	55	45	33
CDM 1-9	25×25	0.75	1	77	76.5	76	75	74	72	69.5	66	62	51	38
CDM 1-10	25×25	1.1	1.5	85.5	84.5	84	83	82	80	77	73	68.5	56.5	42
CDM 1-11	25×25	1.1	1.5	94	93	92.5	91.5	90	88	85	80.5	75.5	62	46
CDM 1-12	25×25	1.1	1.5	103	102	101	100	98.5	96	92.5	88	82.5	68	50
CDM 1-13	25×25	1.1	1.5	112	111	110	109	107	105	101	96	90	74	55
CDM1-15	25×25	1.5	2	129	128	127	126	124	121	117	111	104	86	64
CDM 1-17	25×25	1.5	2	146	144	143	142	140	137	132	125	118	97	72
CDM 1-19	25×25	2.2	3	162	161	160	159	157	153	147	140	131	108	81
CDM 1-21	25×25	2.2	3	180	179	178	177	175	170	164	155	145	120	90
CDM 1-23	25×25	2.2	3	197	196	195	194	191	186	179	170	158	132	98
CDM 1-25	25×25	2.2	3	215	214	213	211	208	203	195	184	172	143	107
CDM 1-26	25×25	2.2	3	223	222	221	220	217	211	203	192	179	149	111
CDM 1-27	25×25	3	4	232	231	230	228	225	219	210	199	186	155	115
CDM 1-29	25×25	3	4	249	248	247	245	242	235	226	214	199	166	123

CDM(F) 3

Модель	DN	Мошн.		Q=Подача
				л/мин 0	20	23.3	26.7	30	33.3	36.7	40	46.7	50	53.3	60	66.7	73.3
				м^З/ч 0	1.2	1.4	1.6	1.8	2	2.2	2.4	2.8	3	3.2	3.6	4	4.4
	мм	кВт	лс	H=Напор(м)
CDM 3-2	25×25	0.37	0.5	14.7	14	14	13.5	13	13	13	12.5	11.5	11	10.5	9.5	8	6
CDM 3-3	25×25	0.37	0.5	22.2	21.5	21	21	21	20.5	20	19.5	18	17	16.5	15	12.5	9.5
CDM 3-4	25×25	0.37	0.5	29.7	29	29	28.5	28	27.5	27	26	24	23	22	20	17	13
CDM 3-5	25×25	0.55	0.75	37.2	36	36	35	34	33.5	33	32	30	29	28	25	21	16
CDM 3-6	25×25	0.55	0.75	45	43.5	43	42.5	42	41	40	39	36.5	35	33.5	30	25	19.5
CDM 3-7	25×25	0.75	1	52.5	51	51	50	50	49	48	46	43	41	39.5	35	30	23
CDM 3-8	25×25	0.75	1	60	58.5	58	58	57	56	55	53	49	47	45	40	34	26.5
CDM 3-9	25×25	1.1	1.5	675	66	66	65	64	63	62	60	56	53	51	45	38	30
CDM 3-10	25×25	1.1	1.5	75	73	73	72	71	70	68	66	61	59	56	50	42	33.5
CDM 3-11	25×25	1.1	15	82.5	80	80	79	78	77	75	73	68	65	62	55	47	37
CDM 3-12	25×25	1.1	15	90	88	87	86	85	83	81	79	74	71	67	59	50	40.5
CDM 3-13	25×25	1.5	2	98	95	94	93	92	90	88	86	80	77	73	64	54	44
CDM 3-14	25×25	1.5	2	105	102	102	101	100	98	95	92.5	86	83	78	69	58	47
CDM 3-15	25×25	1.5	2	113	110	109	108	107	105	103	100	94	90	86	76	64	51
CDM 3-16	25×25	1.5	2	120	118	117	116	114	112	110	107	100	96	92	81	69	54
CDM 3-18	25×25	2.2	3	136	133	132	130	128	126	123	120	113	108	102	90	76	61
CDM 3-19	25×25	2.2	3	143	140	139	137	135	132	129	126	119	114	108	96	82	64
CDM 3-20	25×25	2.2	3	151	148	146	144	142	140	137	133	125	120	114	100	85	67
CDM 3-21	25×25	2.2	3	158	155	154	152	150	147	144	140	131	126	120	106	90	71
CDM 3-22	25×25	2.2	3	166	162	160	158	156	154	150	146	137	132	125	110	93	74
CDM 3-23	25×25	2.2	3	173	170	168	166	164	161	157	153	144	138	131	115	97	78
CDM 3-24	25×25	2.2	3	181	177	175	173	171	168	164	160	150	144	137	120	101	81
CDM 3-25	25×25	3	4	188	185	183	181	178	175	171	166	156	150	142	125	105	85
CDM 3-27	25×25	3	4	204	200	198	195	192	188	184	180	169	162	155	138	117	92
CDM 3-28	25×25	3	4	212	207	205	202	199	195	191	187	175	168	160	143	121	95
CDM 3-29	25×25	3	4	220	215	213	210	207	203	199	194	182	175	167	148	126	99
CDM 3-31	25×25	3	4	235	230	227	224	220	216	212	207	194	187	178	159	134	106

Модель	DN	Мошн.		Q=Подача
				л/мин 0	23.3	26.7	30	33.3	40	46.7	50	60	70	80	86.7
				м^З/ч 0	1.4	1.6	1.8	2	2.4	2.8	3	3.6	4.2	4.8	5.2
	мм	кВт	лс	H=Напор(м)
CDM 3-2	25×25	0.37	0.5	21.2	20.2	20	19.8	19.5	19	18.2	17.7	16	14	11.5	9.2
CDM 3-3	25×25	0.55	0.75	32	31	30.8	30.5	30.2	29.5	28.4	27.6	25.2	22	18	14.6
CDM 3-4	25×25	0.75	1	43	42	41.8	41.5	41	40	38	37	33.5	29.5	24.5	20
CDM 3-5	25×25	1.1	1.5	54	52	51.5	51	50.2	48.5	46.5	45.5	42	37.5	30.2	24.5
CDM 3-6	25×25	1.1	1.5	65	63	62.5	62	61	59	57	55.5	50.5	44.5	36	29.5
CDM 3-7	25×25	1.1	1.5	76	74	73.5	73	72	70	67	65.5	60	52	43.2	35
CDM 3-8	25×25	1.5	2	86	85	84.5	84	83	81	77	75	68	59.5	49	40
CDM 3-9	25×25	1.5	2	97	95	94.5	94	93	91	87.5	85	77	67	55	45
CDM 3-10	25×25	2.2	3	108	106	105.5	105	103.7	101	96	93.5	85	74.5	60.5	50
CDM 3-11	25×25	2.2	3	119	116	115	114	113	111	106	103	94	82	68	56
CDM 3-12	25×25	2.2	3	130	127	126	125	123.3	120	115	112	103	88	72	60
CDM 3-13	25×25	2.2	3	141	137	136	135	133.3	130	125	122	111	95.5	78	66
CDM 3-14	25×25	2.2	3	152	148	147	146	1443	141	135	131	119	102.5	83.5	70
CDM 3-15	25×25	3	4	163	159	158	157	155	151	146	142	130	113	92	77
CDM 3-16	25×25	3	4	174	170	169	168	165.7	161	156	152	138	121	99	82
CDM 3-18	25×25	3	4	196	192	190.5	189	186.7	182	175	171	156	135	110	92
CDM 3-19	25×25	3	4	206	202	200.5	199	196	190	183	179	164	143	118	97
CDM 3-20	25×25	4	5.5	218	213	211.5	210	2073	202	194	189	173	150	124	103
CDM 3-21	25×25	4	5.5	228	224	222	220	2173	212	204	199	181	158	130	108
CDM 3-22	25×25	4	5.5	239	234	232	230	227.3	222	212	207	190	165	135	113
CDM 3-23	25×25	4	5.5	250	245	243	241	238	232	223	218	199	172	140	117

CDM(F) 5

Модель	DN	Мошн.		Q=Подача
				л/мин 0	42	50	67	83	100	117	133	142
				м^З/ч 0	2.5	3	4	5	6	7	8	8.5
	мм	кВт	лс	H=Напор(м)
CDM 5-2	32×32	0.37	0.5	14.7	13.5	13.3	12.5	11.5	9	7	5	4
CDM 5-3	32×32	0.55	0.75	22.1	21	20.5	19	17.5	15	12	9	7.5
CDM 5-4	32×32	0.55	0.75	29.5	28	27.5	26	24	21	17	13	11
CDM 5-5	32×32	0.75	1	37	35	34.5	33	30	27	23	18	15
CDM 5-6	32×32	1.1	1.5	44.5	42	41.5	40	37	33	27	21	18
CDM 5-7	32×32	1.1	1.5	52	49.5	48.5	46	42.5	38.5	31.5	24.5	21
CDM 5-8	32×32	1.1	1.5	59	57	56	53	49	44	36	28	24
CDM 5-9	32×32	1.5	2	67	64	63	60	55	49.5	41.5	31.5	27
CDM 5-10	32×32	1.5	2	74.5	71	70	66	62	55	46	35	30
CDM 5-11	32×32	1.5	2	82	78	77	73	68	61	51	39	33
CDM 5-12	32×32	2.2	3	89.5	85	84	81	74.5	66	55	43	37
CDM 5-13	32×32	2.2	3	97	92	91	87	80	71	60	47	40
CDM 5-14	32×32	2.2	3	104	100	98	93	87	77	65	51	43.5
CDM 5-15	32×32	2.2	3	112	107	106	100	93	82	69	54	46.5
CDM 5-16	32×32	2.2	3	119	114	112	107	99	88	74	58	50
CDM 5-17	32×32	3	4	127	121	118.5	113	105	94	79	62	53
CDM 5-18	32×32	3	4	134	128	126	120	111	99	84	66	56
CDM 5-20	32×32	3	4	149	143	140	133	124	110	93	73	63
CDM 5-21	32×32	3	4	157	150	147	140	130	116	98	77	66
CDM 5-22	32×32	4	5.5	164	157	154	146	136	122	103	82	70
CDM 5-23	32×32	4	5.5	172	165	161	153	142	128	108	86	74
CDM 5-24	32×32	4	5.5	179	172	168	160	149	133	113	90	77
CDM 5-25	32×32	4	5.5	187	179	175	167	155	139	117	93	80
CDM 5-27	32×32	4	5.5	202	193	189	180	168	150	127	101	86
CDM 5-28	32×32	4	5.5	210	201	197	187	174	156	132	105	90
CDM 5-29	32×32	5.5	7.5	217	208	204	194	180	163	139	111	95
CDM 5-30	32×32	5.5	7.5	225	216	212	201	186	169	144	115	98
CDM 5-33	32×32	5.5	7.5	249	238	234	222	206	187	160	127	109

Модель	DN	Мошн.		Q=Подача
				л/мин 0	50	67	83	100	117	133	150	167
				м^З/ч 0	3	4	5	6	7	8	9	10
	мм	кВт	лс	H=Напор(м)
CDM 5-2	32×32	0.55	0.75	21.2	19.4	18.8	17.7	16	13.5	11	8.6	6.2
CDM 5-3	32×32	0.75	1	31.8	30.2	29.3	27.6	25.2	22.3	18.8	15.2	11.5
CDM 5-4	32×32	1.1	1.5	42.5	40.3	39	37	34.5	31	26.5	21.5	16.8
CDM 5-5	32×32	1.5	2	53.3	50.4	49	47	44	39.8	35	29.5	23
CDM 5-6	32×32	1.5	2	64	60.5	59.3	57	53.3	48.7	42	34.5	27.5
CDM 5-7	32×32	2.2	3	75	71	69	65.5	61.2	56.2	49	40.5	32
CDM 5-8	32×32	2.2	3	85	82	79.5	75.5	70.6	64.5	56	46	36.5
CDM 5-9	32×32	2.2	3	96.5	92.2	89.5	85.5	80	73	64	53	41
CDM 5-10	32×32	3	4	107	102	99	95	89.3	81	71	59	46
CDM 5-11	32×32	3	4	118	112	109	104	98	90	79	65	50.5
CDM 5-12	32×32	3	4	129	122	120	115	107	97.5	85	71	56
CDM 5-13	32×32	4	5.5	140	133	130	124	115	105	92	78	61
CDM 5-14	32×32	4	5.5	151	144	140	134	125	114	100	84.5	66
CDM 5-15	32×32	4	5.5	161	155	151	144	134	121	106	89	71
CDM 5-16	32×32	4	5.5	172	164	159	153	143	130	114	95	76
CDM 5-17	32×32	5.5	7.5	183	174	168	161	151	139	121	102	81
CDM 5-18	32×32	5.5	7.5	194	184	179	171	160	146	128	108	86
CDM 5-20	32×32	5.5	7.5	215	206	199	190	179	162	143	120	95
CDM 5-21	32×32	5.5	7.5	226	216	209	199	187	171	151	126	100
CDM 5-22	32×32	5.5	7.5	236	226	218	208	196	180	158	134	107
CDM 5-23	32×32	5.5	7.5	248	237	228	218	205	188	166	141	113

CDM(F) 10

Модель	DN	Мошн.		Q=Подача
				л/мин 0	83	100	117	133	142	167	200	233
				м^З/ч 0	5	6	7	8	8.5	10	12	14
	мм	кВт	лс	H=Напор(м)
CDM 10-1	40×40	0.75	1	11	10.2	10	9.5	9	9	8	7	4.5
CDM 10-2	40×40	0.75	1	22.2	21	20.5	20	19	18	16.5	13.5	9.5
CDM 10-3	40×40	1.1	1.5	33.3	31.5	31	30	28.5	28	25.5	22	16.5
CDM 10-4	40×40	1.5	2	44.5	42	41	40	38	37	34	29	22
CDM 10-5	40×40	2.2	3	56	52.5	51	50	48	47	43	37	28
CDM 10-6	40×40	2.2	3	67	63	62	60	58	57	52	44	34
CDM 10-7	40×40	3	4	78.5	74	73	71	69	67	62	52	40
CDM 10-8	40×40	3	4	90	85	84	82	79	77	71	60	46
CDM 10-9	40×40	4	5.5	101.5	96	94	92	89	87	80	67	52
CDM 10-10	40×40	4	5.5	113	107	105	102	98	96	89	76	58
CDM 10-11	40×40	4	5.5	124	118	115	112	108	106	98	84	64
CDM 10-12	40×40	4.5	6	137	129	127	123	119	116	107	91	70
CDM 10-13	40×40	5.5	7.5	147	140	138	134	130	127	116	99	76
CDM 10-14	40×40	5.5	7.5	160	151	148	144	139	136	125	106	82
CDM 10-15	40×40	5.5	7.5	171	162	159	154	149	145	134	114	88
CDM 10-16	40×40	7.5	10	183	173	170	165	159	155	144	123	94
CDM 10-17	40×40	7.5	10	194	184	180	175	169	165	153	130	100
CDM 10-18	40×40	7.5	10	205	195	191	186	180	176	163	141	108
CDM 10-19	40×40	7.5	10	217	206	201	196	190	186	172	147	113
CDM 10-20	40×40	7.5	10	228	217	213	207	200	195	181	155	120
CDM 10-21	40×40	7.5	10	240	228	223	217	210	205	191	162	126
CDM 10-22	40×40	11	15	250	240	235	228	221	216	201	171	132

Модель	DN	Мошн.		Q=Подача
				л/мин 0	100	117	133	150	167	200	233	267	283
				м^З/ч 0	6	7	8	9	10	12	14	16	17
	мм	кВт	лс	H=Напор(м)
CDM 10-1	40×40	0.75	1	15.8	14.9	14.5	14	13.5	13	12	10.5	8	6.5
CDM 10-2	40×40	1.5	2	32	30.2	29.6	29	28	27	23.8	20.2	16	13.5
CDM 10-3	40×40	2.2	3	48	45.5	44.8	44	42.3	40.5	36.5	32.5	27	23
CDM 10-4	40×40	3	4	64	60.5	59.3	58	56	54	49	43.5	35.5	30.5
CDM 10-5	40×40	4	5.5	80	75	73.5	72	70	68	62	55	45.5	39
CDM 10-6	40×40	4	5.5	96.5	91.5	89.5	87.5	84.8	82	75	65.5	54	47.5
CDM 10-7	40×40	5.5	7.5	113	107	105	103	100.5	98	89	77.5	63	56
CDM 10-8	40×40	5.5	7.5	130	123	121	119	115.5	112	102	90	73	64.5
CDM 10-9	40×40	7.5	10	146	138	135.8	133.5	130	126.5	115	100	83	73
CDM 10-10	40×40	7.5	10	163	154	151.3	148.5	144	139.5	128	113	94	82
CDM 10-11	40×40	7.5	10	179	170	166.5	163	158	153	141	125	103	89
CDM 10-12	40×40	7.5	10	197	187	183.5	180	174.5	169	154	136	112	98
CDM 10-13	40×40	11	15	213	202	199	196	190.5	185	167	147	121	107
CDM 10-14	40×40	11	15	230	217	213.5	210	203.5	197	180	158	131	115
CDM 10-15	40×40	11	15	246	233	229.5	226	219	212	193	170	141	123

CDM(F) 15

Модель	DN	Мошн.		Q=Подача
				л/мин 0	133	167	200	233	250	267	300	333	367	400
				м^З/ч 0	8	10	12	14	15	16	18	20	22	24
	мм	кВт	лс	H=Напор(м)
CDM 15-1	50×50	1.1	1.5	12.6	12.2	12	11.8	11.5	11	10.5	10	9	8	6.5
CDM 15-2	50×50	2.2	3	26	24.5	24	23.5	23	22.5	21.5	20	18	16	13.5
CDM 15-3	50×50	3	4	40	37.5	37	36.5	35.5	34.5	34	32	29	25	21
CDM 15-4	50×50	4	5.5	54	50.5	50	49	47.5	47	46	43	39	34	28.5
CDM 15-5	50×50	4	5.5	68	63	62	61	59	58	57	53	48	42.5	36
CDM 15-6	50×50	5.5	7.5	82	76	75	73	71	69	67	63	58	52	43
CDM 15-7	50×50	5.5	7.5	96	89	88	86	83	81	79	74	68	61	51
CDM 15-8	50×50	7.5	10	110	102	100	98	95	93	91	85	78	69	59
CDM 15-9	50×50	7.5	10	124	115	113	111	108	106	103	96	88	78	67
CDM 15-10	50×50	11	15	138	128	126	124	121	118	115	107	98	87	75
CDM 15-11	50×50	11	15	151	142	140	137	133	130	126	117	107	95	83
CDM 15-12	50×50	11	15	166	154	152	149	145	142	138	129	117	104	90
CDM 15-13	50×50	11	15	180	167	164	160	155	152	148	138	126	113	99
CDM 15-14	50×50	11	15	194	180	177	173	168	165	160	149	136	122	106
CDM 15-15	50×50	15	20	208	196	192	188	182	178	173	161	147	132	116
CDM 15-16	50×50	15	20	222	209	205	200	194	189	184	172	157	142	125
CDM 15-17	50×50	15	20	236	222	218	213	206	201	196	183	167	151	132
CDM 15-18	50×50	15	20	250	235	231	225	218	213	207	194	177	160	141

Модель	DN	Мошн.		Q=Подача
				л/мин 0	167	200	233	250	267	300	333	367	400	433	467	483
				м^З/ч 0	10	12	14	15	16	18	20	22	24	26	28	29
	мм	кВт	лс	H=Напор(м)
CDM 15-1	50×50	1.5	2	18	17.5	17.3	17.1	16.9	16.7	16	15.2	14.3	13	11.5	10	9.2
CDM 15-2	50×50	3	4	38	36.5	36	35.5	35	34.3	32.8	31	29	27	24.5	21.5	19.5
CDM 15-3	50×50	4	5.5	57	54.5	54	53.5	53	52.5	51	49	46.5	43	38	33	30
CDM 15-4	50×50	5.5	7.5	80	74.5	73.5	72	71	70	68	65	61	56	51	45	41
CDM 15-5	50×50	7.5	10	100	93	91	89	88	87	84.5	81	76	70	63	56	52
CDM 15-6	50×50	11	15	120	112	110	108	107	106	102	97	92	85	78	68	63
CDM 15-7	50×50	11	15	141	132	130	128	126	124	119	114	108	100	91	80	74
CDM 15-8	50×50	11	15	161	151	149	146	144	142	137	131	123	114	104	92	86
CDM 15-9	50×50	15	20	183	172	169	166	164	162	156	148	139	129	117	104	97
CDM 15-10	50×50	15	20	203	190	187	184	182	179	173	165	155	144	130	116	108
CDM 15-11	50×50	15	20	222	208	205	202	200	198	191	181	169	157	143	127	119
CDM 15-12	50×50	18.5	25	239	227	224	221	219	216	209	199	187	172	156	139	131

CDM(F) 20

Модель	DN	Мошн.		Q=Подача
				л/мин 0	167	200	233	250	267	300	333	367	400	433	467	483
				м^З/ч 0	10	12	14	15	16	18	20	22	24	26	28	29
	мм	кВт	лс	H=Напор(м)
CDM 20-1	50×50	1.1	1.5	13.3	12.5	12.3	12	12	11.5	11	10.5	10	9.5	9	8	7
CDM 20-2	50×50	2.2	3	27.2	25.5	25	24.5	24.5	24	23	22	21	20	18	16	14.5
CDM 20-3	50×50	4	5.5	41.5	39.5	39	38	38	37	36	34.5	33	31	28	25	23.5
CDM 20-4	50×50	5.5	7.5	55.5	52.5	51	50	50	49	48	46	44	41	37	33	31.5
CDM 20-5	50×50	5.5	7.5	69.5	66	65	64	63	62	60	58	55	51	47	42	40
CDM 20-6	50×50	7.5	10	83.8	79	78	77	76	75	73	70	66	62	58	52	48
CDM 20-7	50×50	7.5	10	98	92.5	91	90	89	88	85	82	78	73	68	61	57.5
CDM 20-8	50×50	11	15	113	106	105	103	102	101	98	95	90	84	77	70	66
CDM 20-10	50×50	11	15	141	133	132	130	129	127	123	119	113	106	97	88	83
CDM 20-12	50×50	15	20	171	160	158	156	155	153	149	143	137	127	117	106	100
CDM 20-14	50×50	15	20	201	187	185	183	181	179	174	168	160	149	137	124	117
CDM 20-17	50×50	18.5	25	244	228	225	222	220	218	212	205	195	182	168	154	147

Модель	DN	Мошн.		Q=Подача
				л/мин 0	233	250	267	300	333	367	400	433	467	483	533	567	583
				м^З/ч 0	14	15	16	18	20	22	24	26	28	29	32	34	35
	мм	кВт	лс	H=Напор(м)
CDM 20-1	50×50	2.2	3	19.5	18.2	18	17.9	17.5	17	16.3	15.7	15	14.1	13.7	12.3	11.3	10.7
CDM 20-2	50×50	4	5.5	40	37.8	37.5	37.3	36.5	35.5	34.5	33.3	32	30	29	25.5	23	21.5
CDM 20-3	50×50	5.5	7.5	60	57.3	57	56.5	55.3	54	52	50	48	45.3	44	39	35	33
CDM 20-4	50×50	7.5	10	80	76.5	76	75.5	74.3	73	71	68.3	65	61.3	59.5	52	47	44
CDM 20-5	50×50	11	15	100	94.5	94	93.5	92.3	91	88.3	85	81	76.3	74	65	59	5

CDM(F) (Fancy, Китай)

Описание товара

Технические характеристики насосов Fancy CDM(F):

Области применения многоступенчатых насосов CDM(F):

Особенности конструкции

Технические характеристики многоступенчатых насосов Fancy CDM(F)

CDM(F) 1

CDM(F) 3

CDM(F) 5

CDM(F) 10

CDM(F) 15

CDM(F) 20

Контакты

Центральный офис:

Сервисный центр

Представительства

CDM(F) (Fancy, Китай)

Описание товара

Технические характеристики насосов Fancy CDM(F):

Области применения многоступенчатых насосов CDM(F):

Особенности конструкции

Технические характеристики многоступенчатых насосов Fancy CDM(F)

CDM(F) 1

CDM(F) 3

CDM(F) 5

CDM(F) 10

CDM(F) 15

CDM(F) 20

Похожие товары

DL (E), DPL (Вило, Германия)

TD (CNP, Китай)

HF (Педролло, Италия)

Etabloc, Etanorm (КСБ, Германия)

Контакты

Центральный офис:

Сервисный центр

Представительства
