Описание товара

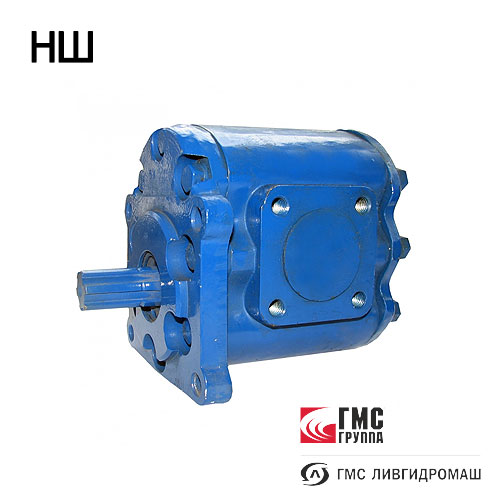

Насосы шестеренные НШ производства ОА «ГМС Ливгидромаш» предназначены для нагнетания минерального масла в гидравлических системах тракторов, погрузчиков, сельскохозяйственных, коммунальных, строительно-дорожных и агрегатируемых с двигателями тракторов, машин и другой техники.

Насосы выпускаются в климатическом исполнении У категории размещения I по ГОСТ15150-69.

Конструкция шестеренных насосов НШ

Насосы типа НШ крепятся на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.

Шестеренный насос состоит из корпуса, ведущего ротора, ведомого ротора, втулок опорных, резиновых манжет, уплотнительных колец, крышки передней и задней и болтов с пружинными шайбами.

В передней крышке расположено отверстие для выхода приводного вала. С наружной стороны в это отверстие запрессована манжета для уплотнения ведущего ротора насоса.

Ведущий ротор насоса имеет удлиненный шлицевой конец вала. Насос крепится на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.

Принцип действия шестеренного насоса состоит в следующем: при вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.

Применение насосов НШ

• Машиностроение — для нагнетания минерального масла в гидравлических системах (различных механизмов, тракторов, погрузчиков, сельскохозяйственных машин, строительно-дорожной техники)

Особенности/преимущества шестеренных насосов Ливгидромаш НШ

• простота конструкции обеспечивает его высокую надёжность. Высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров
• насосы практически не требуют техобслуживания
• компактные размеры насосов позволяют использовать их в ограниченном пространстве
• в насосах применяются одинарные торцевые уплотнения различных типов и материалов (не требуется организация подвода затворной жидкости)
• серийно выпускаются насосы НШ10М, НШ32-М — по требованию заказчика насосы выпускаются как с правым, так и с левым направлением вращения

Скачать

Заявка для подбора насоса НШ производства ОА «ГМС Ливгидромаш».pdf

Технические характеристики шестеренных насосов НШ

Условное обозначение

Например: НШ 10-М-3 Л У1 ТУ3632-014-05747979-97, где:

• НШ — насос шестеренный;
• 10 — рабочий объем, см³;
• М — модификация;
• 3 — исполнение по давлению [давление 16МПа (160 кгс/см²)];
• Л — направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое – не обозначается);
• У1 — климатическое исполнение и категория размещения по ГОСТ15150-69.
