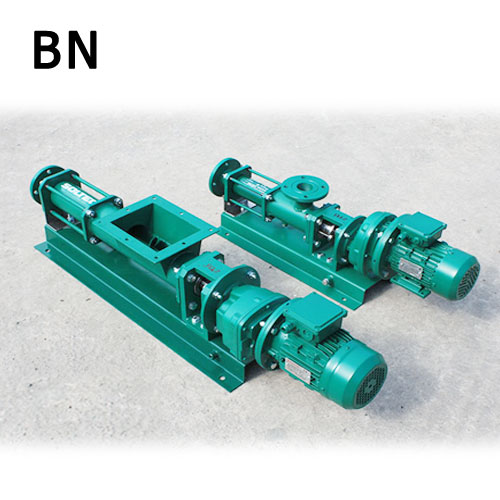

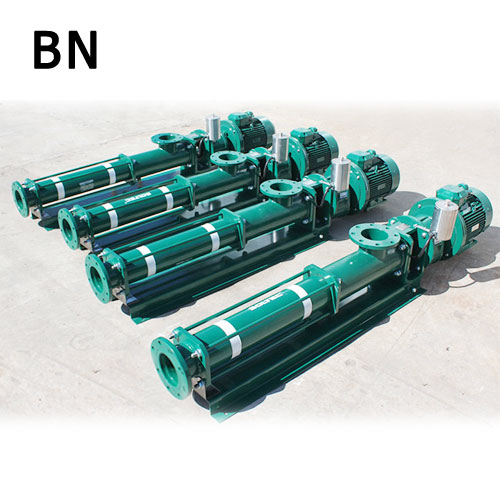

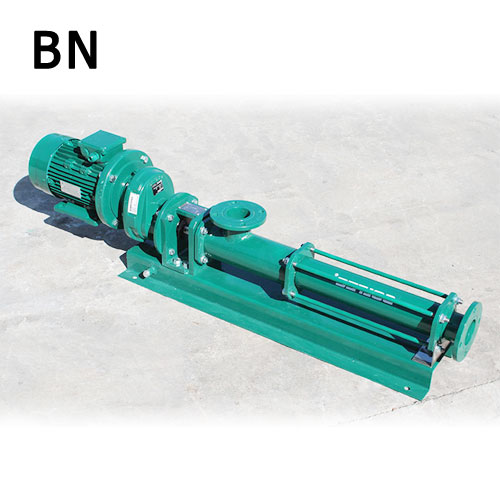

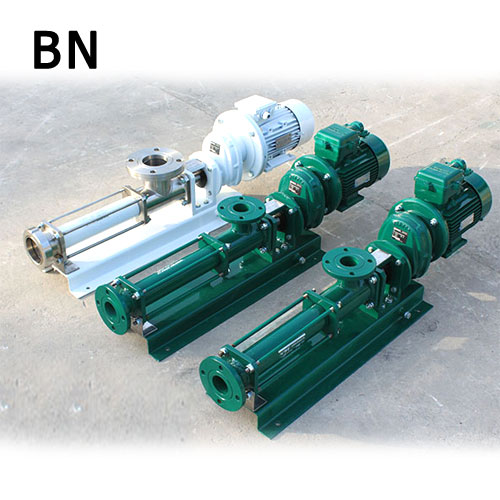

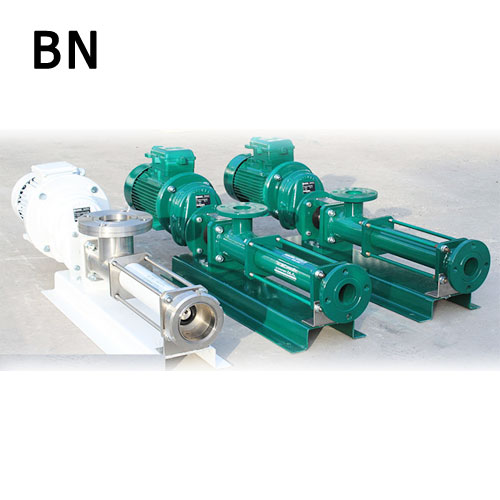

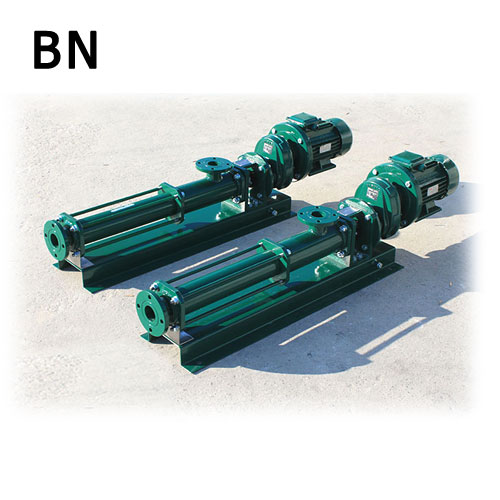

Винтовые насосы BN

Print Friendly, PDF & Email

Винтовые насосы BN применяются в химической, пищевой и других промышленностях, где необходима надежная и экономичная перекачка вязких, загрязненных, мультифазных сред, сред с различными включениями.


или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Одновинтовые эксцентриковые шнековые насосы общепромышленной серии BN производства компании SOLTEC являются наиболее востребованными в тех отраслях, где необходима надежная и экономичная перекачка вязких, загрязненных, мультифазных сред, сред с различными включениями и значительной газовой составляющей.



Технические характеристики

  • производительность от 0,1 до 200 м3/час
  • давление от 4 до 24 бар
  • любые опции

Винтовые насосы BN – находят применение практически в любых отраслях промышленности. Использование насосов BN дает возможность надежной и экономичной работы со слаботекучими мультифазными средами.



Основными преимуществами при эксплуатации винтовых насосов SOLTEC BN являются следующие факторы:

  • винтовые насосы являются самовсасывающими, с вакуумметрической способностью до 0,8 бар, и не требуют заливки магистрали и рабочих органов агрегата перед началом работы;
  • винтовые насосы являются объемными, при этом одному обороту ротора соответствует определенный объем перекаченной среды, что создает условия для точной дозировки перекачиваемой жидкости;
  • одновинтовые насосы способны перекачивать неоднородные газосодержащие и абразивные среды, которые содержат прочные и волокнистые включения с консистенцией, не способной к текучести;
  • одновинтовые насосы не вспенивают перекачиваемое вещество;
  • винтовые насосы допускают регулировку производительности с помощью изменения оборотов ротора, при этом номинальное давление не меняется;
  • отсутствует срыв подачи, как и преломления в напорной характеристике, при уменьшении или увеличении оборотов ротора – плавная работа при снижении производительности;
  • возможность контроля производительности при постоянном давлении;
  • насосы не кавитируют при прохождении воздушных и газовых пробок;
  • значительно более высокий КПД, в сравнении с другими видами насосного оборудования и следовательно более экономичны в эксплуатации – до 60 % экономии электроэнергии;
  • высокая ремонтопригодность, не требующая наличия высококвалифицированного обслуживающего персонала;
  • защита от холостого хода при отсутствии перекачиваемого вещества;
  • защита от повышенного давления (при работе с прерывистой подачей перекачиваемого вещества).



Одновинтовые насосы серии BN являются наиболее универсальными, при их использовании доступны любые компоновки и дополнительные опции, такие как:

  • нержавеющее исполнение,
  • взрывозащищенное исполнение,
  • дополнительный обогрев проточной части,
  • загрузочная горловина и подпорный шнек,
  • система защиты “сухой ход”,
  • специальное климатическое исполнение и пр.



Тип исполнения

  • горизонтальное



Дифференциальное давление

  • от 1 до 24 бар



Производительность

  • от 0,1 до 200 мЗ



Используемые винтовые пары

  • тип S (от 1 до 24 бар)
  • тип L (от 1 до б бар)



Материал проточной части

  • общепромышленное исполнение – HARD STEEL
  • санитарное исполнение – AISI 314
  • химическое исполнение – AISI 316



Уплотнение приводного вала

  • механическое торцевое уплотнение
  • двойное механическое торцевое уплотнение с промывкой
  • картриджное торцевое уплотнение
  • обслуживаемый сальник



Перекачиваемые среды

Любые промышленные жидкие среды с любой степенью вязкости, с включениями и без, в том числе агрессивные вещества: кислоты, щелочи, бензины, ацетон, смолы и т.д., температура перекачиваемой среды до 170°С.

Технические характеристики одновинтовых насосов BN

Модель насоса BN Р,

бар

Q, м3/час N,

кВт

R, min Основные габаритные размеры, мм Масса, кг Вых., DN, мм Габаритные размеры статора, мм Допустимые включения, мм
L1 L2 L3 L4 D2 d (твердые/мягкие)
021S01 4 0,6-1.5 0,55-1,1 525-828 260 200 840 27 25 112 51 20 6/9
021502 12 0,1-1,4 0,55-1,1 220-1090 260 200 940 30 25 212 51 20 6/9
021S04 24 0,6-1,5 0,75-1,5 560-1090 260 250 1350 55 25 412 51 21 6/9
021L01 б 0,8-2,2 0,75-1,1 350-890 260 200 940 30 25 212 51 20 6/9
031S01 б 0,5-2,4 0,55-1,1 262-648 270 220 970 45 50 162 70 30 9/13
031S02 12 0,5-1,8 0,75-1,5 262-545 270 220 1105 60 50 304 70 30 9/13
031S04 24 0,5-2,1 1,1-3 266-624 300 250 1720 80 50 588 70 31 9/13
031L01 б 1,1-3,7 0,75-1,5 216-545 270 220 1105 48 50 304 70 30 9/13
038S01 6 2-5,4 1,5-2,2 380-631 320 250 1270 75 65 226 89 38 14 / 21
038S02 12 2,2-5,8 2,2-4 380-638 320 250 1470 90 65 426 89 38 14 / 21
038S04 24 2-4,7 5,5-7,5 380-593 360 300 2325 130 65 826 89 39 14 / 21
038L01 6 4,2-9,8 2,2-4 250-513 320 250 1470 90 65 426 89 38 14 / 21
045S01 б 2-8,5 2,2-4 296-622 300 250 1340 85 80 261 108 45 17 / 26
045S02 12 4,4-10 4-5,5 319-600 300 250 1560 110 80 493 108 45 17 / 26
045S03 18 3,5-8,6 5,5-7,5 297-547 350 300 2470 180 80 725 108 46 17 / 26
045S04 24 2,6-7,1 5,5-11 260-469 350 300 2700 260 80 957 108 46 17 / 26
045L01 6 8,1-18.6 3-5,5 257-515 300 250 1560 115 80 493 108 45 17 / 26
053S01 6 3,9-13 3-5,5 273-547 350 350 1650 150 100 316 121 53 20 / 30
053S02 12 8,1-15,6 5,5-11 273-547 350 350 1930 170 100 598 121 53 20 / 30
053S03 18 3,5-10,5 4-11 167-370 450 350 2840 210 100 880 121 54 20 / 30
053S04 24 5,5-10 11-15 278-397 450 400 2915 290 100 1162 121 54 20 / 30
053L01 б 11,1-28 4-7,5 200-469 350 400 1930 160 100 598 121 53 20 / 30
063S01 6 3,5-20 2,2-7,5 169-469 335 350 1760 185 125 363 146 63 24 / 37
063S02 12 3,3-17,5 4-11 167-397 335 350 2080 240 125 685 146 63 24 / 37
063S03 18 8-17,4 7,5-15 208-360 540 400 3130 415 125 1007 146 64 24 / 37
063S04 24 8-17,1 11-18,5 208-360 540 400 3450 505 125 1329 146 64 24 / 37
063L01 б 13-40,5 4-11 167-397 335 350 2080 240 125 685 146 63 24 / 37
076S01 6 5,2-28,5 4-11 156-381 485 420 2330 480 150 419 168 75 30 / 45
076S02 12 6,5-28,6 7,5-18,5 156-381 485 420 2700 560 150 791 168 75 30 / 45
076S03 18 10-20,5 11-18,5 167-265 550 450 3720 670 150 1163 168 76 30 / 45
076S04 24 10,2-20,2 11-18,5 167-265 550 450 4100 715 150 1535 168 76 30 / 45
076L01 6 20-62,4 7,5-18,5 135-360 485 420 2700 570 150 791 168 75 30 / 45
090S01 б 15-47 11-18,5 186-372 525 450 2620 675 150 500 203 89 36 / 54
090S02 12 18-35 15-18,5 167-265 525 450 3061 785 150 944 203 89 36 / 54
090S03 18 16-33 22-30 158-253 600 450 4320 940 150 1388 203 90 36 / 54
090S04 24 15-35 22-37 137-253 650 500 4875 1010 150 1832 203 90 36 / 54
090L01 6 34-106 11-30 141-372 525 450 3061 790 150 944 203 89 36 / 54
105S01 6 24-57 11-18,5 158-274 600 560 3100 1015 200 623 230 104 41 / 62
105S02 12 27-58 30-45 158-274 600 560 3650 1180 200 1179 230 104 41 / 62
105S03 18 29-56 30-45 158-249 630 580 4210 1410 200 1735 230 105 41 / 62
105S04 24 17-36 37-45 124-189 630 580 4770 1520 200 2291 230 105 41 / 62
105L01 6 55-119 22-37 137-249 600 560 3650 1170 200 1179 230 104 41 / 62
125S01 6 36-74 15-22 137-214 775 600 3890 1350 250 740 273 124 50 / 74
125S02 12 38-77 30-45 137-214 775 600 4550 1570 250 1400 273 124 50 / 74
125S03 18 16-60 37-60 135-220 895 600 6050 1880 250 2060 273 125 50 / 74
125S04 24 8-36 37-60 160-220 895 600 6710 2030 250 2720 273 125 50 / 74
125L01 б 82-160 22-37 106-191 775 600 4550 1580 250 1400 273 124 50 / 74
