НКу

Print Friendly, PDF & Email
Конденсатные насосы НКу предназначен для обеспечения принудительной циркуляции конденсата в змеевиковых котлах-утилизаторах с водородным показателем рН 6,8-9,2, содержанием твердых частиц max 0,1 мм.
Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Агрегат электронасосный центробежный НКу предназначен для обеспечения принудительной циркуляции конденсата в змеевиковых котлах-утилизаторах. Допустимые перекачиваемые среды: конденсат с водородным показателем рН 6,8-9,2 и содержанием твердых частиц размером max 0,1 мм и концентрацией max 5 мг/л.



Конструкция

Агрегат электронасосный центробежный НКу состоит из насоса и двигателя, смонтированных на общей фундаментной раме, соединенных соединительной муфтой. Муфта имеет щиток ограждения.



Проточная часть состоит из спирального корпуса, который крепится к фланцу опорного кронштейна, колеса рабочего, насаженного на конец вала, и всасывающего патрубка, присоединенного к спиральному корпусу. Напорный патрубок направлен вертикально вверх. Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны двигателя.



Назначение и применение

Обеспечение принудительной циркуляции конденсата в змеевиковых котлах-утилизаторах.



Уплотнение вала

Набивка асбестовая с однослойным оплетением сердечника марки АГИ.



Электроподключение

Напряжение – 380 В

Частота тока – 50 Гц

Род тока – переменный



Условные обозначения

Пример: НКу-140М-УХЛ 4, где:

НКу… Насос котла-утилизатора

140…. Подача, м3

М…… Модернизированный

УХЛ .. Климатическое исполнение (районы с умеренным и холодным климатом)

4 …… Категория размещения при эксплуатации

Габаритный чертеж

Габаритный чертеж насоса типа НКУ.

NKU-sxema

Габаритные и присоединительные размеры насоса типа НКУ (мм).



Типоразмер насоса Марка двигателя Мощность дв-ля, кВт L l1 l2 l3 C2 C C1 b1 b B h H Масса насоса, кг Масса агрегата, кг
Нку-90М АИР180S4 22 1900 250 230 1350 440 610 610 205 316 506 430 760 525 785
Нку-250 4АМИ200L4 45 2050 220 220 1450 650 650 227 352 510 450 900 537 950
Нку-140М АИР180M4 30 1940 1350 610 610 865
Нку-140Ма 4АМИ200L4 45 2140 310 224 1450 650 650 220 368 506 430 880 590 975



Типоразмер насоса D1 D2 D3 D4 D5 d1 b3 n D6 D7 D8 D9 D10 d2 b4 n1
Нку-90М 150 204 212 340 280 33 40 8 80 121 133 210 170 22 33 8
Нку-140М 240 100 150 170 250 200 26 29
Нку-140Ма
Нку-250М 200 260 300 405 345 41 12 125 176 205 295 240 30 33

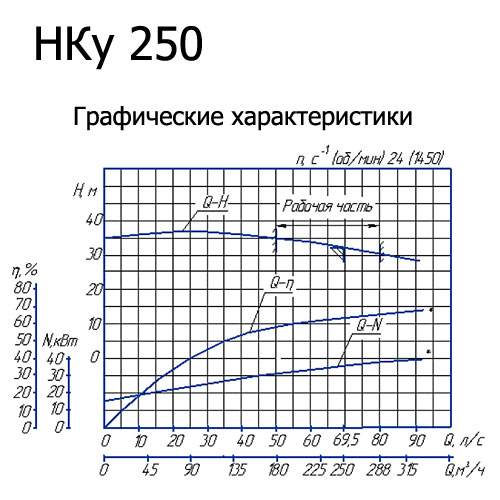

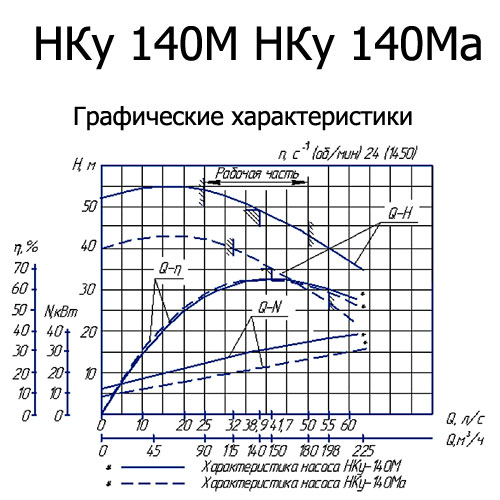

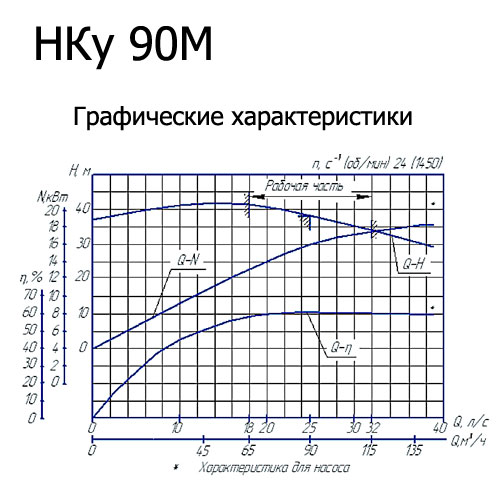

Технические характеристики насосов НКу

Типоразмер насоса Параметры насоса Мощность, Вт (кВт) Частота вращения, (об/мин) Давление на входе, MПа, (кгс/см2) Температура перекачиваемой жидкости, 0С max
Подача, м3 Напор, м
Нку-90М 90 38 16500(16,5) 24(1450) 4,6(47) 255
Нку-250 250 32 35300(35,3)
Нку-140М 140 49 30800(30,8)
Нку-140Ма 150 35 23500(23,5)
