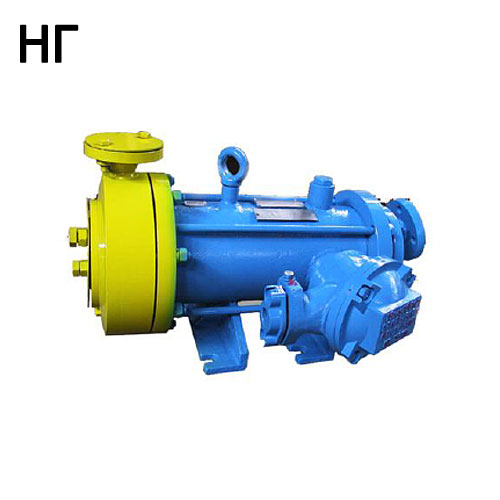

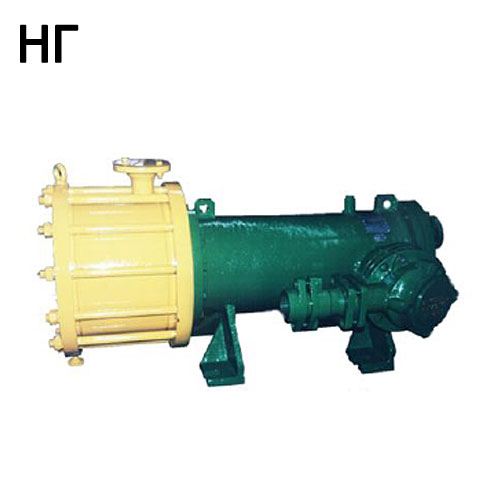

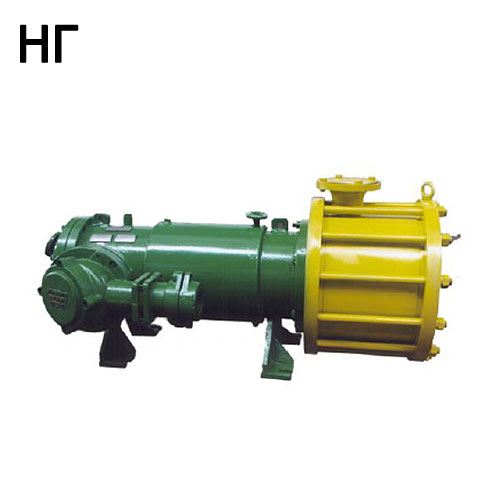

Герметичные насосы НГ

Print Friendly, PDF & Email

Герметичные насосы НГ предназначены для перекачивания нейтральных, по отношению к углеродистой стали, жидкостей, в том числе токсичных, взрывоопасных, различных видов топлива, сжиженных газов и других.

Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Герметичные электронасосы типа НГ предназначены для перекачивания нейтральных, по отношению к углеродистой стали, жидкостей, в том числе токсичных, взрывоопасных, различных видов топлива, сжиженных газов и других.

Электронасосы центробежные герметичные НГ применяются в химической, нефтяной, нефтехимической, газовой, топливно-энергетической, микробиологической и химико- фармацевтической, пищевой, мясомолочной, холодильной и перерабатывающей промышленности, металлургии и энергетике.



Моноблочная бессальниковая взрывозащищенная конструкция и специальные материалы герметичных насосов НГ обеспечивают:

  • полную герметичность технологического процесса (отсутствие утечек перекачиваемого продукта);
  • сохранение стерильности и чистоты перекачиваемого продукта;
  • безопасность персонала и окружающей среды;
  • долговечность, надежность и экономичность в эксплуатации;
  • практическое отсутствие шума и вибрации.



Характеристика перекачиваемого продукта герметичным насосами НГ:

  •  плотность – до 1600 кг/м3 – для электронасосов НГ;
  • до 700 кг/м3 – для электронасосов НГ (Л);
  • вязкость – до 40 сСт – для электронасосов НГ;
  • до 5 сСт – для электронасосов НГ (Л);
  • температура (см. таблицу);
  • наличие твердых неабразивных включений – допускается размером до 0,2 мм и до 0,2 % по массе.



Указанные в таблице характеристик параметры даны насосов НГ:

  • для электронасосов НГ – для рабочей жидкости плотностью 1000 кг/м3 и вязкостью 1 сСт;
  • для электронасосов НГ (Л) – для рабочей жидкости плотностью 700 кг/м3 и вязкостью 5 сСт.



При перекачивании электронасосами жидкостей плотностью более 1000 кг/м3 и (или) с учетом вязкости насосы поставляются с уменьшенным напором за счет обточки рабочего колеса по наружному диаметру с целью исключения перегрузки двигателя.



Давление в контуре электронасоса НГ:

  • до 16 кгс/см2 – для электронасосов исполнений 1,1Л,2,2Л;
  • до 40 кгс/см2 – для электронасосов исполнений 4,4Л,5,5Л.

Электронасосы изготавливаются на напряжения 380,660 В (оговаривается при заказе), частоту тока 50 Гц.

Маркировка взрывозащиты – 1ЕхdsIIВТ4 Х или 1ЕхdsIIСТ4 Х (оговаривается при заказе).

Более подробная информация, включающая графические характеристики, схемы обвязки и управления, описание конструкции, правила монтажа и эксплуатации, указана в эксплуатационной документации на электронасос.



Пример условного обозначения электронасоса типа НГ:

перекачивающего жидкости плотностью от 700 до 1000 кг/м3, вязкостью до1 сСт, исполнения по взрывозащите 1ЕхdsIIВТ4 Х:



Электронасос центробежный герметичный НГ 25-50-1 РТ МD 23-05833093-037:2003, где:

НГ – тип (герметичный для нейтральных жидкостей);

25 – номинальная подача в метрах кубических в час (м3/ч);

50 – напор при номинальной подаче в метрах (м);

1 – конструктивное исполнение;

РТ МD 23-05833093-37:2003 – обозначение технических условий;

а) то же с исполнением по взрывозащите 1ЕхdsIIСТ4 Х;

Электронасос центробежный герметичный НГ 25-50-1С РТ МD 23-05833093-037:2003;

b) то же при плотности перекачиваемой жидкости от 1000 до 1300 кг/м3 (вариант «а» обточки рабочего колеса)  или от 1300 до 1600 кг/м3 (вариант «б»), вязкостью до 3 сСт:

Электронасос центробежный герметичный НГ 25-50а-1 или НГ 25-50б-1 РТ МD 05833093-037:2003;

c) то же при плотности перекачиваемой жидкости до 700 кг/м3, вязкостью до 3 сСт;

Электронасос центробежный герметичный НГ 25-50-1Л РТ МD 05833093-037:2003.

Скачать:

Технические характеристики герметичных насосов НГ
