Описание товара

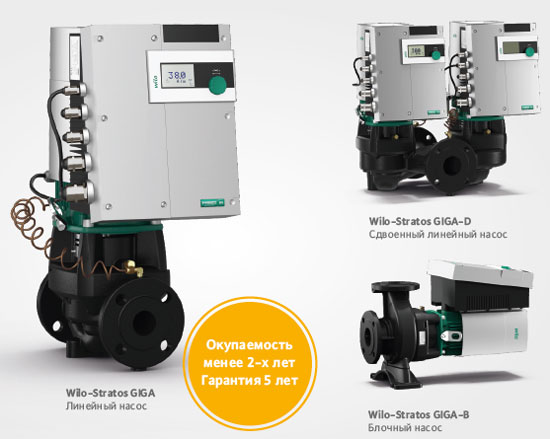

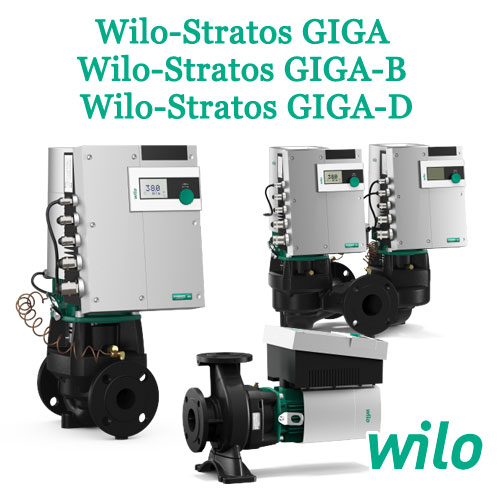

Высокоэффективные насосы с сухим ротором

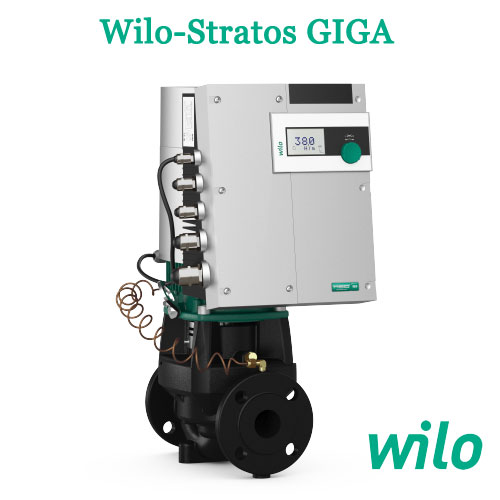

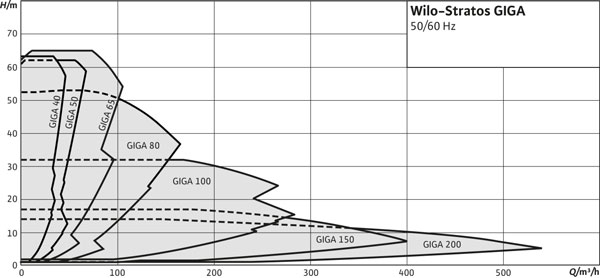

Wilo-Stratos GIGA — линейный насос

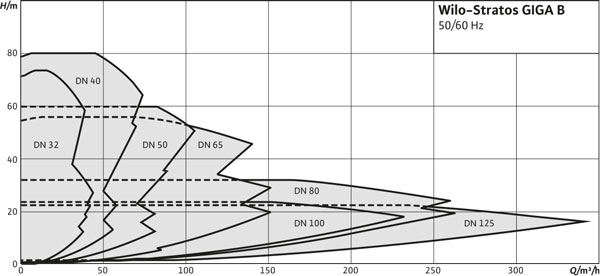

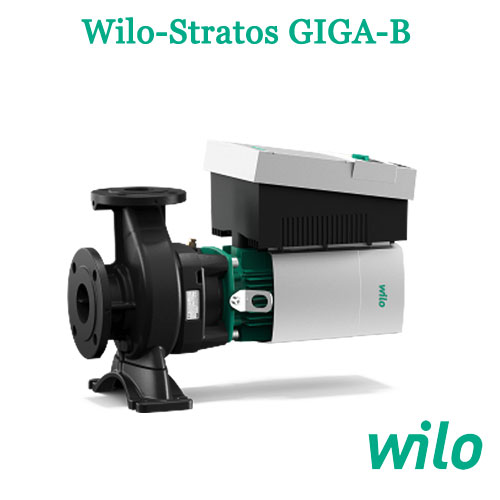

Wilo-Stratos GIGA-B — блочный насос

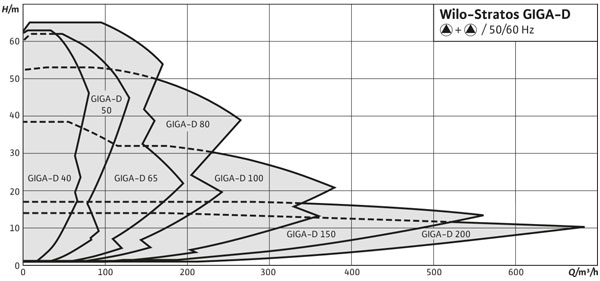

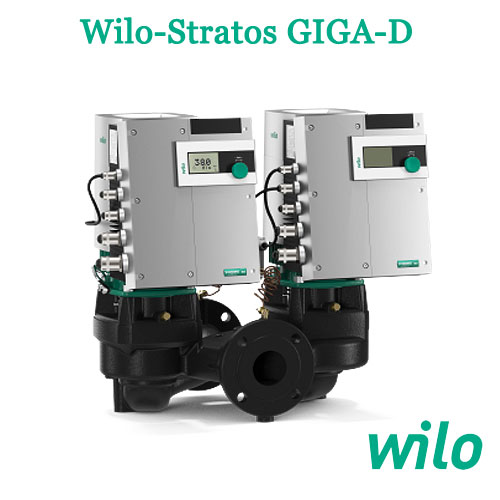

Wilo-Stratos GIGA-D — сдвоенный линейный насос
Применение
Перекачивание воды систем отопления, холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Технические характеристики:
- темп. жидкости: от -20°С до +140°С
- 3 подача: до 540 м /ч
- напор: до 64 м
- подключение к сети: 3~380 В, 50 Гц
Особенности/преимущества
- Высокий КПД благодаря инновационному регулированию без преобразователя частоты
- Диапазон регулирования в три раза больше, чем у обычных регулируемых насосов
- Электронно-коммутируемый мотор с электронной регулировкой мощности и КПД, превосходящий существующие стандарты (Класс энергоэффективности моторов ≥IE5)
- Потребляет до 70% меньше электроэнергии, по сравнению с нерегулируемыми насосами
- Разные режимы работы для систем охлаждения и отопления
- Встроенный датчик давления у моделей без маркировки R1
- Четыре режима управления: Δp-с, Δp-v, PID и с постоянной скоростью вращения
- Высокий КПД гидравлики соотв-ет MEI ≥0,7
- Защитное катафорезное покрытие
Материалы
- Корпус насоса и фонарь: EN-GJL-250
- Рабочее колесо: PPS-GF40
- Вал: 1.4122
- Скользящее торцовое уплотнение: AQEGG; другие скользящие торцовые уплотнения по запросу
Оснащение/функции
Режимы работы
- Δp‐c для постоянного перепада давления
- Δp‐v для переменного перепада давления
- ПИД-регулятор
- Ручной режим управления (n=постоянный)
Панель ручного управления
- Зеленая кнопка и дисплей
Ручное управление
- Настройка значения напора
- Настройка частоты вращения (ручное переключение)
- Настройка режимов работы
- Настройка ВКЛ./ВЫКЛ. насоса
- Конфигурация все рабочих параметров
- Квитирование ошибок
Внешнее управление
- Управляющий вход «Выкл. по приоритету»
- Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
- Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
- Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
Сигнализация и индикация
- Обобщенная сигнализация неисправности SSM
- Обобщенная сигнализация рабочего состояния SBM
Обмен данными
- Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Функции защиты
- Полная защита электродвигателя со встроенной электронной системой отключения
- Блокировка доступа
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный» (автоматическое переключение при неисправности)
- Основной/резервный режим работы, смена насосов через 24 часа
- Режим параллельной работы двух насосов
- Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Опции
- Вариант …-R1 без дифференциального датчика давления
- Вариант …-S1 с особыми скользящими торцовыми уплотнениями (за отдельную плату)
Принадлежности
- 3 консоли с крепежным материалом для монтажа на фундаменте
- Монтажное приспособление для скользящего торцового уплотнения
- IR-монитор
- IR-модуль
- IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
- IF-модуль LON для соединения с сетью LONWORKS
- IF-модуль BACnet
- IF-модуль Modbus
- IF-модуль CAN
- Система регулирования VR-HVAC
- Система регулирования CCe-HVAC
- Система регулирования SCe-HVAC
- Дифференциальный датчик давления (DDG)
Ссылка в pdf: Инструкция по монтажу и эксплуатации
