Питательные насосы АН

Питательные насосы АН применяются в системах питания и водоподготовки котельных агрегатов малой мощности для перекачивания воды (кроме питьевой и морской).

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30
Метки:

Описание товара

Питательные насосы АН предназначены для перекачивания воды (кроме питьевой и морской) и нейтральных жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с и температурой от 258 К до 353 К (от -15 до +80 °С), применяются в системах питания и водоподготовки котельных агрегатов малой мощности.

Поршневые питательные насосы АН могут поставляться в исполнении для перекачивания жидкости температурой до 378 К (105 °С), что оговаривается при заказе. Максимальная объемная концентрация твердых неабразивных частиц в перекачиваемой среде 0,2%, максимальный размер частиц 0,2 мм. Поршневые насосы АН применяются в системах питания и водоподготовки котельных агрегатов малой мощности.



Конструкция

В состав питательных насосов АН  входят: насос двухпоршневой четверного действия и электродвигатель. Насос состоит из двух частей: приводной и гидравлической. Приводная часть содержит ременную и зубчатую передачи. Гидравлическая часть содержит два гидроцилиндра и две коробки клапанов со всасывающими и нагнетательными шариковыми клапанами. Крепление агрегата осуществляется на станине приводной части.



Обозначение

Агрегат АН2/16-1-УХЛ-4 ТУ У 3.19-05785454-066-96, где:

АН — агрегат насосный;

2 — подача, м3/ч;

16 — давление на выходе, кгс/см2;

1 — исполнение для перекачивания жидкости с температурой до 378 К (+105 °С);

цифра не указывается — для исполнения для перекачивания жидкости с температурой до 353 К (+80 °С);

УХЛ — климатическое исполнение (УХЛ, О);

4 — категория размещения;

ТУ У 3.19-05785454-066-96 — номер технических условий.

Технические характеристики поршневых насосов АН

Типоразмер агрегата Подача, м3 Давление на выходе из насоса, МПа (кгс/см2) Число двойных ходов поршня в минуту Допустимая вакуумметрическая высота всасывания, не менее Тип двигателя, мощность, об/мин; кВт Габаритные размеры (LxBxH), мм Масса, кг

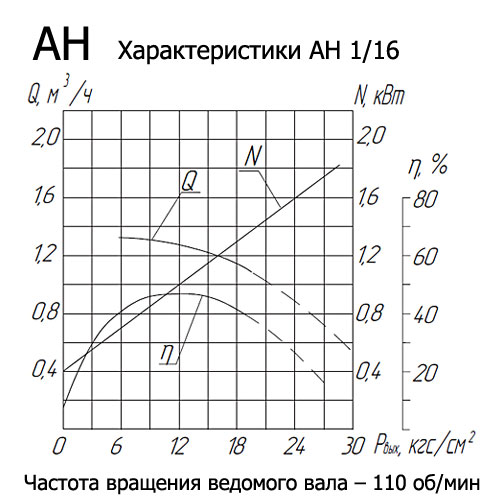

АН 1/16 1±10% 1,6(10) 110 6 АИР80В6УЗ; 1000; 1,1 710х350х450 110

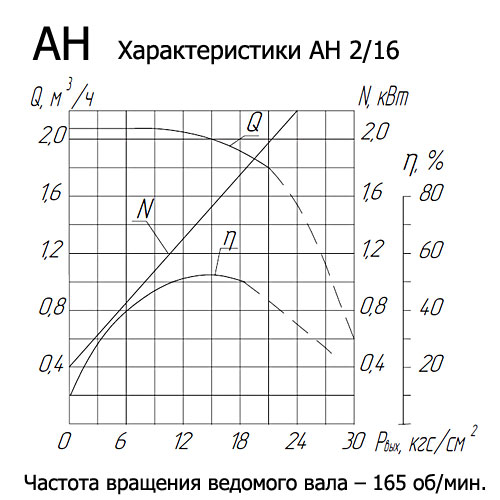

АН 2/16 2±10% 1,6(10) 165 6 АИР80В4УЗ; 1500; 1,5 710х350х450 110
