СЦЛ, АСЦЛ

Print Friendly, PDF & Email

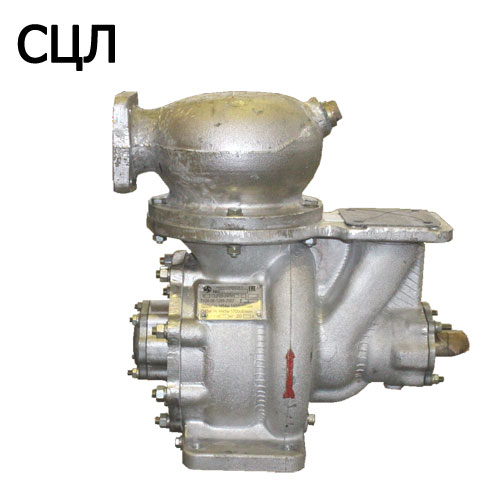

Самовсасывающие насосы СЦЛ используются на нефтеперерабатывающих комплексах и нефтебазах, на станциях автозаправки, химических комбинатах и предприятиях пищевой промышленности.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Самовсасывающие насосы 1СЦЛ-20-24ГМ и агрегаты 1АСЦЛ-20-24ГМ используются в разных областях промышленности – на нефтеперерабатывающих комплексах и нефтебазах, на станциях автозаправки, химических комбинатах и предприятиях пищевой промышленности. Насосы СЦЛ можно использовать как стационарно, так и на передвижной платформе. Вместе с электродвигателем насос СЦЛ может входить в состав агрегата АСЦЛ 20-24.



Предназначение и типы перекачиваемых жидкостей

Насос СЦЛ относится к разряду центробежно-вихревых самовсасывающих насосов. Его предназначение – перекачивание нейтральных жидкостей, которые не содержат механических примесей.

Например:

  • Бензин
  • Керосин
  • Дизельное топливо
  • Спирт
  • Вода

При этом жидкость должна отвечать следующим условиям:

  • Температура: от -40 до +50 °С
  • Вязкость: не более 2×10-5 м²/с Насос СЦЛ состоит из двух ступеней. Первая представляет собой центробежный насос, вторая – вихревой. Сконструирован таким образом, чтобы исключить трение торцов рабочего колеса о корпус. За счет этого повышается общая надежность прибора.  Насосы СЦЛ 20-24 поставляются уже в собранном виде, так что заказчики избавлены от необходимости проводить сборку уже на месте. Практика показывает, что срок службы составляет в среднем 10 лет, его ресурс до списания – как минимум 6500 часов работы.



Приобретение СЦЛ 20-24

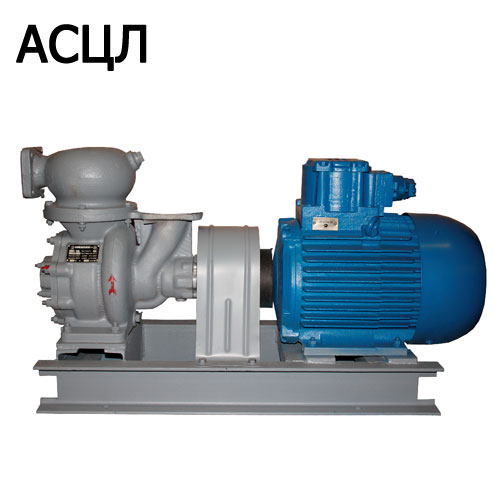

На выходе из второй ступени с помощью воздуходува происходит самовсасывание. В качестве привода через промежуточную трансмиссию может использоваться двигатель автомобиля или трактора. При установке в составе агрегата привод происходит от электродвигателя, который вместе с соединительной муфтой и ограждением смонтирован на единой фундаментной плите.

Устройство насоса

Чаще всего эти устройства устанавливаются на заправщиках или автоцистернах. В составе агрегата АСЦЛ они перекачивают горючие и легковоспламеняющиеся жидкости, а также образующие взрывоопасные смеси.

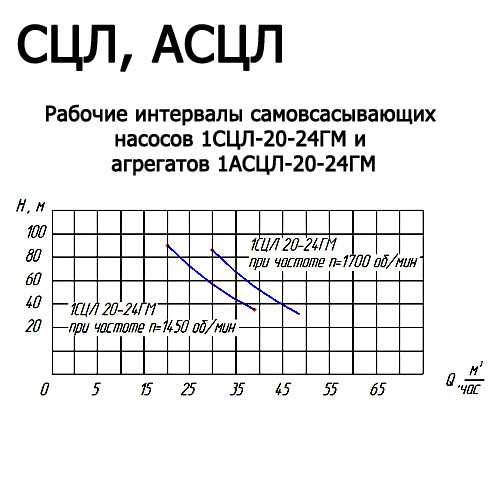

Технические характеристики насосов СЦЛ

№ п/п Марка электронасоса Подача, Q (min, max), м3 Напор, Н (max, min), м ∆h, м, доп. Частота вращения, об/мин. Мощность двигателя, Nэд., кВт Масса агрегата, кг Габаритные размеры, LхBхH, мм
1. Насос левого или правого вращения 1СЦЛ-20-24ГМ (Р, К) – Л(П) 32 (21-38); 45 (32-57) 54 (110-35); 45 (82-34) 1,5; 5 1450; 1700 Без двигателя и плиты 35; 35 485х270х478; 485х270х478
2. Электронасосный агрегат 1АСЦЛ-20-24ГМ (Р, К) 32 (21-38) 54 (110-35) 1,5 1450 22,0; 18,5 275; 260 1210х440х668; 1200х440х636



Условное обозначение 1АСЦЛ-20-24ГМ (Р,К)-У2, где:

1– модификация;

А – агрегат;

СЦЛ – самовсасывающий центробежно-вихревой двухступенчатый горизонтальный насос;

20 – подача, м3/ч;

24 – напор, м;

Г – индекс модернизации;

М – вспомогательное уплотнение (манжета);

Р – для перекачивания растворителя;

К – для перекачивания кислоты;

У2 – климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.

Агрегаты предназначены для перекачивания чистых жидкостей без механических включений: воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей, вязкостью не более 2·10-6 м2/с, в которых стоек алюминий АК-7ч или АК-9ч, температурой от -40°С до +50°С.
