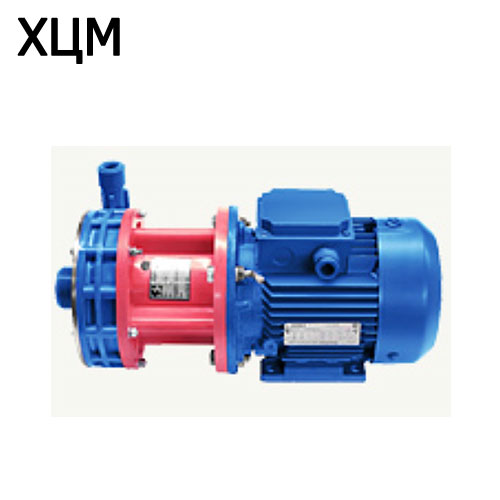

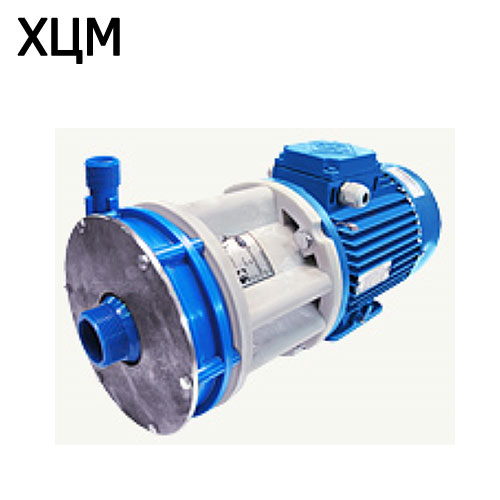

Химические насосы ХЦМ используются для перекачивания различных нейтральных, химически активных, агрессивных, легковоспламеняющихся и горючих жидкостей.

Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Химические насосы ХЦМ используются для перекачивания различных нейтральных, химически активных, агрессивных, легковоспламеняющихся и горючих жидкостей. Промышленные центробежные насосы ХЦМ выпускаются в двух герметичных исполнениях: обычном (ХЦМ), при котором детали проточной части насоса изготавливаются из полипропилена, и взрывозащищенном (ХЦМ В-К), когда проточная часть насоса изготавливается из нержавеющей стали. Насосы соответствуют требованиям технических регламентов Таможенного Союза (сертификаты и декларации соответствия на странице сайта «Лицензии и сертификаты»).



Центробежные химические насосы ХЦМ с проточной частью из полипропилена, конструкция:

По конструкции горизонтальные моноблочные центробежные насосы с электродвигателем являются герметичными. Внешняя магнитная полумуфта закрепляется на валу электродвигателя и объединяет 8-10 двухполюсных постоянных магнитов под одним корпусом. Проточная часть центробежного герметичного насоса, изготовленная из материалов, обеспечивающих высокую устойчивость к воздействию агрессивных сред (полипропилен и керамика), состоит из улитки с разделительным стаканом, фланца, рабочего колеса, размещенного на двух втулках на керамической оси, и встроенной внутренней полумуфты. Усиливающие проточную часть металлические диски предотвращают фланец и заднюю стенку улитки от деформации, возникающей от рабочего давления в химическом насосе. Наличие магнитной муфты полностью исключает утечку перекачиваемых жидкостей!

По желанию потребителя возможно изготовление насосов ХЦМ со взрывозащищенным двигателем.



Во избежание выхода из строя центробежного химически стойкого электронасосного агрегата на всасывающем трубопроводе следует установить фильтр для насоса с целью очистки перекачиваемых сред от механических примесей. Фильтроэлементы устанавливаемых перед центробежными насосами фильтров имеют ячейки — 0,2…0,25 мм., а площадь фильтрующей поверхности, обеспечивающей трёхкратную номинальную подачу, составляет: для ХЦМ 1/10 = 0,024 м2, для ХЦМ 3/25М = 0,06 м2, для ХЦМ 6/30М = 0,12 м2, для ХЦМ 9/25М = 0,18 м2, для ХЦМ 12/25М = 0,24 м2, ХЦМ 20/25М = 0,42 м2. Если в составе перекачиваемой среды содержатся ферромагнитные частицы, то на всасывающем трубопроводе следует использовать магнитный фильтр.



Не допускается работа электрического центробежного насоса, незаполненного перекачиваемой жидкостью! Защиту насоса от работы «всухую» обеспечивает устройство УЗНД-0,5. Которое при «сухом ходе» (без перекачиваемой жидкости) производит автоматическое отключение электродвигателя насоса, тем самым сохраняя продолжительность срока службы насосного оборудования.



Требования к перекачиваемой жидкости:

  • вода водопроводная, дистиллированная, деионизованная;
  • водные растворы технически моющих средств (pH не более 12);
  • растворы на основе фторуглеводородов;
  • растворы щелочей концентрацией не более 30%;
  • растворы кислот с концентрацией:
    • азотной — не более 40%;
    • серной — не более 70%;
    • фосфорной — не более 90%;
    • соляной — не более 35%.



ВНИМАНИЕ! Химические насосы ХЦМ не предназначены для перекачивания легковоспламеняющихся и горючих жидкостей. Для данных целей необходимо использовать взрывозащищенные центробежные насосы типа ХЦМ В-К с проточной частью из нержавеющей стали.



  • Удельное объемное электрическое сопротивление менее 105 Ом × м
  • Температура: от 15°C до 95°C;
  • Концентрация взвешенных частиц не должна превышать 1,25 мг./см3;
  • Размер частиц: до 0,25 мм;
  • Плотность (ρ): не более 1500 кг/м3;
  • Кинематическая вязкость: не более 10×10-6 м2/с.

Технические характеристики центробежных герметичных насосов ХЦМ

Марка насоса Подача, м3 Напор, м Давление избыточное на входе в насос, МПа (кгс/см2) не более Установленная мощность, кВт Размер входного патрубка Размер выходного патрубка Масса, кг
ХЦМ 1/10 1 10 0,15 (1,5) 0,25 Трап 40 × 3 Трап 30 × 3 5,5
ХЦМ 3/25М 3 26,5 0,37 (3,75) 1,5 Трап 52 × 3 Трап 34 × 3 18,5
ХЦМ 6/30М 6 30 0,45 (4,5) 2,2 Трап 52 × 3 Трап 34 × 3 26,0
ХЦМ 9/25М 9 25 0,37 (3,75) 2,2 Трап 52 × 3 Трап 34 × 3 26,0
ХЦМ 12/25М 12 25 0,37 (3,75) 3,0 Трап 52 × 3 Трап 34 × 3 32,5
ХЦМ 20/25М 20 20 0,37 (3,75) 4,0 Трап 52 × 3 Трап 34 × 3 39,5
