Описание товара

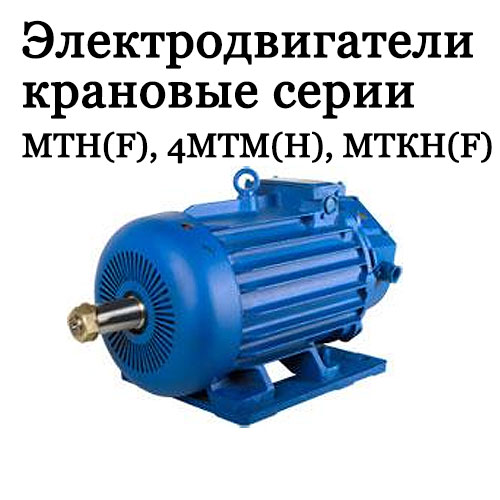

Крановые электродвигатели серий МТН(F), 4МТМ(H), МТКН(F), а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
По согласованию с заказчиком крановые электродвигатели могут изготавливаться в монтажном исполнении IM 2001, IM 2002 и IM2003, IM2004 (комбинированное исполнение лапы-фланец).
Основные особенности крановых электродвигателей:
- исполнение обычно закрытое,
- изоляционные материалы имеют класс нагревостойкости F и H,
- момент инерции ротора по возможности минимальный, а поминальные частоты вращения относительно небольшие — для снижения потерь энергии при переходных процессах,
- магнитный поток относительно велик — для обеспечения большой перегрузочной способности по моменту,
- значение кратковременной перегрузки по моменту для крановых электродвигателей постоянного тока в часовом режиме составляет 2,15 — 5,0, а для электродвигателей переменного тока — 2,3 — 3,5,
- отношение максимально допустимой рабочей частоты вращения к номинальной составляет для электродвигателей постоянного тока 3,5 — 4,9, для электродвигателей переменного тока 2,5,
- для крановых электродвигателей переменного тока за номинальный принят режим с ПВ — режим 80 мин (часовой).

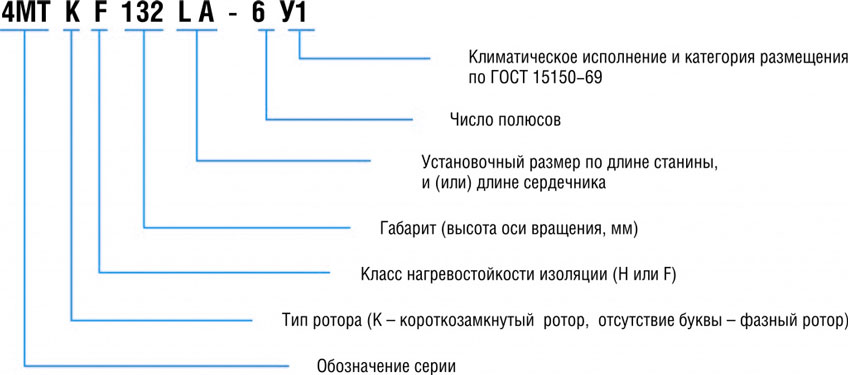

Структура условного обозначения крановых электродвигателей

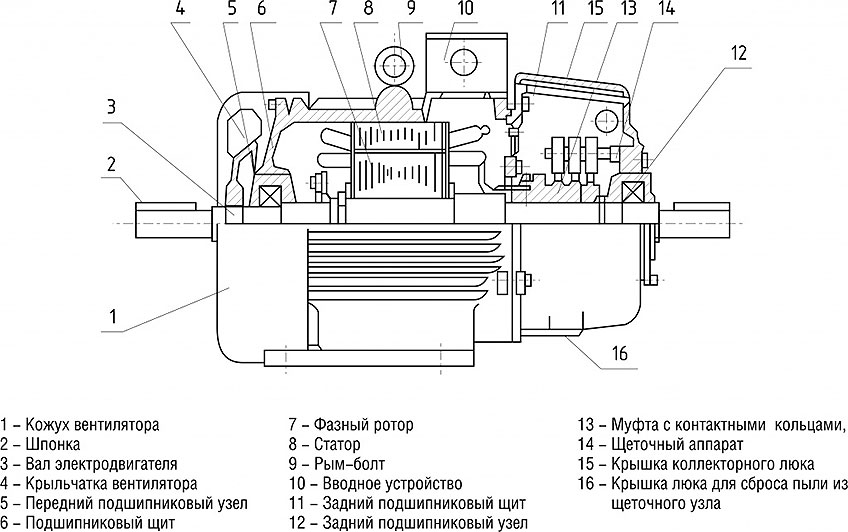

Конструктивное исполнение с фазным ротором

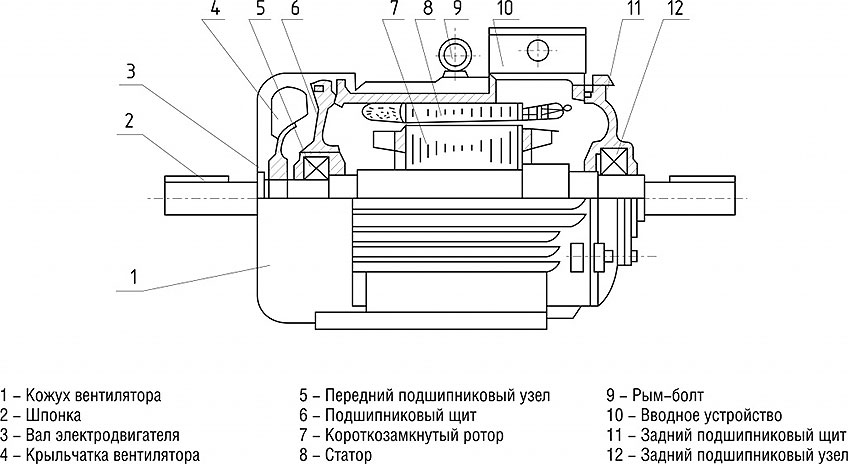

Конструктивное исполнение с короткозамкнутым ротором

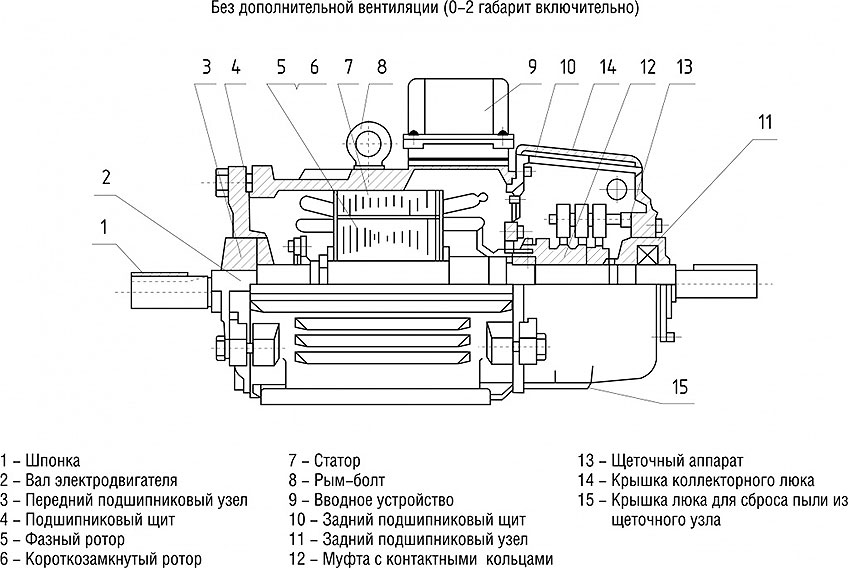

Конструктивное исполнение с фазным и короткозамкнутым ротором без дополнительной вентиляции (0-2 габарит включительно)
