ВО 220В, 380В

Print Friendly, PDF & Email

Вентиляторы осевые ВО 220В, 380В предназначены для отведения воздуха из помещений зданий и сооружений промышленного, общественного, коммунального и сельскохозяйственного назначения.

Цена от: 90 BYR

Цена не является публичной офертой. Наличие и цену уточняйте у специалиста.

Быстрый заказ Добавить в заказ
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Конструкция

Вентиляторы осевые ВО 220В, 380В состоят из корпуса, рабочего колеса, электродвигателя и защитного ограждения. Корпус состоит из опорной плиты и короба, в котором установлен гравитационный клапан.

В стандартном исполнении вентиляторы вытяжные, направление потока воздуха — от двигателя к рабочему колесу.

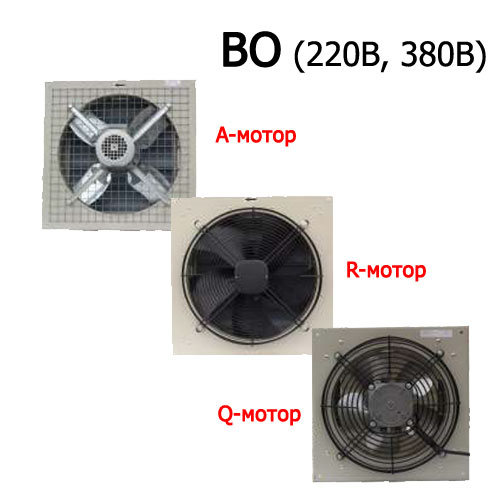

Вентиляторы комплектуются тремя типами электродвигателей:

  • асинхронный (двигатели серии АИР)
  • многополюсной однофазный двигатель (индекс Q)
  • двигатель с внешним ротором (индекс R)

Лопатки вентиляторов изготавливаются из оцинкованной стали или алюминия (индекс вентилятора Q).



МАРКИРОВКА

1- ВО: Вентилятор осевой стеновой
2- 4,0- типоразмер рабочего колеса (400 мм)
3- Тип электродвигателя
4- Мощность электродвигателя, Вт
5- Количество полюсов электродвигателя (параметр напрямую связан частотой вращения вала)
6- Напряжение питания электродвигателя (Е-220В, D-
380В)



Условия эксплуатации

Вентиляторы осевые ВО предназначены для перемещения не взрывоопасных газовых сред с температурой от -40 оС до +40оС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды от -40 оС до +40 оС.



Установка вентиляторов

Установка вентиляторов осевых ВО производится в стенах, оконных проемах здания и на строительных конструкциях.

Корпус вентилятора помещается в проем, монтажная плита фиксируется саморезами к стене.



Гарантийный срок эксплуатации: 18 месяцев

Технические характеристики осевых вентиляторов ВО



Модель

Расход воздуха 3/ч) Мощность уст. (Вт) Частота вращения (об/мин) Уровень звукового давления (дБ(А)) Степень защиты эл. двигателя Масса (кг)
ВО-2,0-Q10/4Е 450 10 1300 55 IP42 4
ВО-2,3-Q10/4E 750 10 1300 60 IP42 4,5
ВО-2,5-Q16/4E 900 16 1300 60 IP42 4,8
ВО-2,5-R60/4D 900 60 1400 60 IP42 4,8
ВО-2,5-А120/4D 900 120 1420 60 IP54 6
ВО-3,0-Q34/4E 1500 34 1300 68 IP42 7
ВО-3,15-Q34/4E 2180 34 1300 68 IP42 7,5
ВО-3,15-А120/4D 2200 120 1420 68 IP54 9
ВО-3,55-R145/4E 2600 145 1350 62 IP44 10
ВО-3,55-R145/4D 2600 145 1350 62 IP44 10
ВО-3,55-А180/4D 2800 180 1420 64 IP54 10
ВО-4,0-А180/4D 4500 180 1420 74 IP54 12
ВО-4,0-R190/4D 3980 190 1380 68 IP54 12,5
ВО-4,0-R190/4E 3830 190 1380 68 IP54 12.5
ВО-4,5-А370/4D 5200 370 1420 75 IP54 17
ВО-4,5-R250/4D 4760 250 1350 68 IP54 17,5
ВО-4,5-R250/4E 4760 250 1350 68 IP54 17,5
ВО-5,0-А370/4D 6500 370 1420 74 IP54 20,5
ВО-5,0-R500/4D 6560 430 1350 72 IP54 19
ВО-5,0-R500/4E 6420 420 1320 72 IP54 19
ВО-5,6-А370/6D 8000 370 940 75 IP55 26
ВО-5,6-R500/4D 8740 600 1330 75 IP54 24
ВО-5,6-R500/4E 8020 530 1300 75 IP54 24
ВО-6,3-R470/6D 8900 550 900 72 IP54 29
ВО-6,3-R470/6E 8900 520 900 72 IP54 29
ВО-6,3-R750/4D 12150 850 1360 78 IP54 30
ВО-6,3-R750/4E 11000 800 1360 78 IP54 30
ВО-6,3-А370/6D 8850 370 920 75 IP55 32
ВО-7,1-А370/6D 10500 370 920 77 IP55 36
ВО-8,0-А750/6D 20000 750 920 77 IP55 36
