Вентиляторы осевые ВО 30-160 применяются, как правило, в составе систем противодымной вентиляции для создания избыточного давления и притока атмосферного воздуха в лестничные клетки, тамбур-шлюзы и шахты лифтов зданий, с целью предотвращения проникновения дыма в эти помещения и создания возможности проведения работ по борьбе с пожаром и по спасению людей и оборудования.

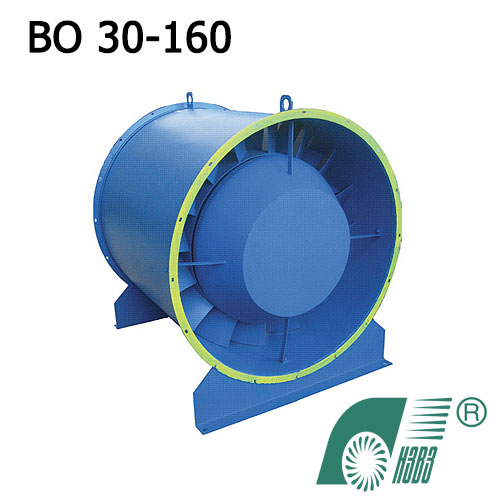

Конструкция осевых вентиляторов ВО 30-160
Рабочее колесо вентилятора ВО 30-160 состоит из диска с большим диаметром (около 70% от диаметра колеса) и 16 лопаток, установленных под разным углом. Благодаря этому вентилятор с одним диаметром обеспечивает целую область режимов. Спрямляющий аппарат и встроенный диффузор осуществляют снижение скорости потока в выходном сечении и динамического давления вентилятора с одновременным увеличением создаваемого им статического давления.
Вентилятор имеет две компоновки: на раме (Осн) и фланцевое. Допускается эксплуатация вентилятора с вертикальным расположением оси.
Эксплуатация вентиляторов осевых ВО 30-160
Вентиляторы общего назначения предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых, по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +40°С, не содержащих липких и волокнистых материалов, с запыленностью не более 0,1 г/м3.

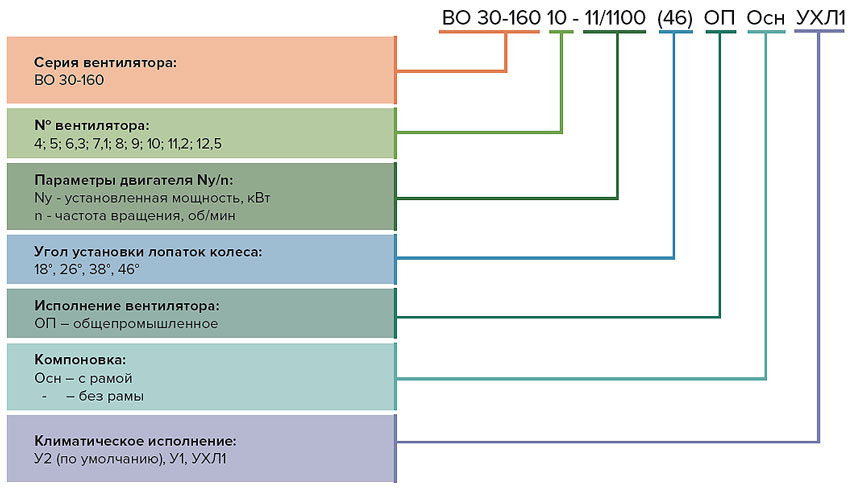

Пример обозначения:
