Описание товара

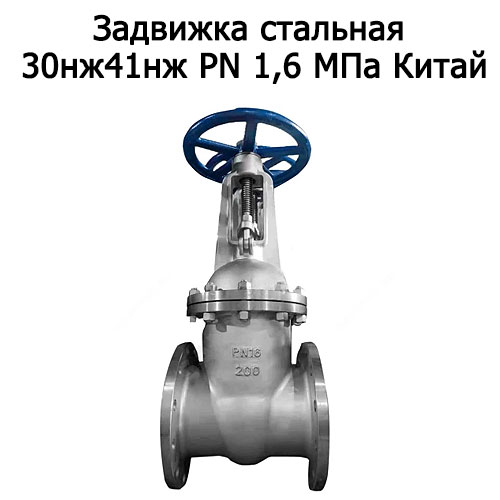

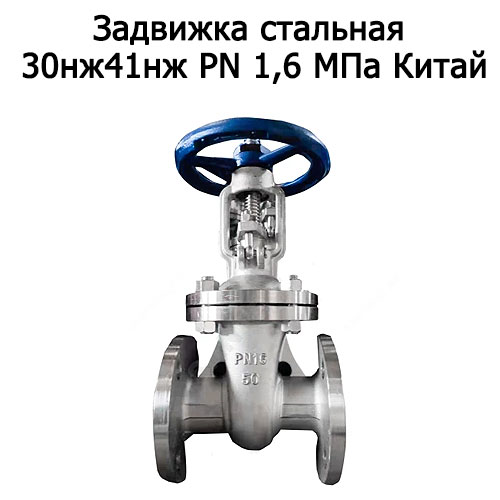

Задвижка стальная клиновидная с выдвижным шпинделем 30нж1нж PN 1,6 МПа
Задвижка стальная производства Китай применяется в качестве запорных устройств в технологических трубопроводах для перекрытия потока рабочей среды: вода, пар и неагрессивные среды при давлении до 1,6 МПа и температуре до +425 градусов. Управляется процесс открытия или закрытия в ручную с помощью маховика (штурвала).
Основные технические характеристики
- Рабочее давление: 16 кгс/см².
- Среда: воздух, вода, жидкие и газообразные нефтехимические продукты, не агрессивные к стали 20, при температуре от -40 до +4250С;
- Миним. темп. окружающего воздуха: −40°С
- Привод — ручной (маховик)

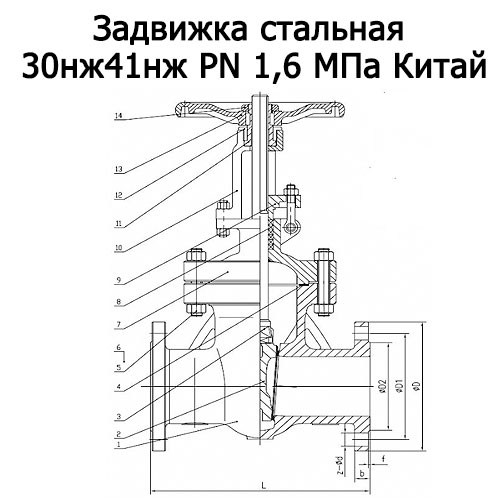

Материалы изделия:
| № | Наименование | Материал |
| 1 | Корпус | Сталь (А351 CF8) |
| 2 | Клин | Сталь (А351 CF8) |
| 3 | Шпиндель | Нерж. сталь (SS304) |
| 4 | Прокладка | Нерж. сталь (SS304)+графит |
| 5 | Шпильки | Нерж. сталь (SS201) |
| 6 | Гайки | Нерж. сталь (SS201) |
| 7 | Крышка | Сталь (А351 CF8) |
| 8 | Уплотнение сальниковое | графит |
| 9 | Фланец сальника | Нерж. сталь (SS201) |
| 10 | Рамка | Сталь (А351 CF8) |
| 11 | Втулка шпинделя | ВЧШГ (QT450) |
| 12 | Гайка рамки | Сталь 25 |
| 13 | Маховик | ВЧШГ (QT400-17) |
| 14 | Гайка маховика | Сталь 35 |
Перекрытие потока среды происходит с помощью клина (2) при поступательном движении шпинделя (3), ввинчиваемого в втулку шпинделя (11), путем вращения маховика (13). Маховик (13) закрепляется на рамке (10) гайкой маховика (14). Герметичность задвижки относительно внешней среды обеспечивается прокладкой (4) и уплотнением сальниковым (8). Крепление фланцевого разъема «корпус-крышка» обеспечивается шпильками (5) и гайками (6). Уплотнение сальниковое (8) располагается в сальниковой камере крышки и уплотняется фланцем сальника (9) с помощью откидных болтов и гаек.
