Шумоглушители трубчатые прямоугольные ГТП

Print Friendly, PDF & Email

Шумоглушители трубчатые прямоугольные ГТП используются для снижения уровня аэродинамического шума в системах кондиционирования, вентиляции, воздушного-отопления и др.

Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Уровень шума является существенным критерием качества систем вентиляции, и это необходимо учитывать при проектировании зданий различного назначения. Для снижения аэродинамического шума применяют шумоглушители (глушители шума).



Шумоглушители трубчатые прямоугольные ГТП используются для эффективного снижения уровня аэродинамического шума, который создаётся:

  • кондиционерами и вентиляторами,
  • диафрагмами и дросселями,
  • отопительными агрегатами,
  • элементами, регулирующими потоки воздуха.

Таким образом, трубчатый шумоглушитель прямоугольный, помогает создать систему, соответствующую установленным нормам и во всех отношениях комфортную для заказчика.



Конструкция шумоглушителя трубчатого ГТП

Трубчатые прямоугольные шумоглушители ГТП – это два короба прямоугольного сечения, соответственно, вставленные один в другой, между которыми находится звукопоглощающий материал. Причем, внутренний участок – перфорирован.

Глушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси!

Технические характеристики шумоглушителей трубчатых прямоугольных ГТП

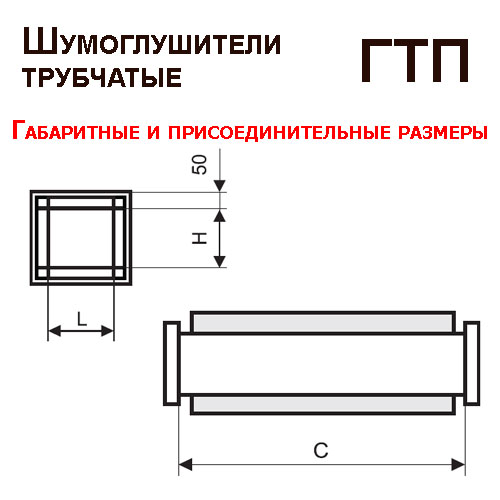

Габаритные и присоединительные размеры (мм)

Модель

L н С

Модель

L н С
ГТП 20-10/90 200 100 900 ГТП 20-10/60 200 100 600
ГТП 30-20/90 300 200 ГТП 30-20/60 300 200
ГТП 40-20/90 400 200 ГТП 40-20/60 400 200
ГТП 40-30/90 400 300 ГТП 40-30/60 400 300
ГТП 40-40/90 400 400 ГТП 40-40/60 400 400

По отдельной заявке изготавливаются шумоглушители нестандартных размеров, но в пределах минимального (100×100 мм) и максимального (700×700 мм) размеров (LxH), при длине 900/600 мм. Свыше максимального размера следует использовать шумоглушители типа ГП.



Снижение уровней звуковой мощности шумоглушителями типа ГТП

Модель Расчетная длина, м Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного сечения в октавных полосах со среднегеометрическими частотами. Гц
63 125 250 500 1000 2000 4000 8000
ГТП 20-10 600 2 7 10 18 20 16 10 8
900 3 11 18 32 35 29 18 13
ГТП 30-20 600 1 5 8 17 15 9 7 6
900 1.5 7 14 28 26 16 11 9
ГТП 40-20 600 1 4 6 14 12 8 6 4
900 1,5 6 11 25 22 13 10 7
ГТП 40-30 600 0,5 3 5 13 11 7 4 3
900 1 4,5 8 21 19 12 6 5
ГТП 40-40 600 0,5 2 4 12 8 5 4 3
900 1 3 7 20 15 9 6 5



Пример обозначения:

Шумоглушитель трубчатый прямоугольный ГТП 20-10/90, где:

ГТП – тип шумоглушителя;

20-10 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см; 90 – длина шумоглушителя, см.
