Лиана с консолью

Print Friendly, PDF & Email

Устройства Лиана с консолью предназначены для удаления воздуха при различных производственных процессах.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Воздуховытяжные устройства Лиана с консолью предназначены для удаления воздуха при различных производственных процессах. Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ. Это позволяет добиться высокой эффективности их улавливания.

Воздуховытяжное устройство Лиана с консолью консоли, воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы. Для снижения нагрузки на фрикционы используются разгрузочные пружины.

Выпускаемые устройства «Лиана-160 с консолью» диаметром воздуховодов 160 мм диаметром воронки 250 мм. Рассчитываются устройства «Лиана-160 с консолью» на расход воздуха 1000-1200 м3/ч. Радиус обслуживания до 7 м, диаметром 160 мм.

Выпускаемые устройства «Лиана-200 с консолью» диаметром воздуховодов 200 мм и воронкой диаметром 320 мм. Рассчитываются устройства «Лиана-200 с консолью»  на расход воздуха 1600-2000 м3/ч. Радиус обслуживания до 6,3 м, диаметром 200 мм.

Устройства «Лиана-160» и «Лиана-200» с консолями длиной 1,5 м, 2 м, 3 м, что позволяет обеспечивать радиус обслуживания до 6,3 м. Радиус зависит от длины используемой консоли и головной части – самофиксирующегося в пространстве устройства радиусом 2 м (без индекса), 3,2 м (с индексом «У»).



Конструкция воздуховытяжного устройства Лмана с консолью:

В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Поворотный кронштейн консоли обеспечивает ей ход 180о.  Закрепленное на ней устройство «Лиана-160» вращается под консолью на 360о вокруг своей оси. Рекомендуемая высота установки устройства 2-2,25 м. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусматривается гибкий воздуховод (гофрированный шланг) длиной 0,7 м. Все устройства «Лиана» не зависимо от модификации, снабжаются заслонкой для возможной регулировки расхода воздуха. В зависимости от ситуации можно подобрать устройство с одинаковым радиусом обслуживания, но с более длиной консолью или более длинным устройство. Например: необходимый радиус обслуживания 5 м. В таком случае можно использовать одно из устройств «Лиана 2У-160» или «Лиана 2У-200» ( с 2-х метровой консолью и устройством Лиана, радиусом обслуживания 3,2 м), а также «Лиана 3-160»  или «Лиана 3-200» ( с 3-х метровой консолью и устройством Лиана У, радиусом обслуживания 3,2 м).

Дополнительно устройство может быть оснащено: – воронкой диаметром до 500мм

В комплекте поставки устройства предусматривается кронштейн для крепления к стене или колонне цеха.

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусматривается гибкий воздуховод (гофрированный шланг) из ПВХ длиной 0,7м.

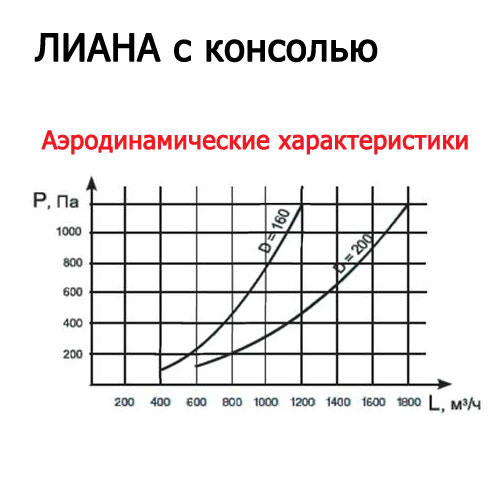

Технические характеристики воздуховытяжных устройств Лиана-160 с консолью

Наименование показателей Лиана

1,5-160

Лиана

1,5У-160

Лиана

1,5УМ-160

Лиана

2-160

Лиана

2У-160

Лиана

2УМ-160

Лиана

3-160

Лиана

3У-160

Лиана

3УМ-160

Расход воздуха, м3 1000-1200
Ø воздуховодов, мм 160
Ø воронки, мм 250
Угол поворота консоли, градусы 180
Угол поворота устройства вокруг оси, градусы 360
Угол поворота приёмной воронки, градусы 130



Радиус обсл., м 3,5 4,8 5,5 4,0 5,3 6 5,0 6,3 7,0
Длина консоли, м 1,5 2 3
Масса, кг 44 50 56 52 58 64 60 70 78



Технические характеристики воздуховытяжных устройств Лиана-200 с консолью

Наименование показателей Лиана

1,5-200

Лиана

1,5У-200

Лиана

1,5УМ-200

Лиана

2-200

Лиана

2У-200

Лиана

2УМ-200

Лиана

3-200

Лиана

3У-200

Расход воздуха, м3 1600-2000
Ø воздуховодов, мм 200
Ø воронки, мм 320
Угол поворота консоли, градусы 180
Угол поворота устройства вокруг оси, градусы 360
Угол поворота приёмной воронки, градусы 130



Радиус обсл., м 3,5 4,8 5,5 4,0 5,3 6,0 5,0 6,3
Длина консоли, м 1,5 2 3
Масса, кг 47 55 63 53 61 69 68 76
