Грум с консолью

Print Friendly, PDF & Email

Устройства Грум с консолью предназначены для удаления воздуха при различных производственных процессах.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Воздуховытяжные устройства Грум предназначены для удаления воздуха при различных производственных процессах. Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

Использование консолей различной длины позволяет увеличить радиус обслуживания устройства «Грум» до 7,3м.

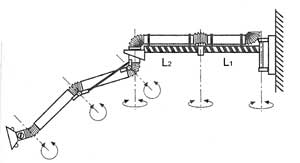

Воздуховытяжное устройство Грум состоит из двойной консоли, воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы. Для снижения нагрузки на фрикционы используются разгрузочные пружины.

Выпускаемые устройства Грум-160 диаметром воздуховодов 160 мм диаметром воронки 250 мм рассчитаны на расход воздуха 1000-1200 м3/ч.

Выпускаемые устройства Грум-200 диаметром воздуховодов 200 мм диаметром воронки 250 мм рассчитаны на расход воздуха 1600-2000 м3/ч.

Устройства «Грум» с консолями длиной 2,5(1,5+1) м, 3(2+1) м, 4(2+2) м, что позволяет обеспечивать радиус обслуживания до 7,3 м. Радиус обслуживания зависит от длины используемой консоли и головной части – самофиксирующегося в пространстве устройства радиусом обслуживания 2 м (без индекса), 3,2 м (с индексом «У»). В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Поворотный кронштейн консоли обеспечивает ей ход 180о, а закрепленное на ней самофиксирующимся устройство вращается под консолью на 360о вокруг своей оси. Рекомендуемая высота установки устройства 2-2,25 м. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7 м.

Все устройства «Грум» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

В зависимости от ситуации можно подобрать устройство с одинаковым радиусом обслуживания, но с более длиной консолью или более длинным устройство.

Например: необходимый радиус обслуживания 6,3 м. В таком случае можно использовать «Грум 3У-160» ( с 3-х метровой консолью и самофиксирующимся  устройством, радиусом обслуживания 3,2 м) или «Грум 4-160» ( с 4-х метровой консолью и самофиксирующимся устройством, радиусом обслуживания 2 м).

Дополнительно устройство может быть оснащено: – воронкой диаметром до 500мм

В комплекте поставки устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) из ПВХ длиной 0,7м.

Технические характеристики воздуховытяжных устройств Грум-160

Наименование показателей Грум

2,5-160

Грум

2,5У-160

Грум

3-160

Грум

3У-160

Грум

4-160

Грум

4У-160

Расход воздуха, м3 1000-1200
Ø воздуховодов, мм 160
Ø воронки, мм 250
Угол поворота консолей, градусы 180
Угол поворота устройства вокруг оси, градусы 360
Угол поворота приёмной воронки, градусы 130



Радиус обсл., м 4,5 5,8 5,0 6,3 6,0 7,3
Длина консоли, м 1-я 1,5 2,0 2,0
2-я 1,0 1,0 2,0
Масса, кг 51 57 59 65 64 70





Технические характеристики воздуховытяжных устройств Грум-200

Наименование показателей Грум

2,5-200

Грум

2,5У-200

Грум

3-200

Грум

3У-200

Грум

4-200

Грум

4У-200

Расход воздуха, м3 1600-2000
Ø воздуховодов, мм 200
Ø воронки, мм 320
Угол поворота консолей, градусы 180
Угол поворота устройства вокруг оси, градусы 360
Угол поворота приёмной воронки, градусы 130



Радиус обсл., м 4,5 5,8 5,0 6,3 6,0 7,3
Длина консоли, м 1-я 1,5 2,0 2,0
2-я 1,0 1,0 2,0
Масса, кг 55 61 63 69 68 74
