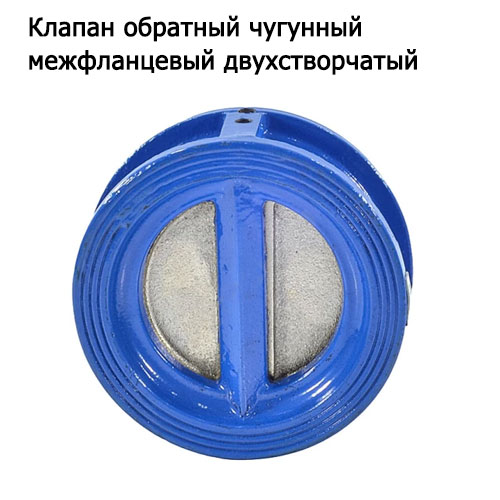

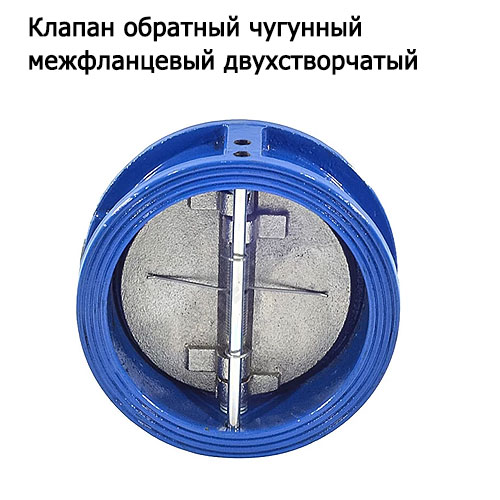

Клапан обратный чугунный межфланцевый двухстворчатый

Клапан межфланцевый двухстворчатый применяются для защиты трубопровода от обратного потока рабочей среды.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Клапан обратный чугунный муфтовый шаровой предназначены для предотвращения обратного потока рабочей среды в трубопроводах. Обратный клапан не предназначен для использования в качестве запорной арматуры.



Технические данные обратных клапанов межфланцевый двухстворчатый

Ду — 40-600

Ру, кг/см2 — 16

Рабочая среда — вода

Присоединение — межфланцевое

Рабочая температура, °С – От -10 до +130

Класс герметичности — «А» по ГОСТ 9544-2015



Конструкция и материалы клапанов обратных межфланцевый двухстворчатый

Наименование детали Материал
1 Корпус Серый чугун
2 Ось Нержавеющая сталь
3 Двухстворчатый диск Серый чугун
4 Уплотнение диска EPDM
5 Пружина Нержавеющая сталь

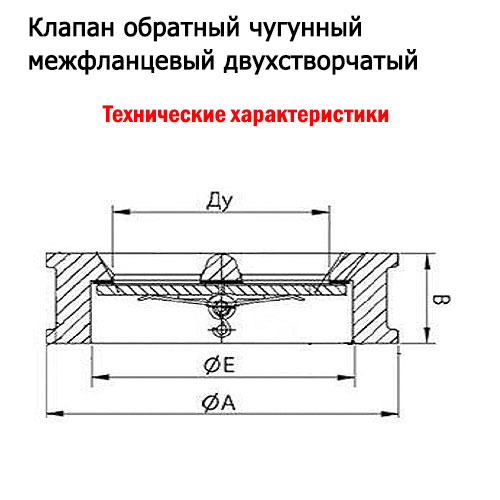

Технические характеристики клапанов обратных межфланцевый двухстворчатый

Ду 40 50 65 80 100 125 150 200 250 300 350 400 500 600
А, мм 89 100 114 125 153 180 205 270 322 373 434 485 590 690
Е, мм 67 67 82 96 117 146 171 255 264 312 366 412 507 626
В, мм 43 39 45 59 59 71 70 85 108 110 125 135 155 178
Вес, кг 0,8 0,98 1,34 1,78 2,8 3,09 5,2 9,4 16,5 21,5 39 45 110 153
Pmin открытия клапана, кг/см2 0,044 0,044 0,044 0,040 0,038 0,036 0,033 0,031 0,029 0,027 0,025 0,023 0,021 0,019
