Клапан дисковый стальной КОМ (Этон)

Print Friendly, PDF & Email

Клапан обратный КОМ предназначен для автоматического пропуска горячей и холодной воды в одном направлении.

или позвоните нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

КЛАПАНЫ ОБРАТНЫЕ МЕЖФЛАНЦЕВЫЕ КОМ-ХХ

Назначение:

Клапан обратный межфланцевый КОМ предназначен для автоматического пропуска рабочей среды в одном направлении.

Рабочая среда:

  • Применяется для холодной и горячей воды.
  • Номинальное давление – РN = 1,6 МПа;
  • температура среды  – +90°С.

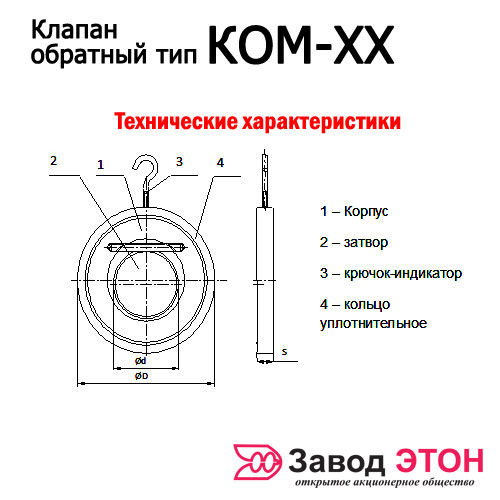

Конструкция:

  • Корпус и диск: оцинкованная сталь.
  • Уплотнение: резиновые кольца

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ – устанавливается между фланцами РN: 1,6МПа и зажимается болтовыми соединениями фланцев.

Установочное положение:

Установка производится на вертикальных трубопроводах (направление потока – снизу вверх). На горизонтальном трубопроводе крючок-индикатор должен находиться в верхней части перпендикулярно оси трубопровода.

Наименование DN, мм d, мм D, мм S, мм Масса, кг
КОМ-25 25 22 71 15 0,4
КОМ-32 32 27 84 15 0,45
КОМ-40 40 33 94 15 0,68
КОМ-50 50 42 109 15 0,92
КОМ-65 65 58 129 15 1,25
КОМ-80 80 68 144 17 1,66
КОМ-100 100 90 164 17 2,07
КОМ-125 125 110 192 17 2,8
КОМ-150 150 133 218 17 3,4

DN – диаметр трубопровода, на который устанавливается клапан
