Клапан обратный чугунный фланцевый шаровой

Клапан обратный чугунный фланцевый шаровой применяются для защиты трубопровода от обратного потока рабочей среды.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Клапан обратный чугунный фланцевый шаровой предназначены для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости. Обратный клапан не предназначен для использования в качестве запорной арматуры.



Технические данные обратных клапанов чугунных фланцевых шаровых

  • Ду — 50÷500
  • Ру,Мпа(кгс/см2) — 1,0(10)/1,6(16)
  • Рабочая среда — вода, неагрессивные жидкости
  • Присоединение — фланцевое
  • Рабочая температура, 0С – от +10 до -80
  • Герметичное закрытие при перепаде давления, кг/см2 — 0,54÷0,8
  • Открытие при перепаде давления, не более кг/см2 — 0,5

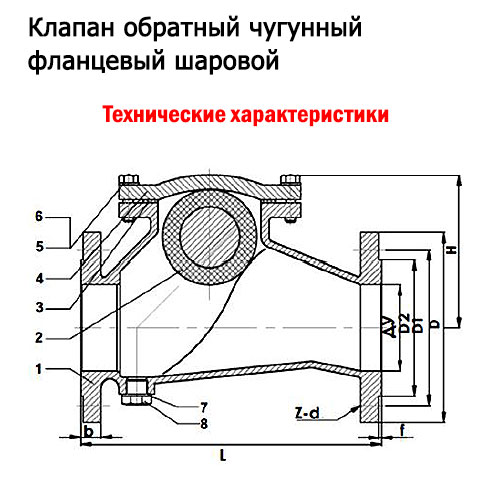

Конструкция и материалы клапанов обратных чугунных фланцевых шаровых

№ Наименование Материал
1 Корпус Чугун GGG50
2 Шар ДУ50-И50 Сталь+ NBR
Ду200-г500 ВЧШГ+ NBR
3 Уплотнение NBR
4 Крышка Чугун GGG50
5 Болт Нержавеющая сталь SS304
6 Шайба Нержавеющая сталь SS304
7 Шайба PTFE
8 Заглушка Сталь

Технические характеристики клапанов обратных чугунных фланцевых шаровых

ДУ D,

мм

 D1, мм D2, мм L,

мм

 Ь, мм H,

мм

 f,

мм

 Z-d Вес,

кг
PN10 PN16 PN10 PN16 PN10 PN16
50 165 125 99 200 19 115 3 4-Ø19 9
65 185 145 118 240 19 124 3 4-Ø19 10
80 200 160 132 260 19 138 3 8-Ø19 12
100 220 180 156 300 19 162 3 8-Ø19 16
125 250 210 184 350 19 202 3 8-Ø19 22
150 285 240 211 400 19 228 3 8-Ø23 31
200 340 295 266 500 20 298 3 8-Ø23 12-Ø23 68
250 405 350 355 319 600 22 368 3 12-Ø23 12-Ø28 100
300 455 400 410 370 700 24,5 438 4 12-Ø23 12-Ø28 132
350 520 460 470 429 800 26,5 585 4 16-Ø23 16-Ø28 213
400 580 515 525 480 900 28 660 4 16-Ø28 16-Ø31 290
500 715 620 650 582 609 1100 31,5 800 4 20-Ø28 20-Ø34 580
