Дымососы Д

Print Friendly, PDF & Email

Дымососы серии Д эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу, применяются для обеспечения стабильной подачи приточного воздуха к топочным камерам котлов.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Промышленные дымососы Д

Дымососы (тягодутьевые машины) серии Д эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу. Основное назначение дымососов Д состоит в обеспечении стабильной подачи приточного воздуха к топочным камерам котлов. Такими машинами комплектуются паровые котельные агрегаты с часовой производительностью 25 тонн пара и более, а также газомазутные котлы с часовой производительностью тепла от 0,5 до 16 Гкал. В газомазутных котельных установках дымососы могут работать не только на вдув приточного воздуха, но и на утилизацию дыма.

Кроме котельных агрегатов дымососы Д могут использоваться в составе различных технологических установок, где требуется интенсивное перемещение рабочей воздушной среды.

Самыми востребованными моделями дымососов являются дымососы Д-2,7 и Д-3,5.

Данные модели тягодутьевых машин всегда присутствуют в наличии на складе производителя.



Конструкция дымососов Д

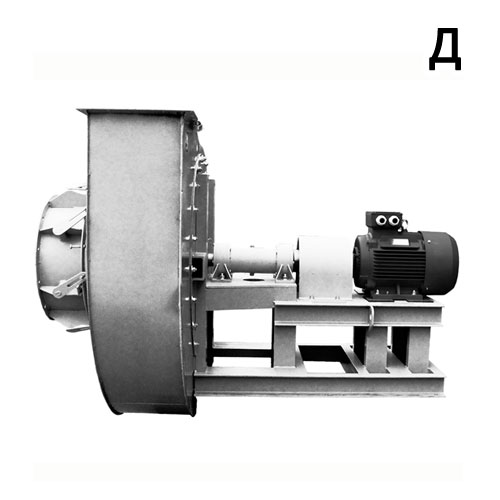

Дымососы Д выпускаются в виде моноблока. На единой опорной раме, представляющей собой сварную металлоконструкцию, располагается электропривод, подключенный к центробежному вентилятору. Всасывание воздуха происходит вдоль оси рабочего колеса вентилятора, а выброс – через улитку под углом 90 градусов к оси.

Котельные дымососы Д выпускаются с поворотной улиткой, что дает возможность направить выходной патрубок под углом от 0 до 270 градусов (шаг поворота – 15 градусов). На выходном патрубке улитки предусмотрен прямоугольный фланец с отверстиями под стыковку оборудования с воздуховодами вентиляционной системы.

Установка дымососов Д производится на фундамент или перекрытие здания. В опорной раме предусмотрены отверстия под анкерное крепление. Для снижения уровня вибрации и шумов рекомендуется использовать виброизолирующие прокладки между рамой и поверхностью опоры.

По исполнению Д делятся на правые и левые (по направлению вращения рабочего колеса вентилятора, если смотреть со стороны электропривода).



Условия эксплуатации

Дымососы Д рассчитаны на эксплуатацию в регионах с умеренным климатом (в соответствии с требованиями ГОСТ 15150). Температура окружающей среды при размещении и работе тягодутьевых машин должна находиться в диапазоне от -30 до +40С.

Не рекомендуется производить запуск котельного дымососа Д, если температура корпуса находится ниже отметки -30С.

Максимальная температура перемещаемой среды составляет +200С.

Категория размещения котельных дымососов Д согласно ГОСТ 15150 может соответствовать 1-4. Если тягодутьевая машина серии Д предназначена для эксплуатации в неблагоприятных условиях, по договоренности с производителем возможно изготовление дымососов из износостойких марок стали и с утолщенным корпусом.

Технические характеристики дымососов (тягодутьевых машин) Д

Дымососы серии Д Электродвигатель Параметры в рабочей зоне Масса не более, кг
Типоразмер Мощность, кВт Частота вращения, мин-1 Производительность 103 х м3/час Полное давление,
Па
Д-2,7 исп 1 5А80МВ4 1,5 1500 500 300 45
5А80МА2 1,5 3000 1000 1200 42
Д-3,5 исп 1 5А100S4 3 1500 3700 630 65
АИР100L2 5,5 3000 2200 2100 77
Д-12 исп 1 5А225М8 30 750 26500 1510 1215
5АМ250М6 55 1000 35500 2430 1325
Д-12 исп 3 5А225М8 30 750 26500 1510 1555
5АМ250М6 55 1000 35500 2430 1665
Д-13,5 исп 3 5АМ280S8 55 750 45000 1770 1650*
5АМ315М6 132 1000 60000 3140
Д-15,5 исп 3 5АМ315М10 75 600 50000 1800 2280*
АИР355S8 132 750 63000 2850
АДН-315-6 315 1000 80000 5000
Д-18 исп 3 АИР355S8 132 750 103000 3100 3810*
АИР355М8 160 750 103000 3100
Д-20 ДА304-400У-8 250 750 122000 3850 4290*

* – Масса без электродвигателя.
