Вентилятор дутьевой серии ВДН

Print Friendly, PDF & Email

Дымососы (тягодутьевые машины) ВДН предназначены для нагнетания приточного воздуха через газоходы к котельным топкам, используются в целях отвода дыма и продуктов горения.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Промышленные дымососы ДН

Дымососы (тягодутьевые машины) ВДН предназначены для нагнетания приточного воздуха через газоходы к котельным топкам. Дымососы серии ВДН рассчитаны на одностороннее всасывание. Допускается эксплуатация дутьевых машин в паровых котельных агрегатах с уравновешенной тягой производительностью 1-25 тонн пара ежечасно. Помимо котельных агрегатов дымососы ВДН могут применяться в различных технологических установках в целях подачи приточного воздуха, а также для утилизации дыма от газомазутных отопительных агрегатов с уравновешенной тягой.

Вентиляторы дутьевые ВДН используются в целях отвода дыма и продуктов горения от топок котельных агрегатов за счет создания принудительной тяги. Для повышения надежности работы оборудования и продления общего срока службы рекомендуется в составе вытяжной системы дополнительно использовать газовые очистительные устройства.

На сегодняшний день самыми востребованными моделями являются дутьевые вентиляторы ВДН-6,3; ВДН-10 и ВДН-12,5.

Перечисленные модели дутьевых вентиляторов всегда имеются в наличии на складах изготовителя.



Дутьевые вентиляторы ВДН

Дутьевые машины ВДН выпускаются в широком диапазоне типоразмеров, что дает возможность выбрать оптимальную модель под конкретные условия эксплуатации.

Конструктивно дымососы ВДН имеют моноблочное исполнение: на единой раме сварной конструкции крепятся электропривод и центробежный вентилятор с патрубком по типу «улитка».

Вентиляторы, которыми комплектуются дымососы, работают на одностороннее всасывание и среднее или высокое развиваемое давление. Рабочее колесо вентилятора имеет 16 загнутых назад лопаток.

В нижней части сварной рамы дымососов предусматриваются отверстия для анкерного крепления оборудования к фундаменту или перекрытиям здания. Для снижения вибраций и уровня шума необходимо использовать между рамой и опорной плоскостью виброгасящие прокладки.

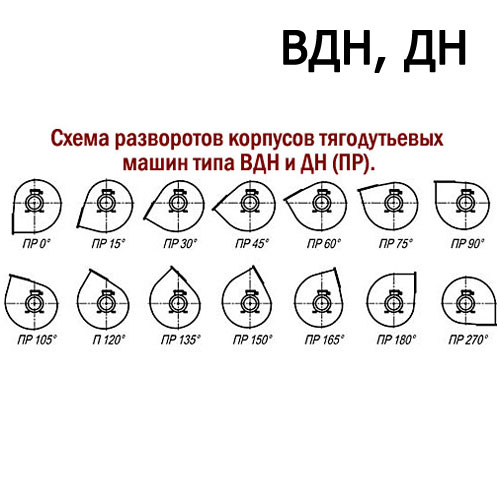

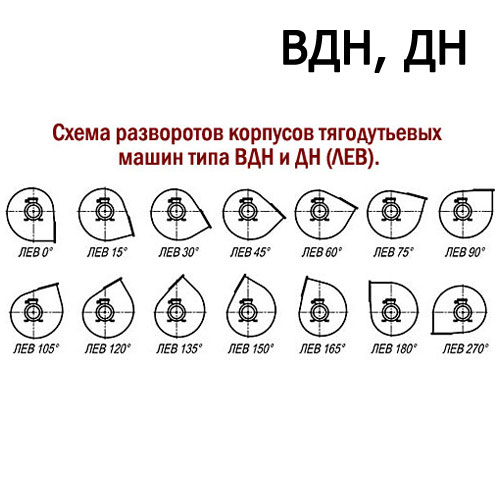

Конструкцией тягодутьевых вентиляторовн ВДН предусмотрена возможность поворота корпуса-«улитки» при монтаже под необходимым углом к горизонту. На входном и выходном патрубках «улитки» предусмотрены фланцы с отверстиями для крепления дымососов к воздуховодам.

По направлению вращения колеса центробежного вентилятора дымососы ВДН делятся на два исполнения: правое и левое.



Условия эксплуатации дымососов ВДН

Дутьевые вентиляторы ВДН эксплуатируются при t окружающего воздуха -30…+40С. Максимальная допустимая температура рабочей среды (приточного воздуха или газовоздушной смеси) не должна превышать +200С.

Дымососы ВДН рассчитаны на продолжительную эксплуатацию в климатических условиях У по ГОСТ 15150, размещение – по 2 категории.



Вентиляторы дутьевые ВДН выпускаются в широком спектре типоразмеров, что дает полную свободу выбора оборудования в точном соответствии с расчетными техническими характеристиками.

Самыми компактными представителями серии являются дымососы ВДН-6,3 мощностью 4 кВт, рассчитанные на производительность по воздуху 3400 х103 метров кубических в час при развиваемом полном давлении 545 Па и 435 Па соответственно.

Наиболее мощными и производительными представителями продуктовой линейки являются дымососы ВДН-21, рассчитанные на эксплуатации в помещениях с большой площадью (например, складские и производственные цеха). Максимальная мощность таких машин составляет 400 кВт, при производительности по воздуху 135000 х103 м.куб./час и развиваемом полном давлении 7200 Па (ВДН-21).

Вентиляторы дутьевые ВДН комплектуются асинхронным приводом переменного тока. Стандартное исполнение привода предназначено для питания от сети 380В (коробка на 3 клеммы), но возможна комплектация моделей дымососов от ВДН-6,3 до ВДН-21 асинхронными двигателями, работающими от сети 220 В (коробка на 6 клемм).

Технические характеристики дымососов (тягодутьевых машин) ВДН

Дымососы серии ВДН Электродвигатель Параметры в рабочей зоне Масса, кг
Электродвигатель Мощность, кВт Частота вращения, мин–¹ Производ. 10³ х м³/час Полное давление, Исполнение
Па 1 2 3
ВДН-6,3 АИР112МВ6 4 1000 3400 545 325 510 460
АИР112М4 5,5 1500 5100 1230 325 510 460
ВДН-8  5А160S6 11 1000 6700 970 505 700 655
5А160S4 15 1500 10460 2200 505 700 655
ВДН-9  5А160S6 11 1000 9930 1230 550 780 725
5А160S4 15 1500 14900 2800 550 780 725
ВДН-10 5А160S6 11 1000 13620 1550 620 885 925
АИР180М4 30 1500 20450 3450 700 950 990
ВДН-11,2 5А200М6 22 1000 19100 1900 920 1325 1270
5А200L4 45 1500 28750 4400 980 1390 1375
ВДН-12,5 5А200L6 30 1000 26600 2350 1130 1515 1460
5АМ250М4 90 1500 39900 5300 1390 1770 1750
ВДН-13 5АМ250S6 45 1000 40000 2250 1400 1780 1760
5А280М4 132 1500 60000 5000 1655 2220
ВДН-15 5А280S8 55 750 37500 2200 2100*
5А280S6 75 1000 50000 3700
АИР355М4 315 1500 78000 8200
ДАЗО4-400ХК-4 315 1500 78000 8200
ВДН-17 5А315S8 90 750 57000 2650 2320*
АИР355S6 160 1000 75000 3800
ДАЗО4-450Х-4 630 1500 110000 10900
ВДН-19 5АМ315В-8 160 750 78000 3300 3150*
АОД-315-6 315 1000 105000 5850
ДАЗО4-400Х-6МУ-1 315 1000 100500 5850
ВДН-21 АИР355МА8 160 750 105000 4000 4340*
АИР355МВ8 200 750 105000 4000
ДАЗО4-400Х-8 200 750 105000 4000
ДАЗО4-400У-6 400 1000 135000 7200

* – Масса без электродвигателя
