Блоки вентиляторов Нововент

Блоки вентиляторов центральных кондиционеров предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Скачать

Каталог: Центральные кондиционеры Нововент и оборудование к ним.pdf

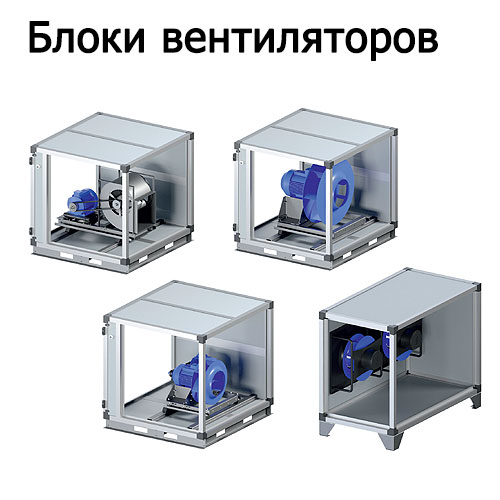

Блоки вентиляторов центральных кондиционеров Нововент предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха. По конструктивному исполнению они делятся на два вида: блок вентилятора с клиноременной передачей и блок вентилятора со свободным колесом.

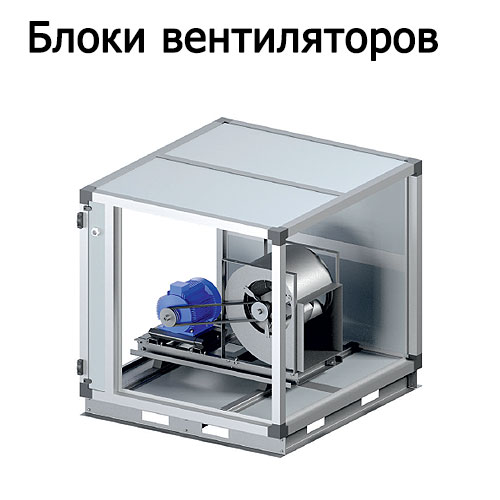

Блок вентилятора с ременной передачей.

Обычно применяется при расходах воздуха свыше 50000 м3/ч и необходимости преодолеть большое сопротивление сети воздуховодов. Внутри блок представляет из себя конструкцию, из вентилятора двустороннего всасывания с вперед или назад загнутыми лопатками и электродвигателя, установленную на виброизолированную раму. Электродвигатель закреплен на специальной плите, позволяющей легко натягивать ремень. В качестве привода используются трехфазные асинхронные двига­тели с напряжением 380V степенью защиты до IP55 и классом энергоэффективности до IE2. Для обеспечения бесперебойной работы вентилятора в случае выхода из строя электродвигателя возможна установка дополнительного резервного привода в блок.

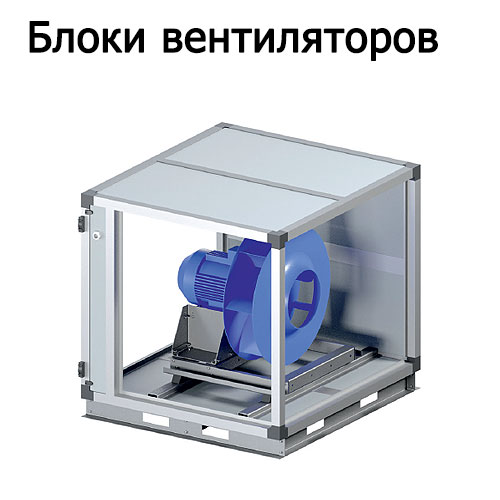

Блок вентилятора со свободным колесом.

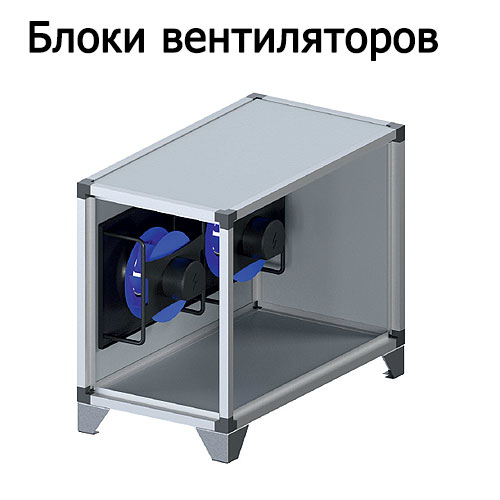

Применяются в системах с расходом от 1000 м3/ч до 100000 м3/ч с относительно низким сопротивлением сети возду­ховодов. Отличаются от клиноременных большей энергоэффек­тивностью, за счет расположения рабочего колеса непосред­ственно на валу электродвигателя. Внутри блок представляет из себя конструкцию, из рабочего колеса с назад загнутыми лопатками и электродвигателя, установленную на виброизолированную раму. Также возможна параллельная установка нескольких рабочих колес в одном блоке, для достижения опти­мального расхода электроэнергии и увеличения производи­тельности. Для плавного регулирования расхода воздуха вент- блоки могут комплектоваться частотными преобразователями. Стандартно в качестве привода используются трехфазные асин­хронные двигатели с напряжением 380V степенью защиты до IP55 и классом энергоэффективности до IE2. Для обеспечения бесперебойной работы вентилятора в случае выхода из строя электродвигателя возможна установка дополнительного резерв­ного привода в блок. По запросу возможна установка ЕС-двигателя. Специальные высокопроизводительные электроннокомму­тируемые электродвигатели (ЕС) обладают значительно меньшим потреблением энергии и имеют встроенный регулятор оборотов. Резервирование вентиляторов с ЕС двигателем осуществляется путем параллельной установки дублирующего агрегата в блок.

Комплектация рабочими колесами

Комплектация кондиционеров рабочими колесами

Типоразмер центрального кондиционера Диаметр рабочего колеса, мм

Нововент
1.6 220, 250
3,15 250, 280, 310, 350, 400
5 280, 310, 350, 400
6,3 310,350, 400
8 350, 400, 450, 500, 560
10 450, 500, 560, 630
12,5 500, 560, 630, 710
16 500, 560, 630, 710, 800
20 560, 630, 710, 800
2Б 630, 710, 800, 900
31,5 630, 710, 800, 900,1000
40 630, 710, 800, 900,1000
50 710, 800, 900,1000

Нововент-М
40-20 220, 250
50-25 220, 250
50-30 250, 280, 310
60-30 280, 310
60-35 310, 350
70-40 310, 350
80-50 350, 400
90-50 350, 400, 450
100-50 400, 450

Нововент-N
Мб 350, 400, 450, 500, 560
М7 450, 500, 560, 630
М8 500, 560, 630, 710
М12 500, 560, 630, 710, 800
М20 560, 630, 710, 800
М25 630, 710, 800, 900,1000
МЗО 630, 710, 800, 900,1000
М35 710, 800, 900,1000



Комплектация рабочих колес электродвигателями

Диаметр рабочего колеса, мм Электродвигатель Номинальная сила тока при напряжении сети 380V и частоте 50Hz, А
Мощность, кВт Частота вращения, об/мин
220 0,37 3000 0,99
0,55 3000 1,4
0,75 3000 1,77
250 0,55 3000 1,4
0,75 3000 1,77
1,1 3000 2,55
1,5 3000 3,4
280 0,75 3000 1,77
1,1 3000 2,55
1,5 3000 3,4
310 0,75 3000 1,77
1,1 3000 2,55
1,5 3000 3,4
2,2 3000 4,8
350 0,75 1500 2,18
1,1 1500 2,9
1,5 1500 3,7
1,5 3000 3,4
2,2 3000 4,8
3 3000 6,2
4 3000 8,1
400 1,1 1500 2,9
1,5 1500 3,7
2,2 1500 5,3
1,1 3000 2,55
2,2 3000 4,8
3 3000 6,2
4 3000 8,1
5,5 3000 11
450 0,55 1500 1,67
0,75 1500 2,18
1,1 1500 2,9
1,5 1500 3,7
3 3000 6,2
4 3000 8,1
5,5 3000 11
7,5 3000 15,07
500 0,55 1000 1,74
0,75 1000 2,3
1,1 1000 3,2
1,5 1000 4,1
1,1 1500 2,9
1,5 1500 3,7
2,2 1500 5,3
3 1500 6,8
4 1500 8,8
5,5 1500 11,7
5,5 3000 11
7,5 3000 15,07
11 3000 21,1
560 0,55 1000 1,74
0,75 1000 2,3
1,1 1000 3,2
2,2 1500 5,3
3 1500 6,8
4 1500 8,8
5,5 1500 11,7
7,5 1500 15,6
7,5 3000 15,07
11 3000 21,1
630 0,55 750 2,17
0,75 750 2,1
1,1 750 3
1,5 1000 4,1
2,2 1000 5,6
3 1000 7,4
3 1500 6,8
4 1500 8,8
5,5 1500 11,7
7,5 1500 15,6
710 0,75 750 2,1
1,1 750 3
1,5 750 4,6
2,2 1000 5,6
3 1000 7,4
4 1000 9,6
5,5 1500 11.7
7,5 1500 15,6
11 1500 22,2
15 1500 30,1
800 1,1 750 3
1,5 750 4,6
2,2 750 6,3
3 750 8
4 1000 9,6
5,5 1000 12,9
7,5 1000 16,5
11 1500 22,2
15 1500 30,1
18,5 1500 36
22 1500 43,2
900 2,2 750 6,3
3 750 8
4 750 10,5
5,5 1000 12,9
7,5 1000 16,5
11 1000 24,2
15 1000 33
18,5 1000 36,9
18,5 1500 36
22 1500 43,2
30 1500 57
1000 4 750 10,5
5,5 750 13,6
7,5 750 18
11 750 26
15 1000 33
18,5 1000 36,9
22 1000 44,7
30 1000 59,6
30 1500 57
37 1500 70,9

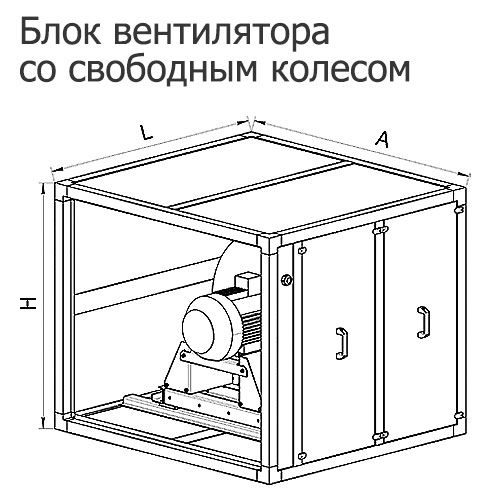

Таблица габаритных размеров стандартных блоков вентилятора со свободным колесом

Таблица габаритных размеров стандартных блоков вентилятора со свободным колесом



Блок вентилятора со свободным колесом для центральных кондиционеров Нововент

Размеры, мм Типоразмер центрального кондиционера Нововент
1,6 3,15 5 6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100
А 660 660 960 1310 1000 1310 1310 1620 1920 1920 1920 2220 2320 2620 3220 3820
Н 460 760 760 810 1110 1110 1410 1410 1410 1710 2020 2020 2620 2620 2620 2620
L 600 700 700 740 840 1100 1200 1200 1200 1200 1500 1700 2000 2000 2000 2000



Блок вентилятора со свободным колесом для центральных кондиционеров Нововент-М

Размеры, мм Типоразмер центрального кондиционера Нововент-М
40-20 50-25 50-30 60-30 60-35 70-40 80-50 90-50 100-50
А 610 710 710 810 810 910 1010 1125 1225
Н 420 470 Б20 520 570 620 720 740 740
L 600 600 600 600 700 700 800 900 900



Блок вентилятора со свободным колесом для центральных кондиционеров Нововент-N

Размеры,

мм

 Типоразмер центрального кондиционера Нововент-N
М6 М7 М8 М12 М20 М25 М30 М35
А 1100 1100 1320 143Б 1660 2045 2485 2485
Н 1100 1320 1320 143Б 1660 2045 2045 2485
L 1100 1110 1200 1200 1700 1700 2000 2000
