Описание товара
Воздушно-тепловые завесы КЭВ cерия 500W БРИЛЛИАНТ: КЭВ-130П5133W, КЭВ-190П5143W
Воздушно-тепловые завесы КЭВ cерия 500W КОМФОРТ: КЭВ-130П5131W, КЭВ-190П5141W
Тепловые завесы cерия КЭВ серия 500W ОПТИМА: КЭВ-130П5132W, КЭВ-190П5142W
Преимущества
Параллельно установленные вентиляторы образуют широкую воздушную струю с высокой заграждающей способностью.
Варианты изготовления корпуса
Передняя панель завес «Бриллиант» из полированной нержавеющей стали с декоративными гранями. Завеса «Оптима» белая (RAL 9003). Корпус «Комфорт» светло-серый (RAL 7004), передняя панель — белая (RAL 9003), по заказу — из нержавеющей стали.
Монтаж завес
Горизонтальный и вертикальный. Габаритные размеры указаны без учета выступающих патрубков и кронштейнов.
Комплектация
Пульт управления и монтажные кронштейны. Завесы «Комфорт» — пульт HL10, «Бриллиант» — пульт HL18, «Оптима» — пульт IR03.
БРИЛЛИАНТ
| Завесы с электрическим источником тепла |
КЭВ-130П5133W |
КЭВ-190П5143W |
| Параметры питающей сети |
В/Гц |
220/50 |
220/50 |
| Расход воздуха |
м3/час |
4300/5500/6100 |
7400/8000/8800 |
| Скорость воздуха на выходе из сопла |
м/с |
10 |
10 |

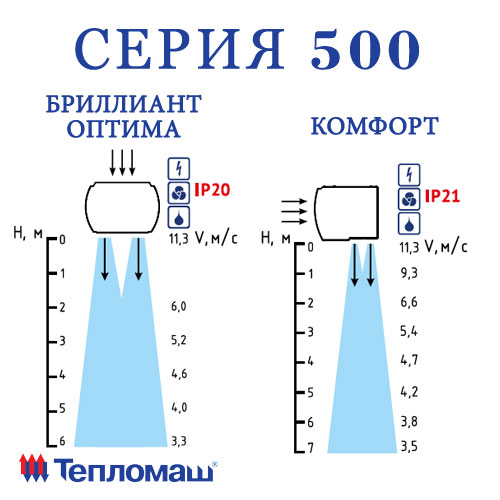

| Эффективная длина струи* |
м |
6 |
6 |
| Габаритные размеры (ДхШхВ)** |
мм |
1690х600х410 |
2120х600х410 |
| Масса (без воды) |
кг |
72,5 |
85 |
| Максимальный ток |
А |
5,25 |
5,4 |
| Потребляемая мощность двигателей |
Вт |
1000 |
1100 |
| Звуковое давление на расстоянии 5 м |
дБ(А) |
68 |
67 |
| Количество завес, подключаемых к одному пульту управления |
шт. |
не ограничено |
| Присоединительные размеры патрубков |
дюйм |
¾” |
¾” |
* см. ссылку «Общие рекомендации по защите проема завесами»
Тепловые характеристики завес при температуре воздуха в помещении +15 °С
КЭВ-130П5133W
| Температура воды на входе/выходе |
°С
|
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
| Расход воздуха 6100/4300 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
| Тепловая мощность |
кВт |
82/65 |
77/61 |
71/56 |
68,5/54 |
55/43,5 |
29,5/23 |
| Подогрев воздуха |
°С |
40/45 |
37/42 |
34/39 |
33/37 |
27/30 |
14/15 |
| Расход воды |
л/с |
0,28/0,23 |
0,35/0,28 |
0,55/0,44 |
0,75/0,59 |
0,75/0,59 |
0,40/0,31 |
КЭВ-190П5143W
| Температура воды на входе/выходе |
°С
|
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
| Расход воздуха 8800/7400 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
| Тепловая мощность |
кВт |
126/113 |
117/104,5 |
105,5/94 |
100,5/90 |
81,5/72,7 |
46,5/41,5 |
| Подогрев воздуха |
°С |
42/45 |
39/42 |
35/38 |
34/36 |
27/29 |
16/17 |
| Расход воды |
л/с |
0,43/0,39 |
0,54/0,48 |
0,82/0,74 |
1,10/0,98 |
1,10/0,98 |
0,62/0,56 |
КОМФОРТ
| Завесы с электрическим источником тепла |
КЭВ-130П5131W |
КЭВ-190П5141W |
| Параметры питающей сети |
В/Гц |
220/50 |
220/50 |
| Расход воздуха |
м3/час |
4300/5700/6200 |
7100/7700/8800 |
| Скорость воздуха на выходе из сопла |
м/с |
10 |
10 |
| Эффективная длина струи* |
м |
6 |
6 |
| Габаритные размеры (ДхШхВ)** |
мм |
1620х420х500 |
2120х420х500 |
| Масса (без воды) |
кг |
68/73 |
82/88 |
| Максимальный ток |
А |
4,2 |
4,6 |
| Потребляемая мощность двигателей |
Вт |
1000 |
1100 |
| Звуковое давление на расстоянии 5 м |
дБ(А) |
67 |
67 |
| Количество завес, подключаемых к одному пульту управления |
шт. |
не ограничено |
| Присоединительные размеры патрубков |
дюйм |
¾” |
¾” |
* см. ссылку «Общие рекомендации по защите проема завесами»
Тепловые характеристики завес при температуре воздуха в помещении +15 °С
КЭВ-130П5131W
| Температура воды на входе/выходе |
°С
|
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
| Расход воздуха 6200/4300 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
| Тепловая мощность |
кВт |
82/65,4 |
77,9/61,5 |
71,8/56,4 |
69,3/54,3 |
55,8/43,6 |
30,0/23,3 |
| Подогрев воздуха |
°С |
39/45 |
37/42 |
34/39 |
33/37 |
27/30 |
14/16 |
| Расход воды |
л/с |
0,29/0,23 |
0,36/0,28 |
0,56/0,44 |
0,76/0,59 |
0,76/0,59 |
0,40/0,31 |
КЭВ-190П5141W
| Температура воды на входе/выходе |
°С
|
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
| Расход воздуха 8800/7100 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
| Тепловая мощность |
кВт |
126,1/110,1 |
117,1/102,1 |
105,7/91,8 |
101,0/87,6 |
81,5/70,7 |
46,5/40,4 |
| Подогрев воздуха |
°С |
41/46 |
39/42 |
35/38 |
34/36 |
27/29 |
16/17 |
| Расход воды |
л/с |
0,44/0,38 |
0,54/0,47 |
0,832/0,72 |
1,10/0,96 |
1,11/0,96 |
0,63/0,54 |
ОПТИМА
| Завесы с электрическим источником тепла |
КЭВ-130П5132W |
КЭВ-190П5142W |
| Параметры питающей сети |
В/Гц |
220/50 |
220/50 |
| Расход воздуха |
м3/час |
4300/5500/6100 |
7400/8000/8800 |
| Скорость воздуха на выходе из сопла |
м/с |
10 |
10 |
| Эффективная длина струи* |
м |
6 |
6 |
| Габаритные размеры (ДхШхВ)** |
мм |
1690х600х410 |
2210х600х410 |
| Масса (без воды) |
кг |
72,5 |
85 |
| Максимальный ток |
А |
5,25 |
5,4 |
| Потребляемая мощность двигателей |
Вт |
1000 |
1100 |
| Звуковое давление на расстоянии 5 м |
дБ(А) |
68 |
67 |
| Количество завес, подключаемых к одному пульту управления |
шт. |
не ограничено |
| Присоединительные размеры патрубков |
дюйм |
¾” |
¾” |
* см. ссылку «Общие рекомендации по защите проема завесами»
Тепловые характеристики завес при температуре воздуха в помещении +15 °С
КЭВ-130П5132W
| Температура воды на входе/выходе |
°С
|
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
| Расход воздуха 6100/4300 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
| Тепловая мощность |
кВт |
82/65 |
77/61 |
71/56 |
68,5/54 |
55/43,56 |
29,5/23 |
| Подогрев воздуха |
°С |
40/45 |
37/42 |
34/39 |
33/37 |
27/30 |
14/15 |
| Расход воды |
л/с |
0,28/0,23 |
0,35/0,28 |
0,55/0,44 |
0,75/0,59 |
0,75/0,59 |
0,40/0,31 |
КЭВ-190П5142W
| Температура воды на входе/выходе |
°С
|
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
| Расход воздуха 8800/74100 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
| Тепловая мощность |
кВт |
126/113 |
117/104,5 |
105,5/94 |
100,5/90 |
81,5/72,5 |
46,5/41,5 |
| Подогрев воздуха |
°С |
42/45 |
39/42 |
35/38 |
34/36 |
27/29 |
16/17 |
| Расход воды |
л/с |
0,43/0,39 |
0,54/0,48 |
0,82/0,74 |
1,10/0,98 |
1,10/0,98 |
0,62/0,56 |
