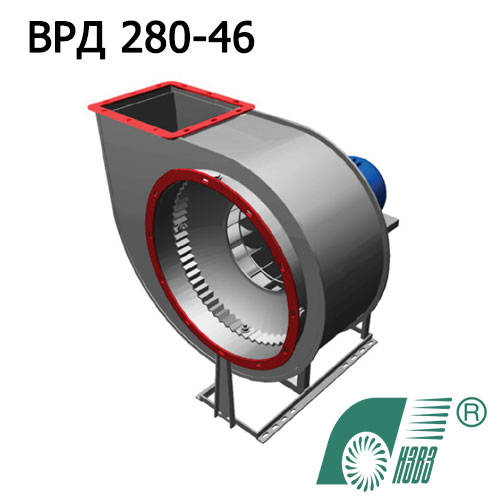

Вентиляторы радиальные дымоудаления среднего давления ВРД 280-46

Вентиляторы радиальные дымоудаления ВРД 280-46 предназначены для перемещения образующихся при пожаре дымогазовоздушных смесей.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Скачать

Рабочие характеристики и технические данные вентиляторов радиальных дымоудаления среднего давления ВРД 280-46.pdf

Вентиляторы радиальные дымоудаления среднего давления ВРД 280-46

Устанавливаются в специальных вытяжных вентиляционных системах для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения.



Конструкция радиальных вентиляторов ВРД ВРД 280-46

Вентиляторы серии ВРД 280-46 представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Количество лопаток — 32 шт. Направление вращения — правое или левое.



Эксплуатация вентиляторов дымоудаления ВРД 280-46

Вентиляторы дымоудаления должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Могут перемещать газовоздушные смеси с температурой до 600 °С в течение 120 минут. Перемещаемая дымовоздушная смесь не должна содержать взрывчатых веществ, волокнистых и липких материалов, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Вентилятор дополнительно может быть укомплектован защитным кожухом, предназначенным для защиты электродвигателя от атмосферных осадков.

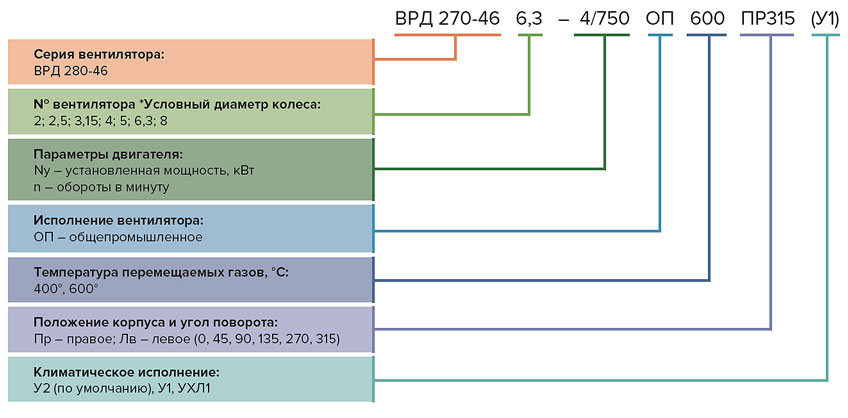

Пример обозначения радиальных вентиляторов ВРД 280-46:

Пример обозначения радиальных вентиляторов ВРД 280-46:

Акустические характеристики

Акустические характеристики вентиляторов ВРД 280-46

Колесо Значение Lwi (дБ) в октавных полосах f, Гц Lwa, дБА
№ n 63 125 250 500 1000 2000 4000 8000
2 1340 69 69 73 75 82 68 65 58 84
2900 81 81 86 89 92 93 85 82 97
2,5 1337 74 74 75 76 77 72 70 68 81
2850 89 90 90 91 92 93 88 86 98
3,15 920 72 72 74 80 67 64 57 54 81
1395 77 77 81 83 89 76 73 66 90
4 945 80 81 81 83 79 76 73 66 85
1420 88 90 91 90 92 89 86 73 94
5 970 85 86 90 92 88 84 79 71 92
1450 93 94 95 99 102 97 93 86 104
6,3 720 86 87 91 93 89 85 80 72 91
970 94 95 89 101 97 93 88 80 108
8 725 94 95 99 101 97 93 88 80 101
980 101 102 106 108 104 100 95 87 108



Технические характеристики вентиляторов радиальных дымоудаления ВРД 280-46

№ Электродвигатель Масса (max), кг Виброизоляторы
Тип Ny, кВт n, об/мин Iном, А Iпуск, А Пружинные Резиновые
ВРД 280-46 №2 56В4 0,18 1340 0,67 3,35 20 ДО-38 (5 шт.) ВКО2530РМ (М6) (4 шт.)
63А4 0,25 1340 0,87 4,35 21
63В4 0,37 1340 1,18 5,9 22
80А2 1,5 2900 3,24 22,7 28
80В2 2,2 2900 4,63 32,41 32
ВРД 280-46 №2,5 63В4 0,37 1320 1,18 5,9 28 ДО-38 (5 шт.) ВКО2530РМ (М6) (4 шт.)
71А4 0,55 1337 1,66 8,3 29
71В4 0,75 1337 2,11 10,55 30
80В2 2,2 2850 4,63 32,41 37
90L2 3,0 2850 6,35 44,45 41
100S2 4,0 2850 7,95 59,63 50
100L2 5,5 2850 10,8 81 54
ВРД 280-46 №3,15 71В6 0,55 920 1,77 8,14 39 ДО-39 (5 шт.) ВКО3030РМ (М8) (4 шт.)
80А6 0,75 920 2,23 10,04 43
80В6 1,1 920 3,14 14,13 45
80А4 1,1 1395 2,68 14,74 43
80В4 1,5 1395 3,5 19,25 45
90L4 2,2 1395 5,08 33,02 52
100S4 3,0 1395 6,79 47,53 63
ВРД 280-46 №4 80В6 1,1 920 3,14 14,13 55 ДО-40 (5 шт.) ВКО4030РМ (М8) (4 шт.)
90L6 1,5 925 4,17 25,02 62
100L6 2,2 945 5,58 33,48 77
112МА6 3,0 945 7,64 45,84 90
100L4 4,0 1440 8,52 59,64 76
112М4 5,5 1460 11,58 81,06 94
132S4 7,5 1420 15,71 117,83 114
132М 11,0 1420 22,78 170,85 126
ВРД 280-46 №5 112МА6 3,0 960 7,64 45,84 112 ДО-41 (5 шт.) ВКО5040РМ (М10) (4 шт.)
112МВ6 4,0 960 9,16 54,96 113
132S6 5,5 970 12,8 89,6 132
132М6 7,5 970 17,3 121,1 142
160S6 11,0 970 24 156 205
132М4 11,0 1450 22,78 170,85 151
160S4 15,0 1450 29,94 209,58 205
160М4 18,5 1450 36 270 209
180S4 22,0 1455 42 294 244
180М4 30,0 1455 57,58 403,06 257
ВРД 280-46 №6,3 132S8 4,0 720 10,47 62,82 188 ДО-42 (5 шт.) ВКО5040РМ (М10) (4 шт.)
132М8 5,5 720 13,83 82,98 197
160S8 7,5 725 18,17 99,94 241 ВКО6040РМ (М10) (4 шт.)
160М8 11,0 725 25,64 166,66 266
160S6 11,0 970 24 156 247
160М6 15,0 970 31,26 218,82 270
180М6 18,5 970 37 240,5 299
200М6 22,0 970 44 308 344
200L6 30,0 980 60 390 382
ВРД 280-46 №8 160М8 11.0 725 25,64 166,66 369 ДО-43 (5 шт.) ВКО6040РМ (М10) (4 шт.)
180М8 15,0 725 35 192,5 410
200М8 18,5 725 39,04 234,24 451 ВКО7050РМ (М10) (4 шт.)
200L8 22,0 725 48 6 456
225М8 30,0 730 62,25 373,5 556
200М6 22,0 970 44 308 447
200L6 30,0 980 60 390 485
225М6 37,0 980 71 461,5 539
250S6 45,0 980 85 595 629
250М6 55,0 980 103 772,5 673
280S6 75,0 980 140 1050 807
