Описание товара
Узлы прохода предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения. Узлы прохода общего назначения устанавливаются на железобетонные стаканы.
Узлы прохода вентиляционных шахт через покрытия зданий выполняются следующих исполнений:
- узел прохода без клапана и без кольца для сбора конденсата — УП1 — УП1 -10;
- узел прохода с клапаном с ручным управлением без кольца для сбора конденсата — УП 2 — УП 2-10;
- узел прохода с клапаном с ручным управлением и с кольцом для сбора конденсата — УП 2-11 — УП 2-21;
- узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и без кольца для сбора конденсата — УП 3 — УП 3-10;
- узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и с кольцом для сбора конденсата — УП 3-11 — УП 3-21.
Исполнительный механизм (электропривод) в комплект поставки не входит.
Узлы прохода не утепляются — утепленным является только клапан.

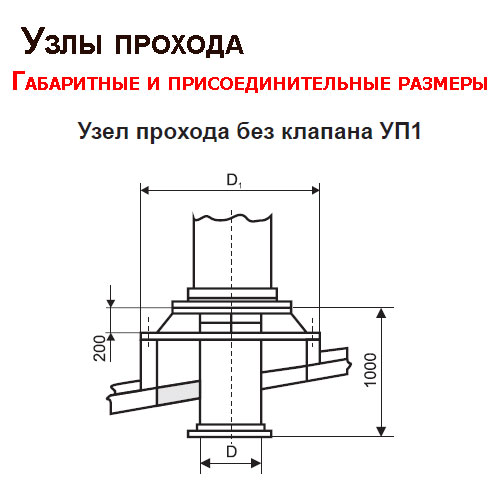

Технически характеристики узлов прохода без клапана УП1 и узлов прохода с клапанами и с ручным управлением У2
Габаритные и присоединительные размеры (мм)
| Узел прохода без клапана |
Масса, кг |
Узел прохода с ручным управлением |
D1 |
| Модель |
D |
Модель |
D |
Масса, кг |
Модель |
D |
Масса, кг |
| без кольца для сбора конденсата |
с кольцом для сбора конденсата |
| УП 1 |
200 |
17,6 |
УП 2 |
200 |
19,1 |
УП 2-11 |
200 |
20,1 |
540 |
| УП 1-01 |
250 |
18,6 |
УП 2-01 |
250 |
20,3 |
УП 2-12 |
250 |
21,5 |
| УП 1-02 |
315 |
29,9 |
УП 2-02 |
315 |
21,8 |
УП 2-13 |
315 |
23,2 |
| УП 1-03 |
400 |
26,0 |
УП 2-03 |
400 |
28,2 |
УП 2-14 |
400 |
29,8 |
840 |
| УП 1-04 |
450 |
30,0 |
УП 2-04 |
450 |
32,7 |
УП 2-15 |
450 |
34,4 |
| УП 1-05 |
500 |
36,0 |
УП 2-05 |
500 |
39,0 |
УП 2-16 |
500 |
40,8 |
| УП 1-06 |
630 |
41,0 |
УП 2-06 |
630 |
45,0 |
УП 2-17 |
630 |
46,5 |
1140 |
| УП 1-07 |
710 |
48,0 |
УП 2-07 |
710 |
52,0 |
УП 2-18 |
710 |
54,2 |
| УП 1-08 |
800 |
53,0 |
УП 2-08 |
800 |
58,0 |
УП 2-19 |
800 |
60,4 |
| УП 1-09 |
1000 |
65,2 |
УП 2-09 |
1000 |
73,2 |
УП 2-20 |
1000 |
77,0 |
1340 |
| УП 1-10 |
1250 |
77,0 |
УП 2-10 |
1250 |
86,0 |
УП 2-21 |
1250 |
90,0 |
1590 |
По отдельной заявке изготавливаются узлы прохода нестандартных размеров.

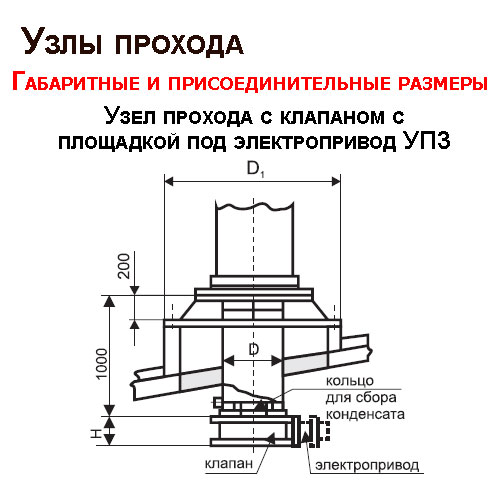

Узел прохода с клапаном с площадкой под электропривод УП3
Габаритные и присоединительные размеры (мм)
| Модель |
D |
Масса, кг |
Модель |
D |
Масса, кг |
н |
D1 |
Площадь клапана, м2 |
| без кольца для сбора конденсата |
с кольцом для сбора конденсата |
| УПЗ |
200 |
21,6 |
УП 3-11 |
200 |
22,6 |
50 |
540 |
0,031 |
| УП 3-01 |
250 |
22,8 |
УП 3-12 |
250 |
24,0 |
50 |
0,049 |
| УП 3-02 |
315 |
24,4 |
УП 3-13 |
315 |
25,8 |
50 |
0,78 |
| УП 3-03 |
400 |
30,8 |
УП 3-14 |
400 |
32,4 |
50 |
840 |
0,12 |
| УП 3-04 |
450 |
35,2 |
УП 3-15 |
450 |
37,0 |
50 |
0,16 |
| УП 3-05 |
500 |
41,5 |
УП 3-16 |
500 |
43,3 |
50 |
0,19 |
| УП 3-06 |
630 |
47,5 |
УП 3-17 |
630 |
50,0 |
50 |
1140 |
0,31 |
| УП 3-07 |
710 |
55,0 |
УП 3-18 |
710 |
57,4 |
50 |
0,39 |
| УП 3-08 |
800 |
63,0 |
УП 3-19 |
800 |
66,0 |
50 |
0,5 |
| УП 3-09 |
1000 |
80,2 |
УП 3-20 |
1000 |
84,0 |
64 |
1340 |
0,79 |
| УП 3-10 |
1250 |
92,0 |
УП 3-21 |
1250 |
97,0 |
72 |
1590 |
1,23 |
По отдельной заявке изготавливаются узлы прохода нестандартных размеров.
Пример обозначения:
узел прохода УП 3-02, где:
УП З — модель узла прохода;
02 — комплектация и типоразмер (по таблице габаритных размеров).
