ЦФ, ЦФС, ЦФВ, ЦФВС

Print Friendly, PDF & Email

ЦФ, ЦФС, ЦФВ, ЦФВС предназначены для очистки воздуха от различных видов пыли, образующейся при механической обработке на всех типах заточного и шлифовального оборудования, обдирочных станках и др.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Пылеулавливающие агрегаты ЦФ, ЦФС, ЦФВ, ЦФВС рекомендуются для очистки удаляемого воздуха при работах на всех типах заточного и шлифовального оборудования, обдирочных станках, в дробильно-размольных цехах и других пылящих производствах, а также при камнеобработке и в цехах механической обработки металла.



Пылеулавливающие агрегаты ЦФ, ЦФС, ЦФВ, ЦФВС применениются:

  • Шлифовка
  • Заточные станки
  • Обдирочные станки



Внимание: не использовать агрегат в процессах, образующих пожароопасные составляющие в пыли (бумага, дерево, резина и т.д.).



Агрегаты выпускаются в 4-х модификациях.

  • ЦФ – без вентилятора
  • ЦФС – без вентилятора с системой самоочистки
  • ЦФВ – агрегатированные с вентилятором
  • ЦФВC – агрегатированные с вентилятором и с системой самоочистки



Конструктивные особенности

Агрегаты ЦФ состоят из корпуса с входным и выходным патрубками.

Входной патрубок установлевается тангенциально оси агрегата, за счёт чего обеспечивается циклонный эффект (1-я ступень очистки).

В корпусе размещается жалюзийный сепаратор, обеспечивающий 2-ю ступень очистки  воздуха от средне и мелкодисперсной пыли и фильтрующий элемент тонкой очистки  на бумажно-тканевой основе  обеспечивающий  3-ю ступень очистки.

Наличие трёх ступеней обеспечивает общую степень очистки ~99%

В нижней части корпуса размещается  пылесборник.

Технические характеристики пылеулавливающих агрегатов ЦФ, ЦФС, ЦФВ, ЦФВС – 2000

Наименование показателей

Марка агрегата
ЦФ-2000 ЦФС-2000 ЦФВ-2000 ЦФВС-2000
Расход воздуха, м3 2000
Площадь фильтрующей поверхности, м2 19,5
Кол-во фильтрую элементов 1
Степень очистки,% 99
Сопротивление, Па 1400
Располагаемое давление в сети, Па 500
Потребляемая мощность, кВт 1,1 2,2



Напряжение электросети, В 220 380
Ёмкость пылесборника, дм3 30





Технические характеристики пылеулавливающих агрегатов ЦФ, ЦФС, ЦФВ, ЦФВС – 3000

Наименование показателей

Марка агрегата
ЦФ-3000 ЦФС-3000 ЦФВ-3000 ЦФВС-3000
Расход воздуха, м3 3000
Площадь фильтрующей поверхности, м2 30
Кол-во фильтрую элементов 1
Степень очистки,% 99
Сопротивление, Па 1400
Располагаемое давление в сети, Па 600
Потребляемая мощность, кВт 1,1 3



Напряжение электросети, В 220 380
Ёмкость пылесборника, дм3 30



Технические характеристики пылеулавливающих агрегатов ЦФ, ЦФС, ЦФВ, ЦФВС – 5000

Наименование показателей

Марка агрегата
ЦФ-5000 ЦФС-5000 ЦФВ-5000 ЦФВС-5000
Расход воздуха, м3 5000
Площадь фильтрующей поверхности, м2 50
Кол-во фильтрую элементов 1
Степень очистки,% 99
Сопротивление, Па 1400
Располагаемое давление в сети, Па 600
Потребляемая мощность, кВт 2,2 5,5



Напряжение электросети, В 220 380
Ёмкость пылесборника, дм3 30

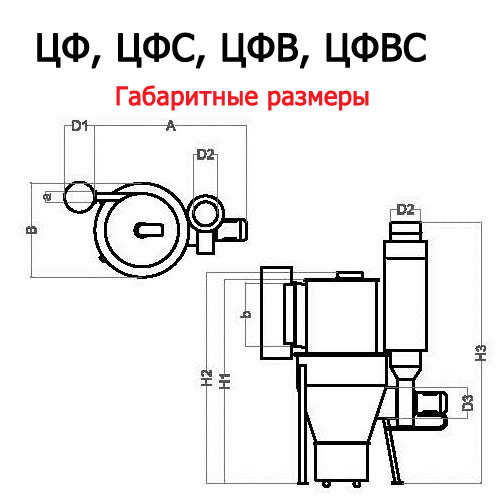

Габаритные размеры пылеулавливающих агрегатов ЦФ, ЦФС, ЦФВ, ЦФВС

Марка агрегат ЦФ-2000 ЦФС-2000 ЦФВ-2000 ЦФВС-2000 ЦФ-3000 ЦФС-3000 ЦФВ-3000 ЦФВС-3000 ЦФ-5000 ЦФС-5000 ЦФВ-5000 ЦФВС-5000
Размеры, мм Н1 1719 1721 2106
Н2 1744 1796 1796 2201 2201
Н3 2146 2270 2370
А 1376 1766 1781
В 774 1048 1058
a 62 120 110
b 520 410 750
D1 250 350 350 350 350
D2 250 350 350
D3 250 350 350
Масса, кг 78 87 127 131 95 104 134 141 150 170 230 250
