Описание товара
Регуляторы давления прямого действия «после себя» RDT-P производства «Теплосила» представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.
Регуляторы давления «после себя» RDT-P предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.
Регуляторы изготавливаются в климатическом исполнении УХЛ категории 3.1 по ГОСТ 15150, в соответствии с ТУ BY 691702510.001-2023
Присоединение регулятора к трубопроводу – фланцевое. Присоединение фланцев, размеры уплотнительных поверхностей и присоединительные размеры по ГОСТ 33259-2015.
Технические характеристики регуляторов давления «после себя» RDT-P:
Диаметр, DN: (15-200) мм
Давление среды, PN: 1.6; 2.5 МПа
Температура рабочей среды, Т: до 150 °С
Температура окружающей среды: (1-45) °С
Перекачиваемая среда: вода, растворы этилен/пропилен- гликоля (до 65%) и другие негорючие. взрывобезопасные, нетоксичные жидкие среды. (Регуляторы могут использоваться для работы на сжатый воздух со следующими параметрами среды: температура до 80 °С и давление до 2.5 МПа)
Преимущества
- Широкий диапазон Kvs на каждый диаметр
- Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)
- 7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия
- Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)
- Комплектная поставка (поставляется комплектом с импульсными трубками)
- Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)

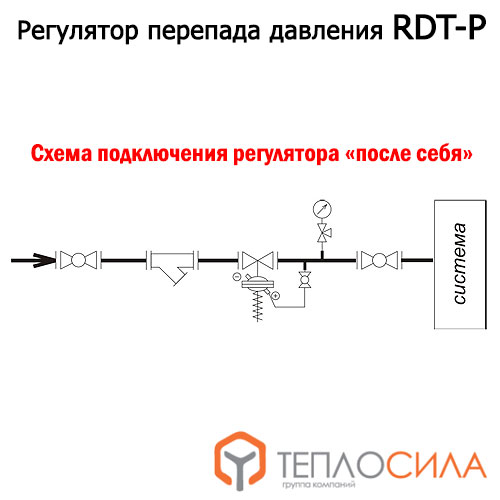

В ИТП регулятор давления «после себя» устанавливается:
- на подающем трубопроводе (общем трубопроводе теплосети или трубопроводе греющего контура отдельной системы) при высоком давлении для его снижения и предотвращения гидравлических ударов;
- на линии подпитки для поддержания заданного давления во внутреннем контуре независимой системы отопления.
Не работают при отсутствии расхода и в тупиковых схемах.
Материалы изготовления регуляторов RDT-P:
- корпус: серый чугун (PN 16), высокопрочный чугун (PN 25);
- корпус задатчика: серый чугун (PN 16); коррозионностойкая сталь либо конструкционная сталь с коррозионностойким покрытием (PN 25)4
- запорный узел (конус и седло) — коррозионностойкая сталь;
- мембрана и уплотнения — резина термостойкая из EPDM;
- направляющие втулки — фторопласт.
Обозначение регулятора давления «после себя» RDT-P
