Шумоглушащие пластины применяются для шумоглушителей пластинчатых ГП и изготавливаются в двух комплектациях.

Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

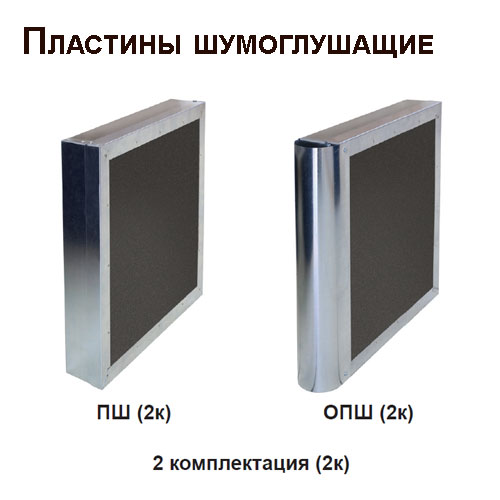

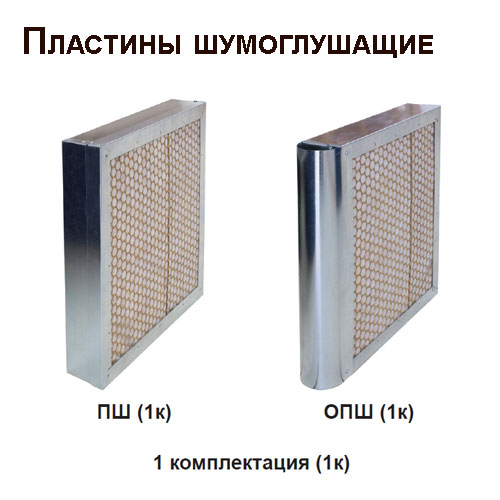

Шумоглушащие пластины изготавливаются в двух комплектациях: первая комплектация – пластины из звукоизоляционного материала URSA с перфорированной сеткой, вторая комплектация – пластины из минеральной звукопоглощающей плиты, оклеенной черным стеклохолстом повышенной плотности, благодаря чему не требуется установка дополнительной ветрозащиты.

Технические характеристики шумоглушителей пластинчатых прямоугольных ГП

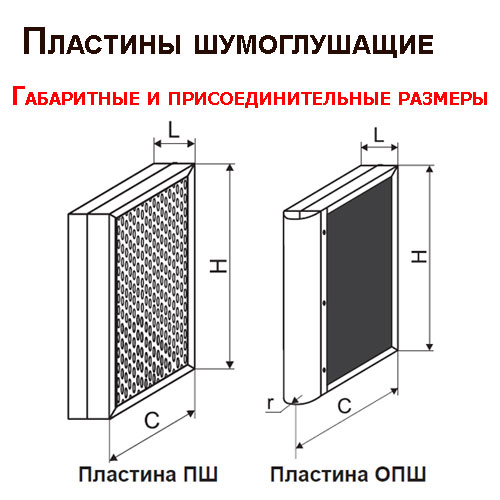

Габаритные и присоединительные размеры пластин ПШ и ОПШ (мм)

Модель

L. мм С, мм г, мм Н, мм
ПШ 500*500-100 100 500 500
ПШ 500*500-200 200 500 500
ПШ 500*1000-100 100 500 1 000
ПШ 1000*1000-100 100 1 000 1 000
ПШ 500*1000-200 200 500 1 000
ПШ 1000*1000-200 200 1000 1 000
ОПШ 500*500-100 100 500 50 500
ОПШ 500*500-200 200 500 100 500
ОПШ 750*1000-100 100 750 50 1 000
ОПШ 1000*1000-100 100 1000 50 1 000
ОПШ 750*1000-200 200 750 100 1 000
ОПШ 1000*1000-200 200 1 000 100 1 000

По отдельной заявке изготавливаются пластины нестандартных размеров.



Пример обозначения:

Пластина ПШ-1к-500*600-100, где:

ПШ – пластина шумоглушащая: (ОПШ – пластина шумоглушащая с обтекателем) 1 к — первая комплектация (2 к – вторая комплектация);

500*600 – типоразмер (по прямоугольному присоединительному сечению) (СхН), мм; 100 – толщина пластины шумоглушащей, мм;



Снижение уровней звуковой мощности

Толщина пластин, мм Расстояние между пластинами, мм Длина глушителя, мм Фактор свободной площади Снижение уровней звуковой мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
100 100 500 50 0,5 2 5 13 17 12 10 8
1 000 1 3 7 20 25 18 16 11
1 500 1 4 9 27 34 24 21 13
2 000 1,5 5 12 35 48 30 25 14
2 500 1.5 6 14 40 48 35 27 15
3 000 2 7 16 45 52 40 32 16
200 200 500 50 1 2 10 15 12 10 7 6
1 000 1.5 3 12 18 15 12 9 3
1 500 2 5 18 25 20 15 12 11
2 000 3 7 22 32 25 18 14 13
2 500 4 10 26 39 29 21 18 14
3 000 5 12 30 45 33 24 17 15
400 400 500 50 2 4 10 10 7 7 6 5
1 000 2,5 6 12 12 9 8 7 6
1 500 3,5 10 17 16 13 10 8 7
2 000 4 13 21 20 15 12 10 9
2 500 5 16 25 24 14 14 11 10
3 000 5 18 28 27 19 15 12 11
400 250 500 38 2,5 8 13 12 9 8 7 5
1 000 3 10 15 14 13 11 9 7
1 500 4 12 22 21 18 13 12 9
2 000 5 15 27 26 21 15 14 11
2 500 6 18 32 30 24 17 15 12
3 000 7 21 37 34 27 19 16 13
