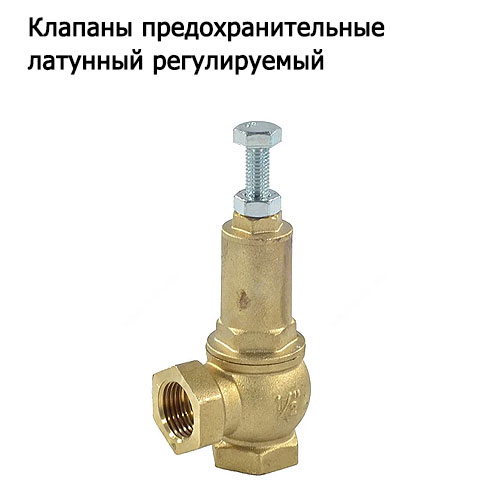

Клапаны предохранительные латунный регулируемый
Клапаны применяются для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления. Клапан может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давлением, напорных трубопроводов. В качестве рабочей среды может использоваться вода, водяной пар, гликолевые растворы (50%) и другие жидкие среды, нейтральные по отношению к материалам клапана. Клапан соответствует требованиям ГОСТ 12.2.085-2017, ГОСТ 24570-81, ГОСТ 31294-2005. Давление настройки клапана может регулироваться в пределах диапазона, указанного в таблице технических характеристик.
Технические характеристики клапанов предохранительных латунных регулируемых:
| Характеристика | 1/2″ | 3/4″ | 1« | 11/4″ | 11/2″ | 2« |
| Рабочее давление, бар | 16 | 16 | 16 | 16 | 16 | 16 |
| Диапазон настройки1, (Рн), бар | 1÷16 | 1÷16 | 1÷16 | 1÷16 | 1÷16 | 1÷16 |
| Заводское значение давления настройки, бар | 3 | 3 | 3 | 3 | 3 | 3 |
| Максимальная температура, °С | 150 | 150 | 150 | 150 | 150 | 150 |
| Диаметр седла, мм | 13 | 19 | 25 | 31 | 38 | 48 |
| Площадь седла, мм2 | 133 | 283 | 490 | 754 | 1134 | 1809 |
| Высота подъема золотника, мм | 0,65 | 0,95 | 1,25 | 1,55 | 1,9 | 2,4 |
| Площадь сечения проточной части, мм2 | 27 | 57 | 98 | 151 | 227 | 362 |
| Давление полного открытия, | 10% к давлению настройки | |||||
| Давление закрытия, | 20% к давлению настройки | |||||
| Допускаемое давление за клапаном2 | 10% от давления настройки | |||||
| Допускаемая протечка на клапане при рабочем давлении, см3/мин | 0 | 0 | 0 | 0 | 0 | 0 |
| Коэффициент расхода для пара, а1 | 0,139 | 0,111 | 0,122 | 0,141 | 0,140 | 0,133 |
| Коэффициент расхода для воды, а2 | 0,521 | 0,535 | 0,570 | 0,538 | 0,530 | 0,513 |
| Срок службы, лет | 20 | 20 | 20 | 20 | 20 | 20 |
1. Максимальное устанавливаемое давление, при котором клапан закрыт и обеспечивает герметичность системы (при отсутствии давления в отводящем трубопроводе).
2. Максимально допустимое давление в отводящем трубопроводе (противодавление), при котором клапан сохраняет свои настроечные характеристики.

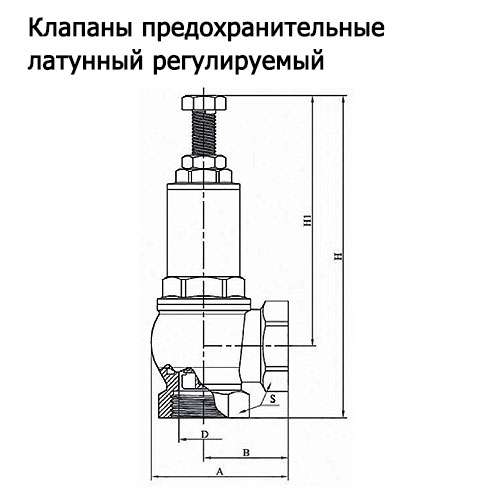

Устройство и принцип работы клапанов
Клапан состоит из корпуса 11, в котором расположен золотник (тарелка) 4 с прокладкой 3. Золотник через шток 5 подпружинен пружиной 9, расположенной в стакане 8, защищающем пружину от внешних воздействий. При помощи регулировочного болта 13, крышки 11 с контрящей гайкой 12 можно регулировать степень предварительного сжатия пружины, изменяя положение упорной шайбы 10. Превышение давления настройки вызывает сжатие пружины и открытие золотника со сбросом среды через выходной патрубок. Тарелка золотника 4 центрируется с помощью крестообразной направляющей 2. Между стаканом и корпусом расположена уплотняющая прокладка 6.
Материал клапанов:
| Поз. | Деталь | Материал |
| 1 | Корпус | Латунь НРЬ59-1 |
| 2 | Крестовина | Латунь НР659-1 |
| 3 | Прокладка золотника | EPDM |
| 4 | Тарелка золотника | Латунь НР659-1 |
| 5 | Шток | Латунь НР659-1 |
| 6 | Уплотнительное кольцо золотника | EPDM |
| 7 | Прокладка | PTFE |
| 8 | Стакан | Латунь НРЙ59-1 |
| 9 | Пружина | Сталь оцинкованная |
| 10 | Упорная шайба | Латунь НР659-1 |
| 11 | Крышка | Латунь НР659-1 |
| 12 | Контргайка | сталь |
| 13 | Регулировочный болт | сталь |
