Клапан балансировочный фланцевый 3080H ручной

Клапан 3080H предназначен для регулирования гидравлического сопротивления в системах теплоснабжения, кондиционирования и вентиляции.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Клапан балансировочный фланцевый 3080H ручной из чугуна для общепромышленного применения на промышленных трубопроводах с транспортировкой вода и водных растворов гликолей с давлением не более 16 атмосфер.



Технические характеристики балансировочных клапанов 3080H

Диапазон номинальных диаметров: Ду32-Ду600

Номинальное давление: 1,6 МПа

Макс, температура рабочей среды: до +120 °С

Класс герметичности: А по ГОСТ 9544-2015

Тип присоединения: фланцевое

Рабочая среда: вода и водные растворы гликолей

Габаритные и присоединительные размеры

Габаритные, присоединительные и весовые характеристики балансировочных клапанов 3080H

DN PN, МПа ØD ØD1 L H Вес, кг
32 1,6 180 128 4,9
40 200 142 5,9
50 165 230 142 7,4
65 185 150 290 228 14
80 200 150 310 235 16,7
100 220 150 350 239 21
125 250 150 400 298 32
150 285 150 480 311 39
200 340 280 600 507 83
250 405 420 730 570 139
300 460 420 850 686 177
350 520 420 980 681 408
400 580 640 1100 965 592
450 640 640 1200 972 684
500 715 640 1250 1065 836
600 840 640 1450 1180 1315

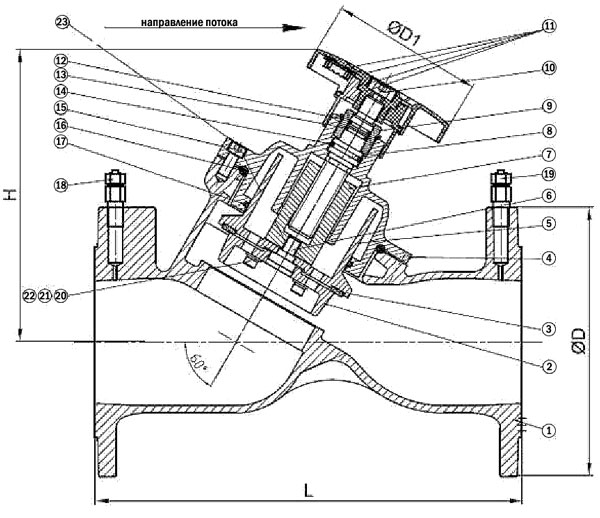

Спецификация материалов балансировочного клапана 3080H Ду32-Ду150

Спецификация материалов балансировочного клапана 3080H Ду32-Ду150

Наименование Материал
1 Корпус ВЧШГ EN-JS 1040
2 Клапан ВЧШГ EN-JS 1040
3 Прокладка EPDM
4 Крышка ВЧШГ EN-JS 1040
5 Скоба ВЧШГ EN-JS 1040
6 Винт Нерж. сталь BS970 304S15
7 Втулка Латунь CW617N
8 Шток Нерж. сталь BS970 410S21
9 Сальник Латунь CW617N
10 Винт Нерж. сталь BS970 304S15
11 Маховик ABS
12 Уплотнительное кольцо EPDM
13 Уплотнительное кольцо EPDM
11 Уплотнительное кольцо EPDM
15 Винт Нерж. сталь BS970 304S15
16 Уплотнительное кольцо EPDM
17 Уплотнительное кольцо EPDM
18 Ниппель (красный) Латунь CW617N
19 Ниппель (синий) Латунь CW617N
20 Винт Нерж. сталь BS970 304S15
21 Стопорное кольцо Нерж. сталь BS970 304S15
22 Шайба Нерж. сталь BS970 304S15
23 Колпачок NYLON



Спецификация материалов балансировочного клапана 3080H Ду200-Ду600

Спецификация материалов балансировочного клапана 3080H Ду200-Ду600

Наименование Материал
1 Корпус ВЧШГ EN-JS 1040
2 Прокладка EPDM
3 Клапан ВЧШГ EN-JS 1040
4 Гайка штока Латунь CW617N
5 Шток Нерж. сталь (Ду200-Ду300) ВS970 410S21
Нерж. сталь (Ду350-Ду500) ВS970 431S29
6 Крышка ВЧШГ EN-JS 1040
7 Втулка Латунь CW617N
8 Ограничительная втулка индикатора Латунь CW617N
9 Направляющая втулка индикатора Латунь CW617N
10 Шкала индикатора ABS
11 Индикатор ABS
12 Уплотнительная прокладка EPDN
13 Сальник ВЧШГ EN-JS 1040
14 Маховик ВЧШГ EN-JS 1040
15 Ниппель (красный) Латунь CW617N
16 Ниппель (синий) Латунь CW617N
17 Винт Нерж. сталь BS970 304S15
18 Шайба Нерж. сталь BS970 304S15
19 Установочный винт Нерж. сталь BS970 304S15
20 Болт Нерж. сталь BS970 304S15
21 Пружина Нерж. сталь BS970 304S15
22 Болт Нерж. сталь BS970 304S15
23 Пружина Нерж. сталь BS970 304S15
24 Колпачок ABS
25 Пружина Нерж. сталь BS970 304S15
26 Гайка Нерж. сталь BS970 304S15
27 Уплотнитель PTFE
28 Шайба Нерж. сталь BS970 304S15
29 Прокладка Латунь CW617N
30 Уплотнительное кольцо EPDM
