Описание товара

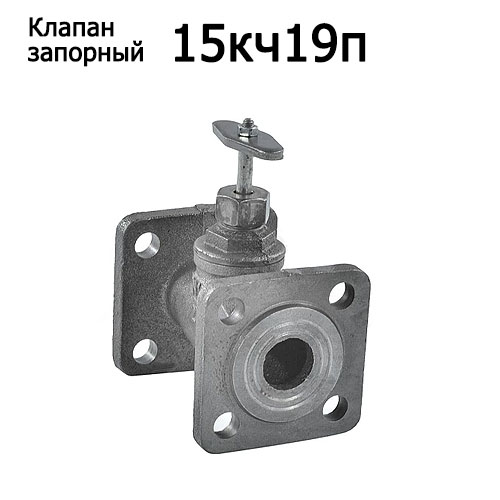

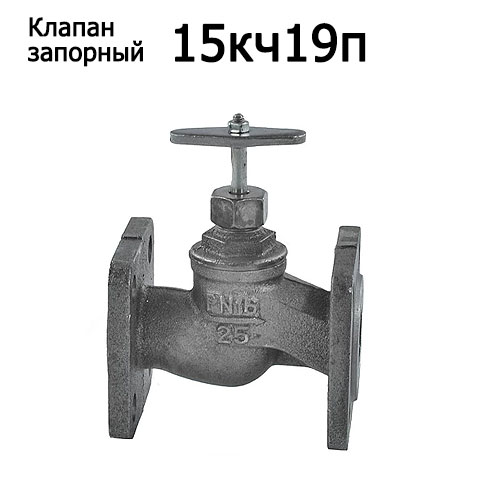

Клапан 15кч19п фланцевый применяются в качестве запорных устройств в трубопроводах для перекрытия потока рабочей среды. Направление среды — под золотник. Использование клапанов (вентилей) в качестве регулирующих устройств не допускается, т. е. золотник должен быть опущен или поднят до упора.

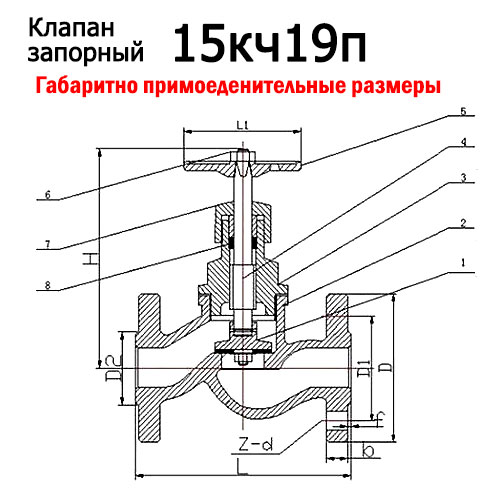

Клапан состоит из следующих основных деталей и узлов: корпуса (2) и крышки (3) из чугуна, золотника (1) с фторопластовой прокладкой, шпинделя (4) и маховика (5). Соединение корпуса и крышки резьбовое. Уплотнение шпинделя (8) – фторопластовая втулка. Подтяжка втулки производится накидной гайкой (7). Вращательное движение маховика передается на шпиндель и закрепленный на нем золотник закрывает/открывает проходное отверстие в корпусе клапана.
Технические характеристики запорных клапанов 115кч18п:
Типовая фигура: 15кч19п
Рабочее давление: 1,6 МРа
Температура рабочей среды: до + 200°С
Рабочая среда: вода, пар
Тип присоединения: фланцевое
Спецификация материалов запорного клапана 15кч18п:
- Золотник с прокладкой — Чугун (GG18) c цинковым покрытием + PTFE
- Корпус — Чугун (GG18)
- Крышка — Чугун (GG18)
- Шпиндель — Сталь (Q235) с цинковым покрытием
- Маховик — Чугун (GG18) с цинковым покрытием
- Гайка — Сталь
- Накидная гайка — Чугун (GG18)
- Уплотнение шпинделя — PTFE
