AXC/AXC-G/AXCBF

Print Friendly, PDF & Email

Вентиляторы AXC/AXC-G/AXCBF применяются для подпора воздуха в системах противодымной вентиляции, а также для общеобменной вытяжки из подземных автостоянок.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Осевые вентиляторы среднего давления AXC/AXC-G/AXCBF



Системы подпора воздуха AXC



Рекомендации по применению: Вентиляторы применяются для подпора воздуха в системах противодымной вентиляции (до 55оС), а также для общеобменной вытяжки с большим расходом воздуха (более 120 000 м3/час)

Конструкция: Корпус вентилятора изготовлен из оцинкованной стали методом горячего погружения. Лопасти изготовлены из литого алюминия, имеют аэродинамическую форму, установлены под заданным углом для достижения максимальной эффективности при работе

Двигатель: Электродвигатель вентилятора расположен в потоке воздуха, класс защиты двигателя IP55, класс изоляции F. Для тепловой защиты двигатель снабжен встроенным терморезистором PTC для подключения к внешнему устройству защиты.

Регулирование скорости: Скорость двигателей регулируется с помощью частотного преобразователя.

Подключение: Вентилятор имеет клеммную коробку на корпусе (класс защиты IP65) для подключения питания. Электрические схемы 13b, 15b, 17.

Монтаж: Вентилятор подключается к сети воздуховодов с помощью гибких вставок EV (доп. принадлежность). На заборе воздуха устанавливается защитная решетка типа SG (доп. принадлежность).

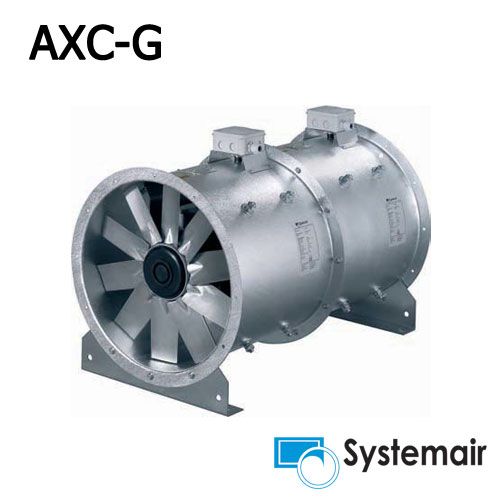

Вытяжные вентиляторы для гаражных помещений AXC-G



Рекомендации по применению: Вентиляторы применяются для подпора воздуха в системах противодымной вентиляции (до 55оС), а также для общеобменной вытяжки из подземных автостоянок с расходом воздуха (до 270000 м3/час).

Конструкция: Корпус вентилятора состоит из двух последовательно уставленных секций AXC.

Двигатель: Электродвигатели каждой секции вентилятора расположены в потоке воздуха, класс защиты двигателя IP55, класс изоляции F. Для тепловой защиты двигатели снабжены встроенным терморезистором PTC для подключения к внешнему устройству защиты.

Регулирование скорости: Скорость двигателей регулируется с помощью частотного преобразователя (подбирается на суммарный ток двигателей).

Подключение: Вентилятор имеет клеммную коробку на корпусе каждой секции (класс защиты IP65) для подключения питания. Электрические схемы 13b, 15b, 17.

Монтаж: Вентилятор подключается к сети воздуховодов с помощью гибких вставок EV (доп. принадлежность). На заборе воздуха устанавливается защитная решетка типа SG (доп. принадлежность). Используются 3 монтажных опоры MFA.

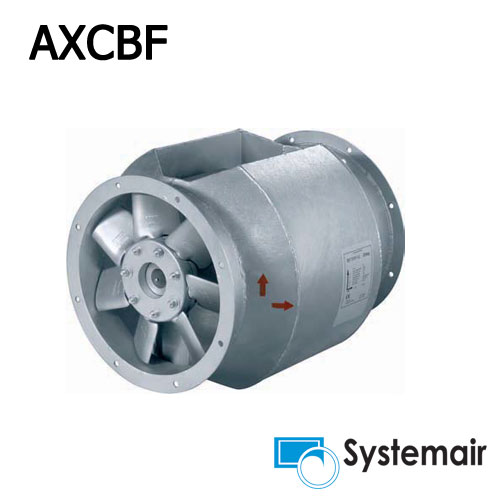

Вентиляторы для удаления горячих газов (до 200оС) AXCBF



Рекомендации по применению: Вентиляторы применяются для удаления воздуха с температурой до 200оС в системах вентиляции сушильных комбинатов, отвода горячих газов из цехов и котельных.

Конструкция: Корпус вентилятора выполнен из оцинкованной стали; лопасти- из литого алюминия.

Двигатель: Электродвигатель (1- и 3-х фазный) изолирован от потока перемещаемого воздуха. Класс защиты двигателя IP55, класс изоляции F. Для тепловой защиты двигатели снабжены встроенным терморезистором PTC для подключения к внешнему устройству защиты.

Регулирование скорости: Скорость 1~ фазного двигателя регулируется с помощью трансформаторов, 3~ фазного – с помощью частотного преобразователя.

Подключение: Питание к вентилятору подводится с помощью присоединения кабеля к сети переменного тока. Электрические схемы 13b, 15b, 17.

Монтаж: Вентилятор подключается к сети воздуховодов с помощью гибких вставок EVH (доп. принадлежность). На заборе воздуха устанавливается защитная решетка типа SG (доп. принадлежность).

Технические характеристики осевых вентиляторов AXC

Подобрать подходящий вентилятор АХС, отвечающий индивидуальным требованиям, стало очень просто благодаря программе подбора осевых вентиляторов Systemair или у квалифицированных специалистов ЗАО “Белтепломашстрой” по тел. +375 17 301-10-00



Технические характеристики осевых вентиляторов AXCBF

AXCBF   250D4-32 25002-32 31504-32 31502-30 IE2 40004-32
Напряжение В 400 400 400 400 400
Частота Гц 50 50 50 50 50
Фаза ~ 3 3 3 3 3
Номинальная мощность на валу (Р2) Вт 250 370 250 750 550
Ток А 0.8 1.8 0.8 1.68 1.5
Макс, расход воздуха м3 828 1775 1930 3424 3622
Скорость вращения рабочего колеса об/мин 1484 2929 1470 2875 1460
Макс, температура перемещаемого воздуха °с 200 200 200 200 200
Максимально допустимая температура окр. воздуха °С 55 55 55 55 55
Вес кг 30 25.2 29.3 35 45.1
Класс изоляции F F F F F
Класс защиты двигателя IP 55 55 55 55 55



AXCBF   40002-22 IE2 500D2-20 IE2 50004-32 IE2 63004-26 IE2 800D4-18 IE2
Напряжение в 400 400 400 400 400
Частота Гц 50 50 50 50 50
Фаза ~ 3 3 3 3 3
Номинальная мощность на валу (Р2) Вт 2200 4000 1100 2200 4000
Ток А 4.48 7.64 2.53 4.64 8.12
Макс, расход воздуха м3 5944 11002 6862 12398 20275
Скорость вращения рабочего колеса об/мин 2890 2914 1445 1440 1445
Макс, температура перемещаемого воздуха °с 200 200 200 200 200
Максимально допустимая температура окр. воздуха °С 55 55 55 55 55
Вес кг 52.5 80.8 66 90.8 155
Класс изоляции F F F F F
Класс защиты двигателя IP 55 55 55 55 55
