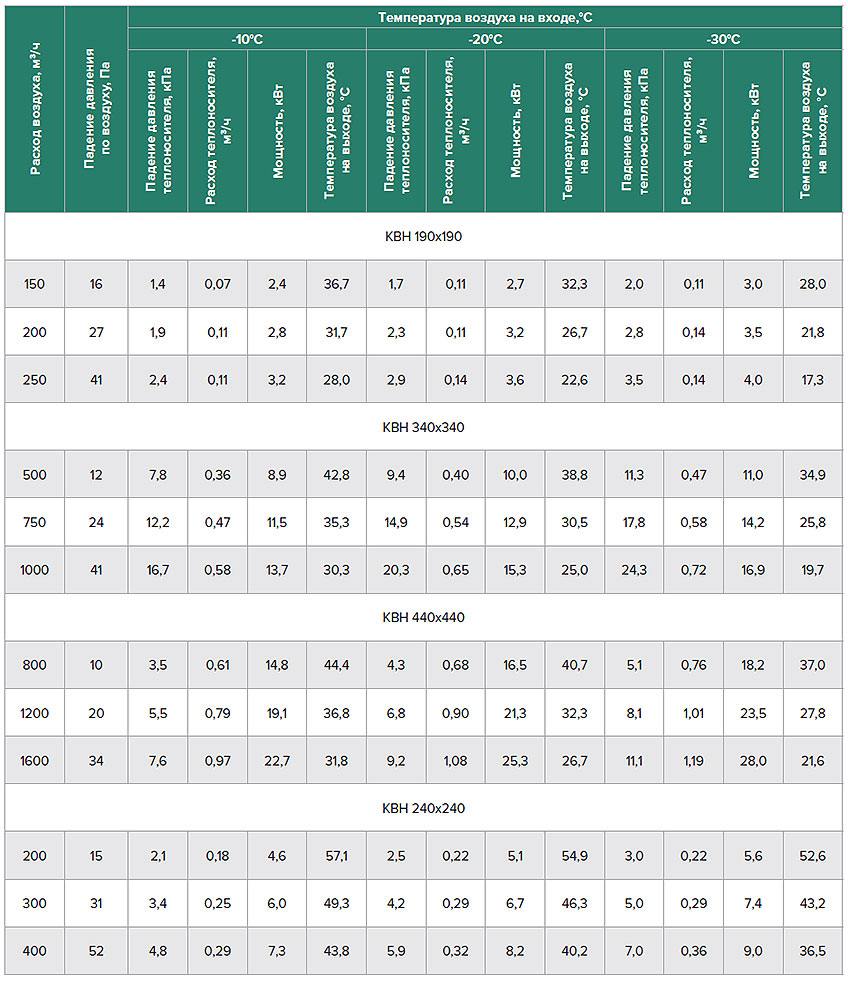

Рабочие характеристики и технические данные жидкостных нагревателей КВН.pdf |

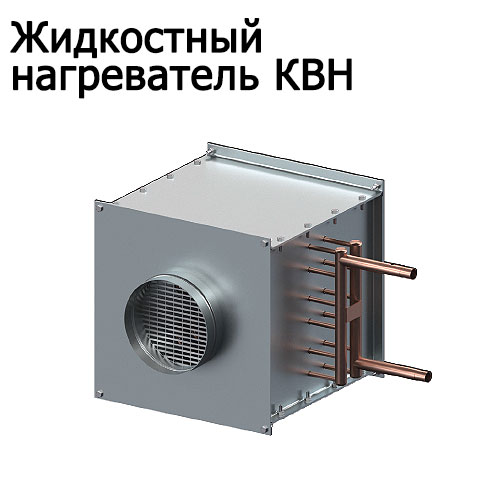

Жидкостный нагреватель КВН для круглых каналов предназначен для нагрева воздуха в составе приточных систем вентиляции.

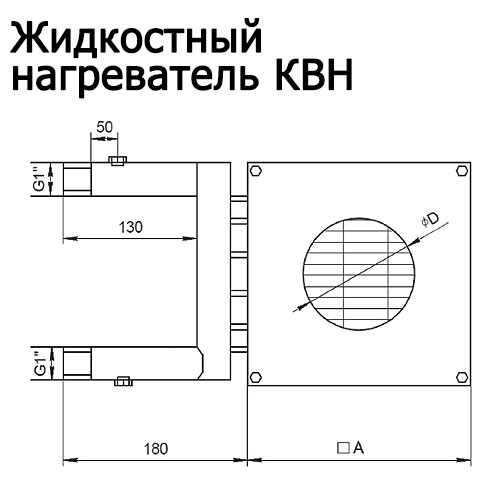

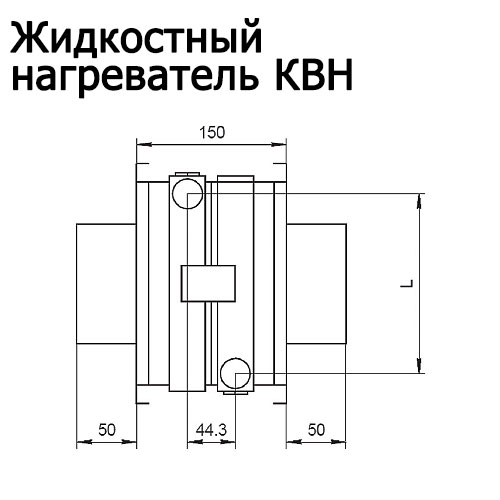

Конструкция жидкостных нагревателей КВН для круглых канальных приточных установок.
Корпус нагревателя КВН изготовлен из оцинкованной стали. Трубки теплообменника изготовлены из меди с алюминиевым оребрением. Шаг оребрения 2,1 мм. Подключения квадратных нагревателей КВН к воздуховодам круглого сечения осуществляется с помощью адаптеров из оцинкованной стали. Патрубки для подвода теплоносителя для соединения с системой теплоснабжения имеют внешнюю резьбу. Сверху и снизу патрубков имеются пазы для установки устройств для слива воды и удаления воздуха из системы. В качестве теплоносителя могут использоваться как вода, так и различные незамерзающие смеси. Для нормальной работы теплообменника необходимо предусматривать защиту от замерзания. Защита от замерзания осуществляется с помощью шкафа автоматического управления (ШСАУ) и имеет две ступени. Первая ступень непрерывно контролирует температуру обратного теплоносителя с помощью накладного датчика температуры. Вторая ступень реализуется с помощью термостат защиты от замерзания по воздуху. Регулировка температуры приточного воздуха осуществляется с помощью шкафа автоматического управления (ШСАУ) и водосмесительного узла (УВС). Нагреватель КВН допускается использовать внутри помещения в положении, позволяющем провести отвод воздуха. Расстояние от нагревателя до следующего элемента вентиляционной сети должно быть не менее диагонали теплообменника.
Примечание
Температура теплоносителя не должна превышать 150°С, максимальное рабочее давление 16 бар.

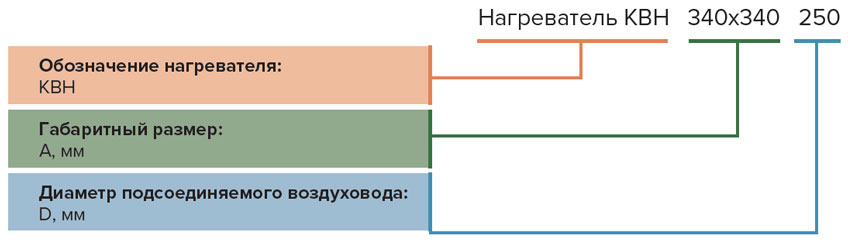

Пример обозначения жидкостных нагревателей КВН
