Описание товара

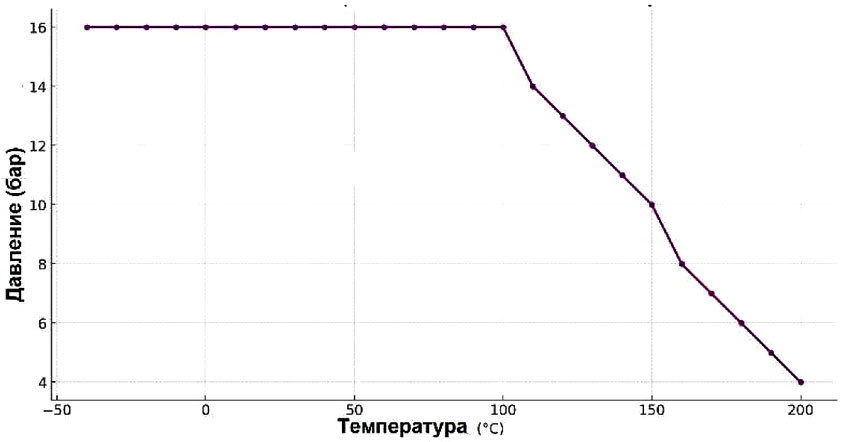

Затворы поворотные дисковые из нержавеющей стали применяются в качестве запорно-регулирующих устройств на трубопроводах для воды, щелочи, кислот, растворителей и окислителей при температуре рабочей среды от -40 до 200°С и давлении до 1,6 МПа (16 кгс/см2). Температура окружающей среды от -40°С до +70°С.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Присоединение затворов к трубопроводу — межфланцевое, с присоединительными размерами по ГОСТ 33259-2015/EN 1092-2.. Тип привода: рукоятка и редуктор.
Размеры верхнего фланца соответствуют ISO 5210.
Затворы поворотные дисковые соответствуют классу герметичности «А» по ГОСТ 9544-2015.
Технические характеристики:
Инженерная система: Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип: дисковый
Тип устройства: поворотный
Тип присоединения: межфланцевое
Материал седлового уплотнения: манжета PTFE
Материал: сталь нержавеющая
Фланцы: EN 1092-2 ISO
Рабочая среда: вода, щелочь, кислоты
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЗДЕЛИЯ
Полное закрытие затвора происходит при повороте рукоятки по часовой стрелке на угол 90° либо при вращении штурвала редуктора также по часовой стрелке. При этом диск совершает вместе со штоком вращательное движение до его полного соприкосновения с резиновой манжетой.

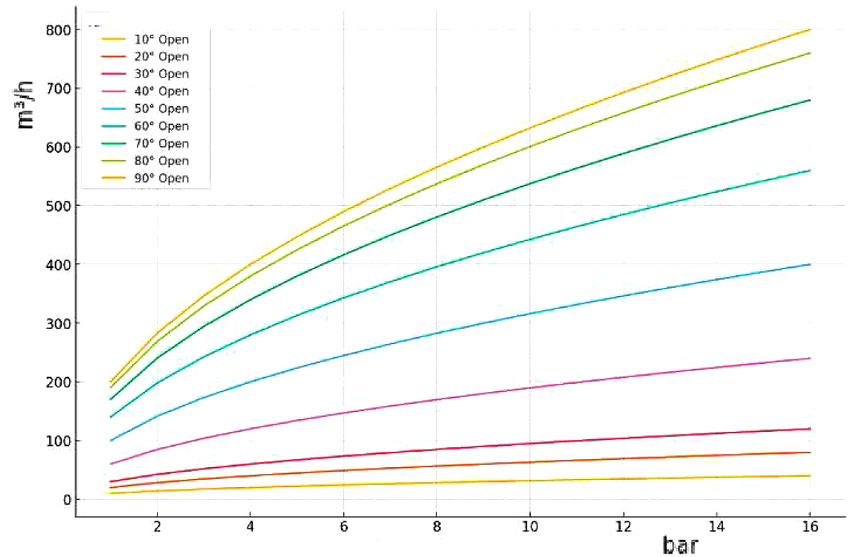

Затвор можно использовать как устройство, регулирующее поток рабочей среды. В зависимости от угла поворота запорного диска (от 0° до 90°) изменяется пропускная способность затвора.
Для предотвращения протечек рабочей среды между корпусом затвора и штоком используются уплотнительные кольца.
Электропривод для затворов подбирается по предельному крутящему моменту из таблицы выше.
