Вентилятор радиальный для круглых каналов ГНОМ применяется в стационарных системах вентиляции, кондиционирования, воздушного отопления, технологических установках и т.д

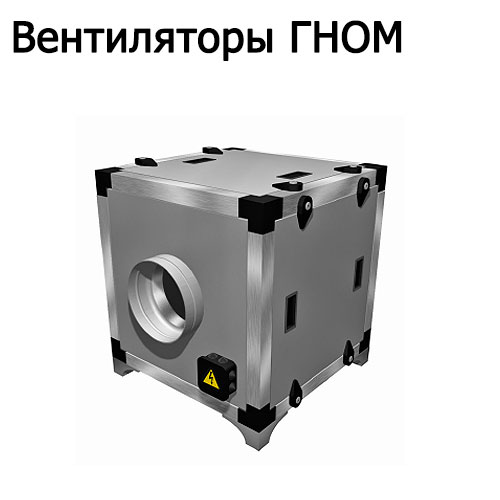

Конструкция вентиляторов ГНОМ для круглых канальных приточных установок.
Вентилятор выполнен в виде каркасно-панельной конструкции. Каркас состоит из алюминиевого профиля, соединенного между собой нейлоновым уголками. Снаружи блок обшивается панелями, заполненными специальной минеральной плитой, обладающей хорошими шумопоглощающими свойствами и низкой теплопроводностью. Внутри находится электродвигатель и колесо на валу. Данная конструкция агрегата, позволяет легко изменять направление выхлопа потока воздуха в любом направлении. Также имеется возможность изменения стороны обслуживания вентилятора. Вентилятор можно установить на полу, либо подвесить к потолку. Агрегат комплектуется однофазными электродвигателями 220В, либо трехфазными 220В/380В.
Эксплуатация вентиляторов радиальных для круглых каналов ГНОМ
Вентиляторы предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых, по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80°С, не содержащих липких и волокнистых материалов, с запыленностью не более 0,1 г/м3. Вентилятор дополнительно может быть укомплектован крышей для защиты от атмосферных осадков.

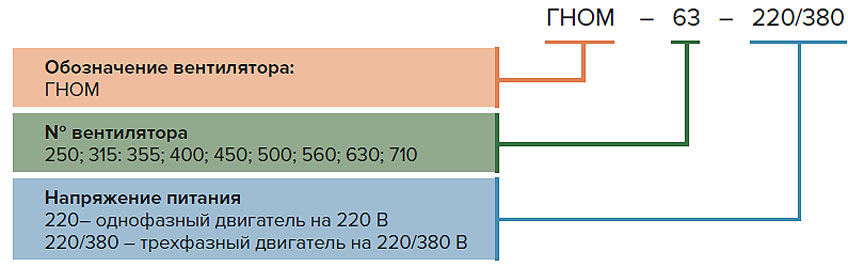

Пример обозначения вентиляторов ГНОМ

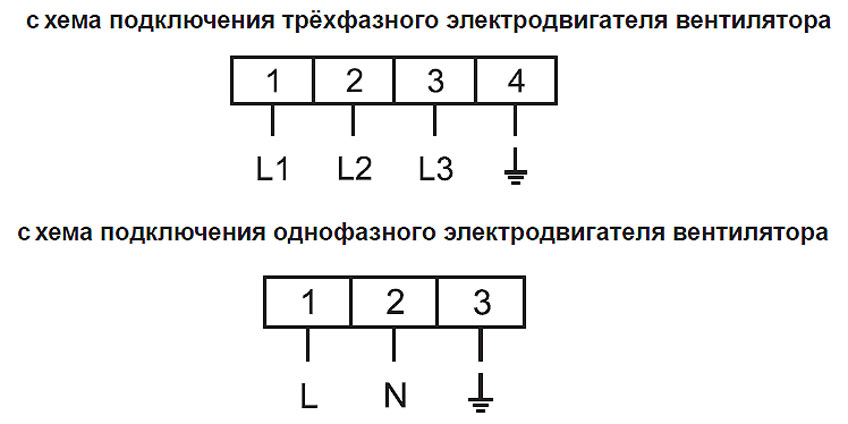

Схемы подключения двигателя вентилятора ГНОМ
