Описание товара

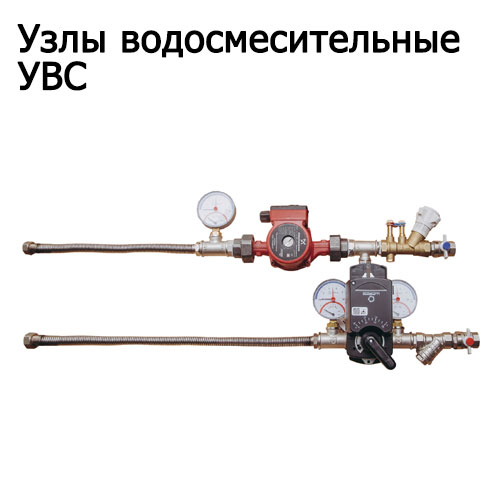

Узлы водосмесительные УВС предназначены для обеспечения циркуляции и регулирования температуры теплоносителя, используемого в теплообменниках вентиляционных систем. Также используется для защиты калориферов от замораживания.

В качестве теплоносителя может использоваться вода и различные незамерзающие смеси без примесей и агрессивных химиче­ских веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали цинка, пластмасс, резины и чугуна.

Узлы водосмесительные УВС изготавливаются в 3-х исполнениях:

• Исполнение 1

Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.

Рекомендуется применение в системах с устойчивой гидравлической системой к перепадам давления у потребителей.

• Исполнение 2

Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.

Посредством байпасной линии с установленным обратным и балансировочным клапаном обеспечивается регулировка постоян­ства расхода в тепловой сети.

• Исполнение 3

Принцип работы основан на плавном закрытии или открытии двухходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя после байпасной линии. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.

Рекомендуется применение в системах с устойчивой гидравлической системой к перепадам давления у потребителей.

Пример обозначения узлов водосмесительных УВС

Технические характеристики узлов водосмесительных УВС
