Описание товара

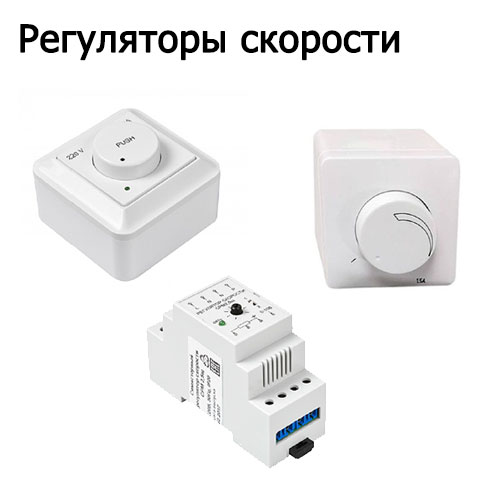

Симисторные регуляторы серии СРС1,2 и СРМ1-7
Предназначены для плавного изменения скорости вращения однофазного асинхронного двигателя. Работа регулятора основана на изменении выходного напряжения с помощью симистора.
Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться, обычно 120-150 В) до значения 220 В.
Допускается управлять несколькими двигателями, если общий потребляемый ток не превышает предельно допустимой величины.
Входная цепь регулятора защищена против перегрузки плавким предохранителем.
В регуляторе есть возможность настройки нижнего предела регулирования.
Технические характеристики
- Напряжение питания: ~220 В ± 15%;
- Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В;
- Диапазон рабочих температур: от 0 до 40 °С;
- Класс защиты: IP20;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм2;
- Усилие затяжки: 0,3 Нм.

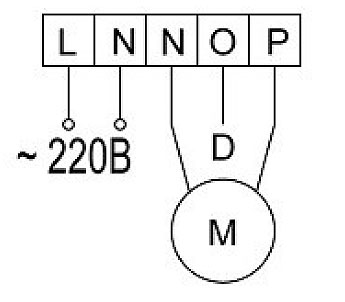

Схема подключения регулятора скорости серии СРС1,2 и СРМ1-7
Симисторные регуляторы серии СРМ2,5Щ и СРМ5Щ
для однофазных асинхронных двигателей
Предназначены для установки в щиты управления для плавного изменения скорости вращения однофазного асинхронного двигателя. Работа регулятора основана на изменении выходного напряжения с помощью симистора. Плавное регулирование ведется от 100 до 220 В.
Режимы работы:
Возможны два режима управления вентилятором:
- Локальный — вентилятор управляется с лицевой панели регулятора, устанавливается производителем по умолчанию.
- Дистанционный — управление числом оборотов вентилятора подаваемым внешним напряжением 0-10 В или переменным резистором 4,7 -10 кОм. Недопустимо одновременное подключение сопротивления и сигнала 0-10 В.
Задание необходимого режима работы производится переключателем на лицевой панели регулятора.
Технические характеристики
- Напряжение питания: ~ 220 В ± 15%;
- Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В;
- Диапазон рабочих температур: от 0 до 40 °С;
- Степень защиты: IP20;
- Монтаж: на DIN-рейку;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм:
- Усилие затяжки: 0,3 Н*м.

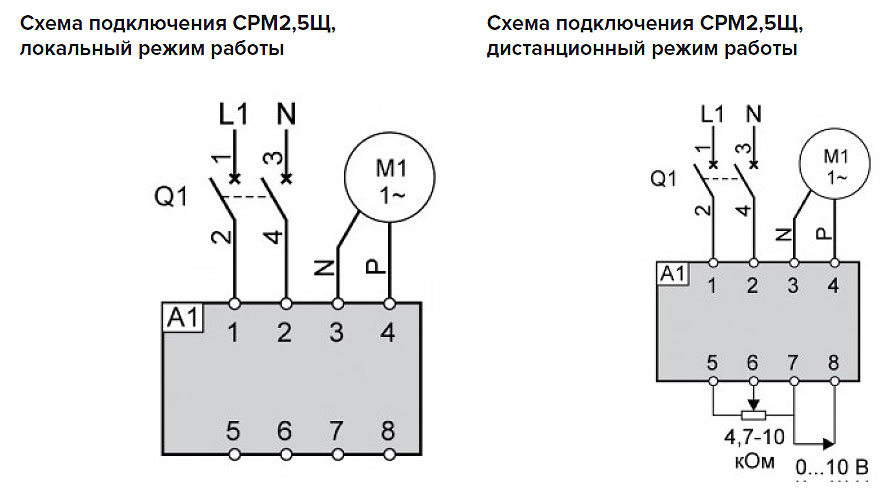

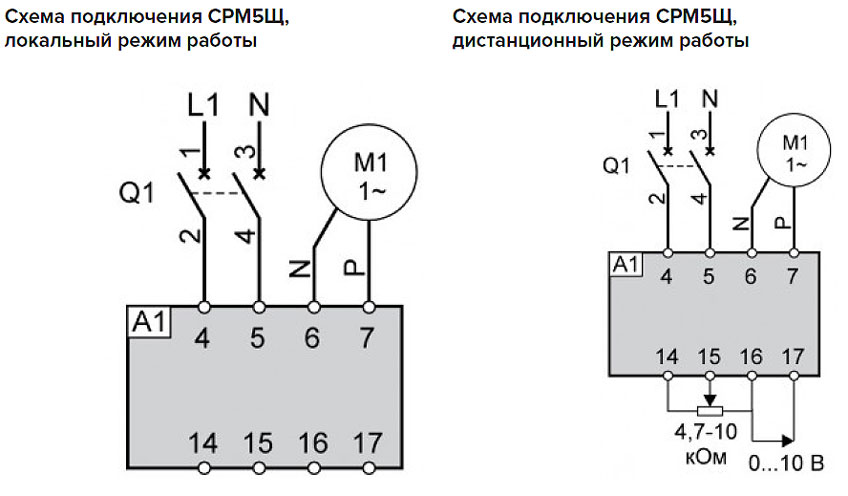

Схемы подключения регулятора скорости серии СРМ2,5Щ и СРМ5Щ
Тиристорный 1-фазный регулятор скорости MTY-1.5 ON
Плавный тиристорный регулятор скорости предназначен для регулирования скорости вращения электродвигателей вентиляторов. Применяется с вентиляторами, имеющими однофазные двигатели со встроенной автоматической термозащитой.
Корпус выполнен из влагостойкого синтетического материала, что позволяет использовать его в помещения с повышенной влажностью. На передней панели регулятора находится ручка для регулировки со встроенным выключателем. Регулятор защищен плавким предохранителем.
Регулирование скорости электродвигателей осуществляется вручную с помощью выбора требуемого положения ручки регулятора.
Технические характеристики
- Напряжение питания: ~ 220 В ± 15%;
- Подаваемое напряжение на двигатель вентилятора: от 0 до 220 В;
- Диапазон рабочих температур: от 0 до 40 °С;
- Степень защиты: IP44;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм2;
- Усилие затяжки: 0,3 Н*м.

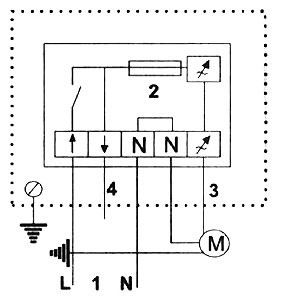

Схема подключения регулятора скорости серии MTY-1.5 ON
