Рабочие характеристики и технические данные компактных приточных установок Нововент К-1200/E.pdf

Назначение компактных приточных установок Нововент К-1200/E

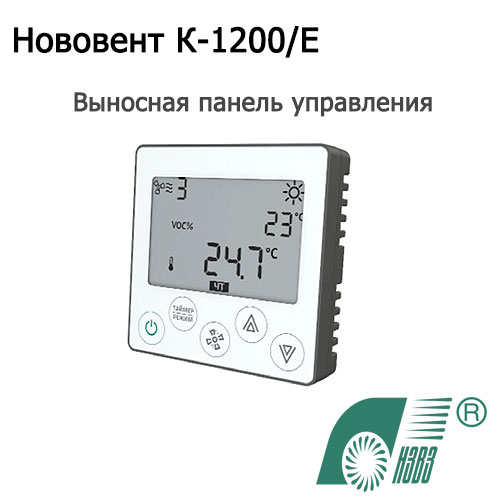

Компактная установка Нововент К-1200 — установка для обработки воздуха состо­ящая из фильтра нагревателя и двух вентиляторов. Производительность установки до 1200 м³/час. Корпус вентилятора оцинкованная сталь, шумоизолированный, толщина стенок — 25 мм. Рабочее колесо стальное. В качестве фильтрующего элемента применя­ется плоский фильтр класса очистки G4. Система автоматического управления встроена в установку. Имеется выносная панель с жидкокристаллическим дисплеем.

Конструкция

Компактная приточная установка в исполнении Нововент К-1200/E с электрокалорифером состоит из фильтра, электрического нагревателя и двух вентиляторов. Электрический нагреватель может быть изготовлен в двух вари­антах: 7,2 кВт или 14,4 кВт. ТЭНы применяются W-образные, номинальная мощность одного ТЭНа — 2,4 кВт.

Схема соединения ТЭНов — «звезда».

Номинальная мощность электронагревателя выбирается при заказе. В процессе работы установки мощность регулируется с помощью твердотельного реле для поддер­жания заданной температуры.

Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу.

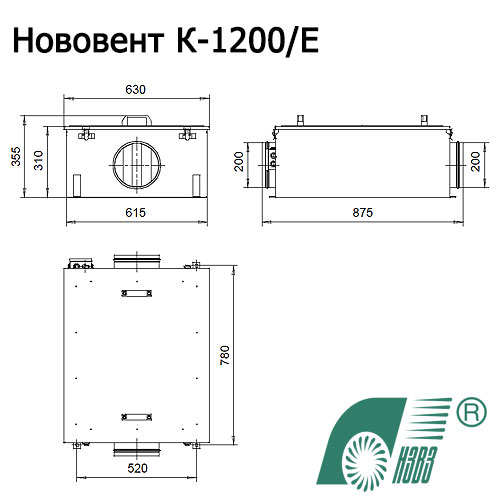

Установка достаточно проста в монтаже для крепления к строительным конструк­циям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются два выхода 0 200. Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами.

Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной около 1 м после выхлопа установки.

Технические характеристики

При подборе электронагревателя рекомендуется следующее:

• Определить необходимую мощность электронагревателя:
  • Q=1.2*L*(t-t₂)/3600, где
  • Q — мощность электронагревателя;
  • t, — температуры приточного воздуха;
  • t₂ — температура наружного воздуха;
  • L — расход воздуха, м³/час.
• Выбрать вариант исполнения электронагревателя 7,2 кВт или 14,4 кВт.

Пример обозначения компактных приточных установок Нововент К-1200/E с электрокалорифером

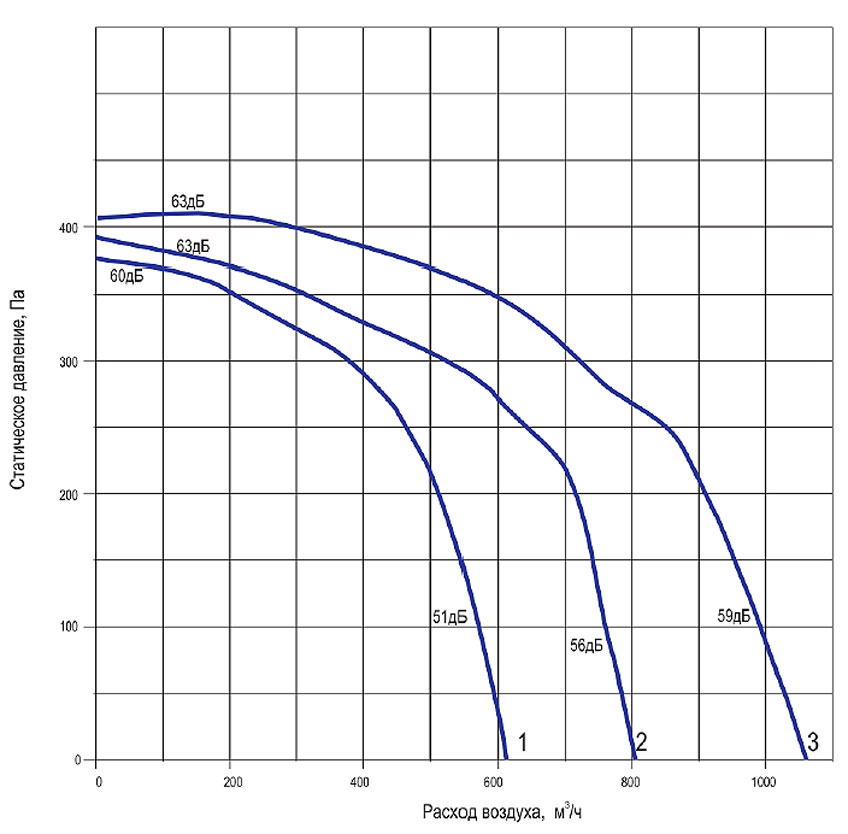

Аэродинамические характеристики

Аэродинамические характеристики компактных приточных установок Нововент К-1200/E с электрокалорифером

Примечание: Вентилятор имеет три скорости. С выносной панели можно выбрать одну из трех скоростей. Для односкоростного вентилятора применяется только 3-я скорость.

Технические характеристики компактных приточных установок Нововент К-1200/E с электрокалорифером

Система автоматического управления. Система автоматики встроена в корпус установки. Для подключения установки имеется клеммная коробка. Управление осуществляется с помощью выносной панели.

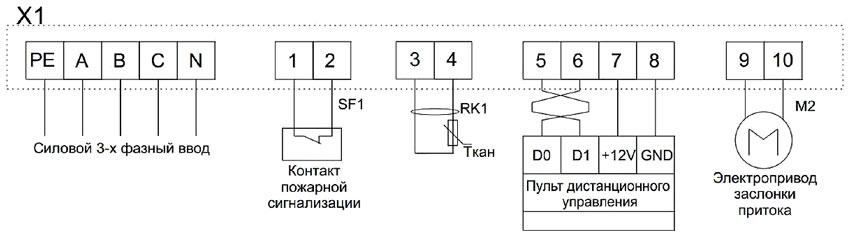

Схема подключения компактных приточных установок: Нововент К-1200/Е7,2-380 и Нововент К-1200/Е14,4-380 Силовой ввод подключить кабелем с сечением жил не менее 2,5 мм². Цепи управления и сигнализации подключать кабелем с сечением жил не менее 0,75 мм².
