Описание товара

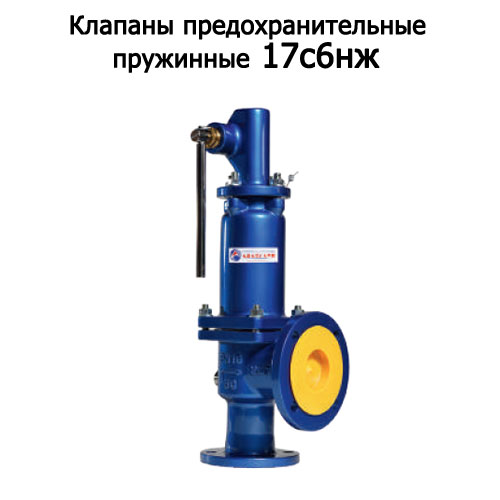

Клапаны предохранительные (герметичные) полноподъемные пружинные фланцевые 17с6нж
Клапаны устанавливаются в трубопроводах для предотвращения аварий, связанных с повышением давления в системе. При срабатывании предохранительного клапана некоторая часть рабочей среды сбрасывается, благодаря чему происходит нормализация давления в системе. После того, как давление достигло нормативного значения, клапан автоматически закрывается.
Клапаны 17с6нж герметичны по отношению к внешней среде.

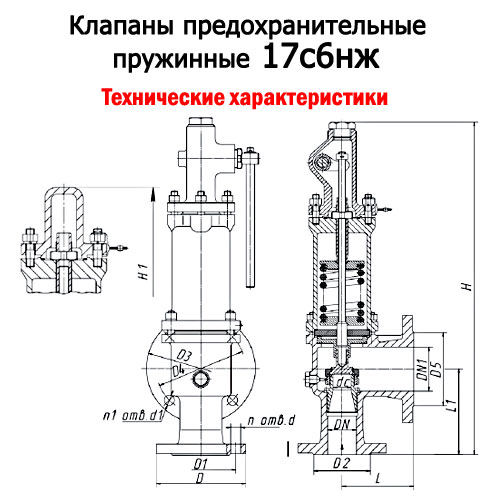

Технические характеристики предохранительных клапанов
Давление PN1,6МПа
Диаметр DN= 25, 32, 40, 50, 65, 80, 100, 125
Класс герметичности затвора: Класс В по ГОСТ 9544
Клапаны герметичны по отношению к внешней среде.
Среда: Вода, пар, воздух, аммиак, нефть, нефтепродукты
Материал основных деталей клапанов
| Корпус | Сталь (С) | Легированная (ЛС) | Нержавеющая (НЖ) | |
| Уплотнение в затворе | нж | нж | нж | |
| Корпус, крышка, колпак | Сталь 25Л | Сталь 20ГЛ | Сталь12Х18Н9ТЛ | |
| Золотник, седло, шток | Сталь 20X13 | Сталь 09Г2С | Сталь12Х18Н10Т | |
| Наплавка уплотнений в затворе | — | ЦН-12М | ЦН-12М | |
| Пружина | Сталь 50ХФА | Сталь 50ХФА | Сталь 50ХФА | |
| С узлом ручного подрыва | DN 25-150 | 17с6нж | 17лс6нж | 17нж6нж |
| DN 200 | 17с17нж | 17лс17нж | 17нж17нж | |
| Без узла ручного подрыва | DN 25-150 | 17с7нж | 17лс7нж | 17нж7нж |
| DN 200 | 17с13нж | 17лс13нж | 17нж13нж | |
Рабочий диапазон давлений настройки, кгс/см2 (№ Пружины)
| DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
| 0,5-2 (6) | 0,5-2(6) | 0,5-2 (10) | 0,5-1.2(10) | 0,5-1,2(30) | 0.5-1.2 (30) | 0.5-1 (50) | 0.5-1.5(70) | 0.5-1.5(70) | 0.5-1 (72) |
| 2-4(7) | 2-4(7) | 2-4 (11) | 1,2-2,5(11) | 1.2-3(31) | 1.2-3(31) | 0.8-1.6(51) | 1.5-3 (71) | 1.5-3 (71) | 1-2(73) |
| 4-8 (8) | 4-8(8) | 4-8(12) | 2,5-4(12) | 3-5(32) | 3-5(32) | 1.5-3 (52) | 3-5(72) | 3-5(72) | 2-3 (74) |
| 8-16(1) | 8-16(1) | 8-16(13) | 4-8 (13) | 5-8(33) | 5-8(33) | 2.5-4.5 (53) | 5-8(73) | 5-8(73) | 3-5(75) |
| — | — | — | 8-16(14) | 8-16(34) | 8-16(34) | 4.5-8.5(54) | 8-12(74) | 8-12(74) | 5-7 (76) |
| — | — | — | — | — | — | 8-16(55) | 12-16(75) | 12-16(75) | 7-9(77) |
| — | — | — | — | — | — | — | — | — | 9-12(78) |
| — | — | — | — | — | — | — | — | — | 12-16(79) |
