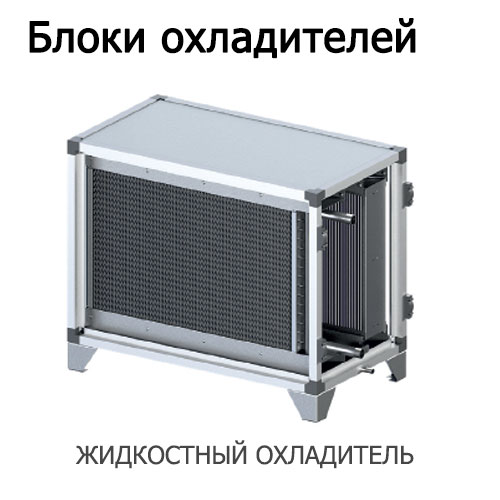

ЖИДКОСТНЫЙ ОХЛАДИТЕЛЬ
является внутренним блоком холодильного контура центрального кондиционера и предназначен для охлаждения воздуха в составе приточных систем вентиляции и кондиционирования.
Конструкция блока жидкостного охладителя
Корпус охладителя изготовлен из оцинкованной стали. Трубки теплообменника изготовлены из меди с алюминиевым оребрением. Шаг оребрения 2,1мм. Теплообменник оснащен каплеуловителем из пластикового профиля и нержавеющим поддоном с патрубком для отвода конденсата. Регулировка температуры приточного воздуха осуществляется с помощью шкафа автоматического управления (ШСАУ) и трехходового вентиля с приводом или узла водосмесительного (УВС). Охладитель допускается использовать внутри помещения. Движение холодоносителя должно осуществляться снизу-вверх и навстречу потоку воздуха. В качестве холодоносителя могут использоваться как вода, так и различные незамерзающие смеси. Помимо стандартного исполнения теплообменника, возможно использование охладителей со специальными покрытиями для защиты от агрессивных сред и повышенной влажности.
Примечание: Максимальное рабочее давление 16 бар. Для функционирования жидкостного охладителя необходим чиллер (поставляется отдельно).

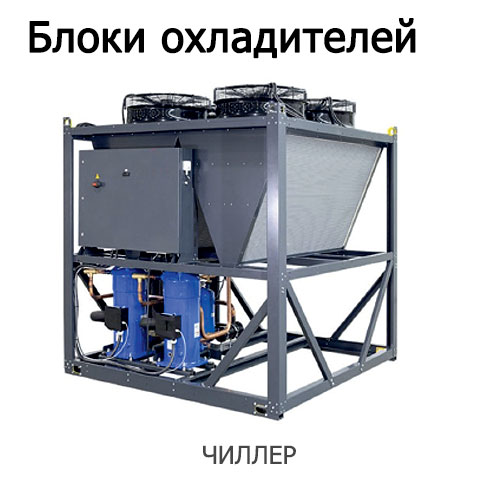

ЧИЛЛЕР
является наружным блоком холодильного контура центрального кондиционера и используется в связке с жидкостным охладителем.
Чиллер снижает температуру обратного холодоносителя для дальнейшей подачи его в теплообменник.

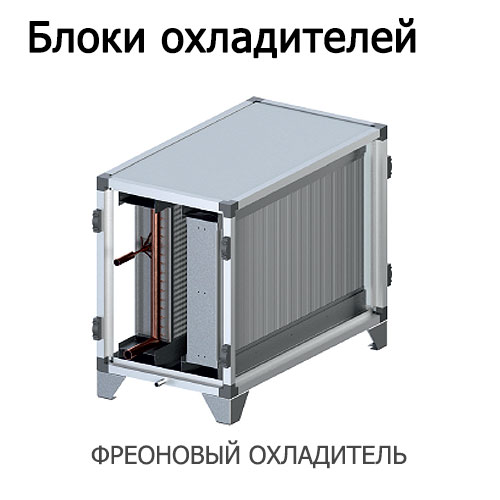

ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ
является внутренним блоком холодильного контура центрального кондиционера и предназначен для охлаждения воздуха в составе приточных систем вентиляции и кондиционирования.
Конструкция блока феонового охладителя
Корпус охладителя изготовлен из оцинкованной стали. Трубки теплообменника изготовлены из меди с алюминиевым оребрением. Шаг оребрения 2,1мм. Теплообменник оснащен каплеуловителем из пластикового профиля и нержавеющим поддоном с патрубком для отвода конденсата. Регулировка температуры приточного воздуха осуществляется с помощью шкафа автоматического управления (ШСАУ). Также рекомендуется установка термостата для защиты от обмерзания теплообменника. Фреоновый охладитель допускается использовать внутри помещения. Движение хладогента должно осуществляться навстречу потоку воздуха. В качестве хладогента могут использоваться фреоны R22, R407, R410A, R134A, R404A, R12, R507. Помимо стандартного исполнения теплообменника, возможно использование охладителей со специальными покрытиями для защиты от агрессивных сред и повышенной влажности.
Примечание. Максимальное рабочее давление 16 бар. Для функционирования фреонового охладителя необходим компрессорно-конденсаторный блок (поставляется отдельно).

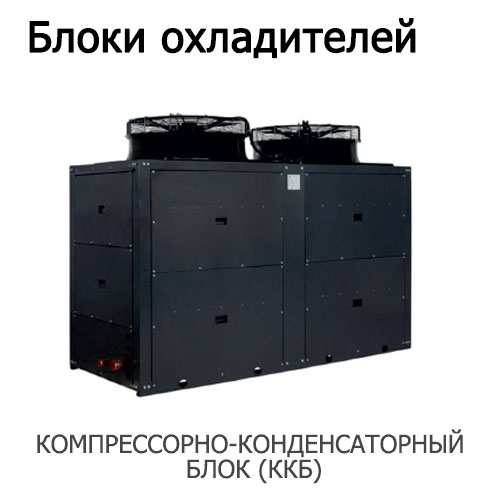

КОМПРЕССОРНО-КОНДЕНСАТОРНЫЙ БЛОК (ККБ)
является наружным блоком холодильного контура центрального кондиционера и используется в связке с фреоновым охладителем.
ККБ осуществляет преобразование газообразного хладагента в жидкий для его последующего испарения во фреоновом охладителе. ККБ состоит из нескольких основных элементов — компрессора, конденсатора, вентиляторов для обдува конденсатора и рессивера. В комплект поставки включены элементы обвязки холодильного контура в составе: фильтра осушителя, смотрового окна, терморегулирующего вентиля и электромагнитного клапана.
