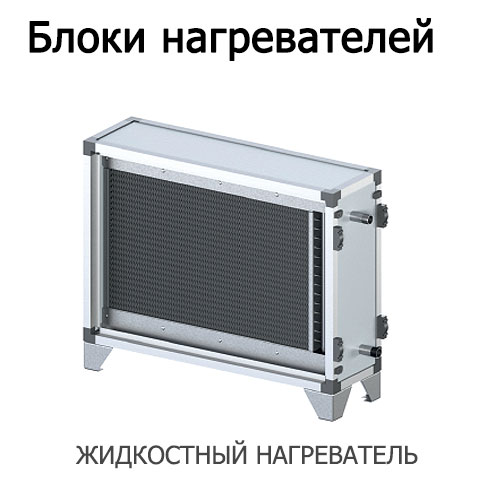

ЖИДКОСТНЫЙ НАГРЕВАТЕЛЬ
предназначен для нагрева воздуха в составе приточных систем вентиляции.
Конструкция блока жидкостного нагревателя
Корпус нагревателя изготовлен из оцинкованной стали. Трубки теплообменника изготовлены из меди с алюминиевым оребрением. Патрубки для подвода теплоносителя для соединения с системой теплоснабжения имеют внешнюю резьбу. Подвод теплоносителя осуществляется снизу. В качестве теплоносителя могут использоваться как вода, так и различные незамерзающие смеси. Для нормальной работы теплообменника необходимо предусматривать защиту от замерзания. Защита от замерзания осуществляется с помощью шкафа автоматического управления (ШСАУ) и имеет две ступени. Первая ступень непрерывно контролирует температуру обратного теплоносителя с помощью накладного датчика температуры. Вторая ступень реализуется с помощью термостата защиты от замерзания по воздуху. Регулировка температуры приточного воздуха осуществляется с помощью шкафа автоматического управления (ШСАУ) и водосмесительного узла (УВС). Помимо стандартного исполнения теплообменника, возможно использование калорифера со специальными покрытиями для защиты от агрессивных сред и повышенной влажности.
Примечание. В стандартном теплообменнике температура теплоносителя не должна превышать 130°С, максимальное рабочее давление 16 бар.

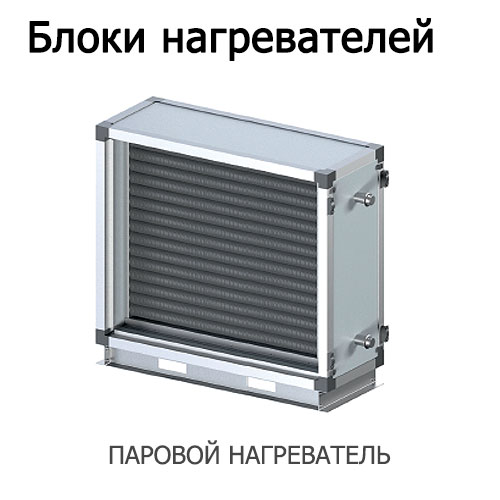

ПАРОВОЙ НАГРЕВАТЕЛЬ
предназначен для нагрева воздуха в составе приточных систем вентиляции.
Конструкция блока парового нагревателя
Корпус нагревателя изготовлен из оцинкованной стали. Трубки теплообменника изготовлены из меди с алюминиевым оребрением. Патрубки для подвода теплоносителя для соединения с системой теплоснабжения имеют внешнюю резьбу. Подвод пара осуществляется сверху, удаление конденсата снизу. Для нормальной работы теплообменника и защиты его от замерзания необходимо обеспечить постоянный отвод конденсата. Для этого на обратную линию необходимо установить конденсатоотводчик. Из-за сложности регулировки теплоотдачи парового нагревателя, для регулировки температуры приточного воздуха используют байпасную линию по воздуху, с регулирующим клапаном на ней. Помимо стандартного исполнения теплообменника, возможно использование калорифера со специальными покрытиями для защиты от агрессивных сред и повышенной влажности.
Примечание. В стандартном теплообменнике температура пара не должна превышать 150°С, максимальное рабочее давление 16 бар.

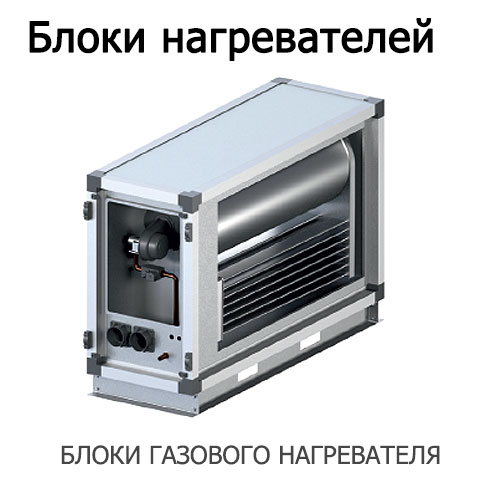

БЛОКИ ГАЗОВОГО НАГРЕВАТЕЛЯ
предназначен для нагрева приточного воздуха с помощью сжигания газа в качестве источника теплоты.
Конструкция блока газового нагревателя
Внутри секции находится специальный теплообменный модуль, состоящий из камеры сгорания и теплообменника. В производстве используются горелки мощностью от 5 кВт до 390 кВт.

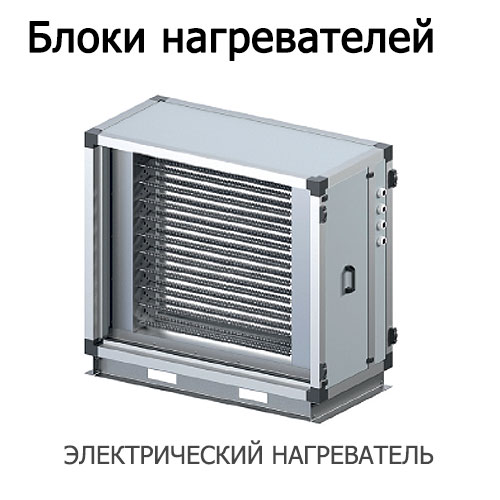

ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ
предназначен для нагрева воздуха в составе приточных систем вентиляции и кондиционирования.
Конструкция блока электрического нагревателя
Корпус нагревателя изготовлен из оцинкованной стали. Нагревательные элементы сделаны из нержавеющей стали. Внутри нагревателей установлены алюминиевые распорки для предотвращения вибрации ТЭНов. Воздухонагреватели оснащены двухступенчатой защитой от перегрева. Реле первой ступени срабатывает, когда температура воздуха на выходе из нагревателя достигает 60 С°. Реле второй ступени срабатывает при температуре 120 С°. Степень защиты электронагревателя IP44. Регулирование температуры воздуха рекомендуется осуществлять подачей/ отключением питания нагревательных элементов. Нагреватель может эксплуатироваться внутри помещений или под навесом при температуре окружающей среды от -60° С до +40°С.
Примечание. Скорость воздуха в нагревателе должна быть не менее 1,5 м/с, максимальная температура на выходе не должна превышать 40 С°.
