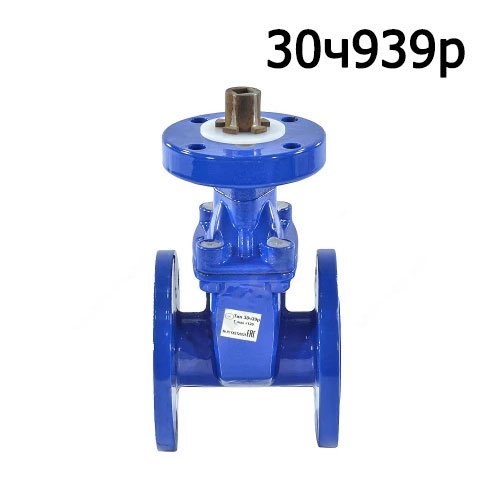

Задвижка чугунная 30ч939р с обрезиненным клином под электропривод

Задвижки чугунные 30ч939р фланцевые применяются как запорное устройство на трубопроводах для питьевой и сетевой воды, не агрессивных сред.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30
Метки:

Описание товара

Задвижки фланцевые 30ч939р с обрезиненным клином под электропривод состоят из корпуса, крышки и устройства для закрытия и открытия прохода рабочей среды через корпус. Отпирание и запирание задвижки производится путем передачи крутящего момента от электропривода к затвору через шток. Направление рабочей среды – любое. Установочное положение любое – кроме привода вниз.



Основные технические характеристики

  • Типовая фигура: 30ч939р
  • Рабочее давление: 1,0/1,6 MПa
  • Температура рабочей среды: от -20 oC до +120oC
  • Рабочая среда: вода
  • Тип присоединения: фланцевое
  • Управление: электропривод
  • Класс герметичности по ГОСТ 9544-2015: А

Технические характеристики чугунных задвижек 30ч939р

DN L D1 C В n-d b h H ØD ØF □K L n-Ød1 Диаме

тр

штока

Тип

присоедине ния эл. привода

Кол-во

оборотов

откр/закр,

шт

Кр

момент , Н*М

F4 1,0/1,6 МПа
MM
50 150 165 125 99 4-18 19 3 130 104 14×14 30 4-14 18 А 13 33
65 170 185 145 119 4-18 19 3 130 104 14×14 30 4-14 18 А 17 39
80 180 200 160 133 8-18 19 3 130 104 14×14 30 4-14 20 А 20 46
100 190 220 180 154 8-18 19 3 130 104 14×14 30 4-14 20 А 25 59
125 200 250 210 184 8-18 19 3 130 104 14×14 30 4-14 24 А 21 72
150 210 285 240 210 8-22 19 3 130 104 14×14 30 4-14 24 А 25 78
200 230 340 295 265 8-22

/12-22

20 3 175 135 20×20 40 4-14 26 Б 34 91
250 250 405 350

/355

319 12-23

/12-28

22 3 175 135 20×20 40 4-14 30 Б 42 130
300 270 460 400

/410

370 12-23

/12-28

24.5 4 175 135 20×20 40 4-14 30 Б 50 156
350 290 520 460

/470

429 16-23

/16-28

800 175 135 20×20 40 4-18 37 Б 30 182
400 310 580 515

/525

480 16-28

/16-31

880 280 220 28×28 50 4-18 37 В 34 208
500 350 715 620

/650

582 20-28

/20-34

1050 280 220 28×28 50 4-22 43 В 42 312
600 390 840 725

/770

682 20-31

/20-37

1240 280 220 28×28 50 4-22 48 В 50 390

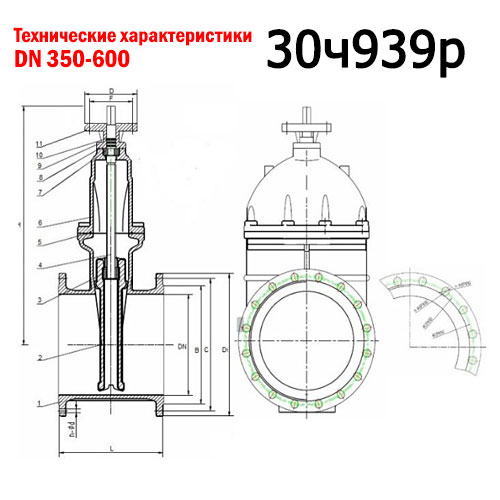

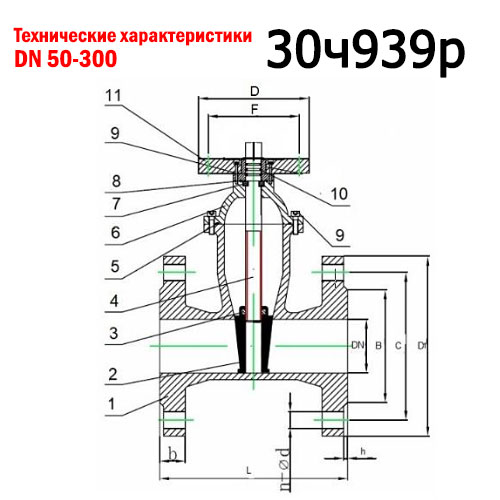

Основные детали и материалы ТМЦ

Наименование Материал
1 Корпус Ковкий чугун
2 Клин Ковкий чугун+EPDM
3 Гайка штока Латунь
4 Шток Нерж. сталь (SS420)
5 Уплотнительное кольцо EPDM
6 Крышка Ковкий чугун
7 Прокладка Латунь
8 Кольцевое уплотнение EPDM
9 Болты Углеродистая сталь
10 Кольцевое уплотнение EPDM
11 Фланец Ковкий чугун
