Описание товара
Воздушно-тепловые завесы КЭВ серия 700Е IP54 Промышленная: КЭВ-24П7011Е, КЭВ-36П7011Е, КЭВ-42П7011Е, КЭВ-36П7021Е, КЭВ-48П7021Е, КЭВ-60П7021Е
Преимущества
Благодаря равномерному воздушному потоку эффективно защищают проемы промышленных зданий. Завесы со степенью защиты IP54 допускается устанавливать для проемов в помещениях с категорией взрывоопасности В-Iб и B-IIa при выполнении требований пункта 7.3.63 ПУЭ.
Варианты изготовления корпуса
Стандартные завесы серии 700 IP54 из оцинкованной стали с угол сопла 0°, под заказ оцинкованные завесы с углом сопла 30°, или корпус завес из нержавеющей стали с углом сопла 0° или 30°.
Монтаж завес

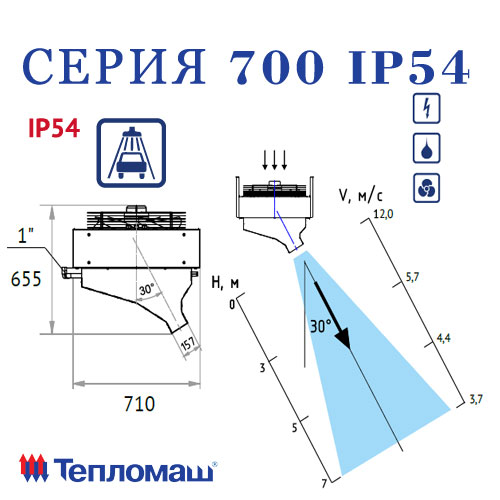

Горизонтальный и вертикальный. Габаритные размеры указаны без учета выступающих патрубков и кронштейнов.
Комплектация
Монтажные кронштейны.
Управление
Подключение и управление электрическими завесами осуществляется через модуль МП-Е.
| Завесы с электрическим источником тепла |
КЭВ-24П7011Е |
КЭВ-36П7011Е |
КЭВ-42П7011Е |
| Параметры питающей сети |
В/Гц |
380/50 |
380/50 |
380/50 |
| Режимы мощности** |
кВт |
*/12/24 |
*/18/36 |
*/21/42 |
| Расход воздуха |
м3/час |
9000/9500/9900 |
| Скорость воздуха на выходе из сопла |
м/с |
13 |
13 |
13 |
| Эффективная длина струи*** |
м |
7 |
7 |
7 |
| Подогрев воздуха при максимальной мощности** |
| — максимальный расход — минимальный расход |
°С |
7
9 |
11
12 |
12 14 |
| Габаритные размеры завесы |
мм |
1520x710x685 |
| Масса |
кг |
86 |
86 |
88 |
| Максимальный ток |
А |
22,3+19,1**** |
31,9+28,7**** |
36,6+33,4**** |
| Потребляемая мощность двигателей |
Вт |
2000 |
2000 |
2000 |
| Звуковое давление на расстоянии 5 м |
дБ(А) |
65 |
65 |
65 |
| Управление (опция) |
МП12-24Е |
МП36-48Е |
МП36-48Е |
| Завесы с электрическим источником тепла |
КЭВ-36П7021Е |
КЭВ-48П7021Е |
КЭВ-60П7021Е |
| Параметры питающей сети |
В/Гц |
380/50 |
380/50 |
380/50 |
| Режимы мощности** |
кВт |
*/18/36 |
*/24/48 |
*/30/50 |
| Расход воздуха |
м3/час |
12000/12500/13000 |
| Скорость воздуха на выходе из сопла |
м/с |
13 |
13 |
13 |
| Эффективная длина струи*** |
м |
7 |
7 |
7 |
| Подогрев воздуха при максимальной мощности** |
| — максимальный расход — минимальный расход |
°С |
8
10 |
11
12 |
13,5
15 |
| Габаритные размеры завесы |
мм |
2020x710x685 |
| Масса |
кг |
111 |
113 |
115 |
| Максимальный ток |
А |
33,8+28,7**** |
43,3+38,2**** |
52,9+47,8**** |
| Потребляемая мощность двигателей |
Вт |
3100 |
3100 |
3100 |
| Звуковое давление на расстоянии 5 м |
дБ(А) |
67 |
67 |
67 |
| Управление (опция) |
МП36-48Е |
МП36-48Е |
МП60Е |
* режим вентилятора
** в соответствии с ГОСТ Р МЭК 335-1-94 при номинальном напряжении заданные параметры могут отличаться на +5% или -10% от указанных.
*** см. ссылку «Общие рекомендации по защите проема завесами»
**** без учета кронштейнов
