Описание товара
Скачать
 |
Руководство по эксплуатации для тепловых завес с водяным источником тепла Ballu Medium и High Professional Standard2.pdf |
Воздушные завесы Professional Standard 2 (PS2) усовершенствованная версия воздушных завес серии PS.
Применяется для защиты одно- и двухстворчатых дверей высотой до 3,5 метров в помещениях с повышенной проходимостью, таких как супермаркеты, торговые и бизнес центры, проходные предприятий, объекты транспортной инфраструктуры и т.п.
Модельный ряд включает в себя 3 модели, с тепловой мощностью от 10 до 30 кВт и длиной корпуса от одного до двух метров. Обладая высокой тепловой мощностью, водяные тепловые завесы не создают нагрузку на электросеть здания, т.к. обогрев производится за счет нагретого теплоносителя.
Встроенная плата управления позволяет подключать завесы к системе диспетчеризации по протоколу MODBUS при помощи низковольтного кабеля с разъемом RJ-45.
Дополнительные аксессуары такие как концевые выключатели, электромагнитные клапаны для контроля теплоносителя, датчики антизамерзания и пожарные датчики подключаются непосредственно к завесе, что существенно снижает капитальные затраты при монтаже завесы.
Кроме того, для максимально точного поддержания температуры в помещении термодатчик, с точностью ±0,5 ºС, располагается не в пульте управления, а на корпусе завесы в непосредственной близости от воздухозаборной решетки.
При необходимости завесы так же можно подключить через цифровой пульт управления BRC-D (опция). Для удобства управления к одному пульту можно подключить до 63 завес объединив их в группу по принципу Master/Slave.
Воздушное сопло увеличенной площади и с возможность поворота на 15 градусов формирует плотный направленный воздушный поток, обеспечивая лучшую защиту по краям проема.
Медно-алюминиевый теплообменник с максимальным рабочим давлением 16 бар и максимальной температурой теплоносителя 150°С позволяет использовать в качестве теплоносителя перегретую воду и растворы гликоля.
Благодаря использованию внешнероторных двигателей и возможности повернуть теплообменник на 180º завесы могут быть смонтированы как горизонтально над проемом, так и вертикально слева или справа от проема.

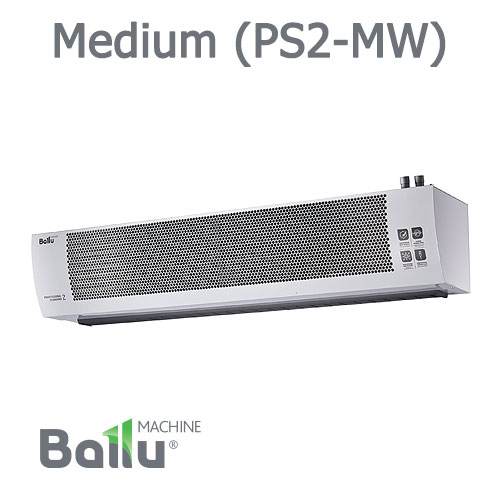

Воздушно-тепловые завесы с водяным источником тепла Ballu серия Medium (PS2-MW) предназначены для использования в супермаркетах, бизнес-центрах, гостиницах и торговых комплексах.
Тепловая завеса Ballu Medium (PS2-MW) устанавливается горизонтально или вертикально. Для управления завеса подключается к цифровому пульту BRC-D или системе диспетчеризации задания (BMS) по протоколу Modbus, c возможностью дистанционного управления, контроля температуры помещения и состояния завесы.
Принцип действия
Завеса Ballu серия Medium (PS2-MW) состоит из корпуса, изготовленного из листовой стали, покрытой высококачественным полимерным покрытием. Внутри корпуса электрических завес расположен теплообменник и вентиляторный блок. Вентиляторы забирают воздух через переднюю перфорированную решетку корпуса (2), поток воздуха, проходя через теплообменник, нагревается и выходит через воздуховыпускное, сопло (3) в виде направленной струи.
Тепловые завесы не содержат материалов, экологически вредных при эксплуатации и утилизации.
Сфера применения
Воздушно-тепловая завеса предназначена для создания направленного воздушного потока препятствующего проникновению внутрь помещения холодного наружного воздуха и снижения тепловых потерь в помещении, а также в качестве дополнительного источника тепла.
При отключении режима нагрева завеса может быть использована в летнее время для защиты кондиционируемого помещения от проникновения внутрь теплого наружного воздуха, пыли, дыма, насекомых и т.п.
Завеса предназначена для эксплуатации в районах с умеренным и холодным климатом, в помещениях с температурой окружающего воздуха от-30 °С до +60 °С и относительной влажности воздуха не более 80% (при температуре +25 °С) в условиях, исключающих попадание на нее атмосферных осадков.
Прибор предназначен не для бытового использования.
Для увеличения защитного потенциала завесы и противодействия интенсивной ветровой нагрузке на проем, угол наклона воздушного потока может быть изменен на ±20°. Для этого руками удерживайте сопло слева и справа и аккуратно поверните его по оси до фиксации в необходимом положении.
Прибор предназначен не для бытового использования.
Управление завесами BHC-М10W12-PS2, BHC-М15W20-PS2, BHC-М20W30-PS2
Управление завесами осуществляется с помощью выносного проводного пульта, не входящего в комплект поставки завесы. Также есть возможность управления с помощью удаленного ПК.
