Главная > Каталог > Виброизоляторы пружинные ДО

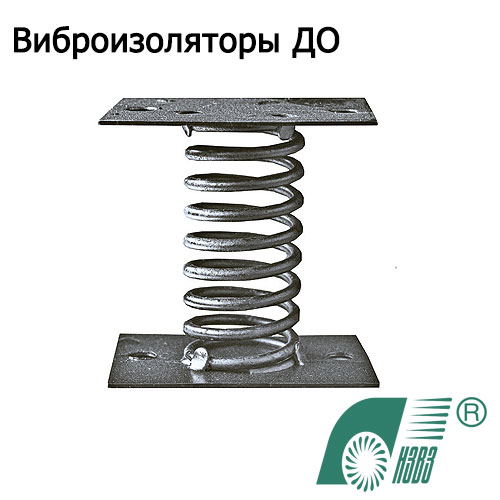

Виброизоляторы пружинные ДО

Виброизоляторы ДО применяются для гашения вибрации вентиляторов и систем вентилирования, возникающей при работе электродвигателей.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Скачать

Рабочие характеристики и технические данные виброизоляторов ДО.pdf



 Виброизоляторы пружинные ДО применяются для гашения вибрации вентиляторов и систем вентилирования, возникающей при работе электродвигателей. Виброизоляторы эффективно уменьшают механические колебания в процессе работы системы вентиляции, что приводит к увеличению срока службы оборудования.

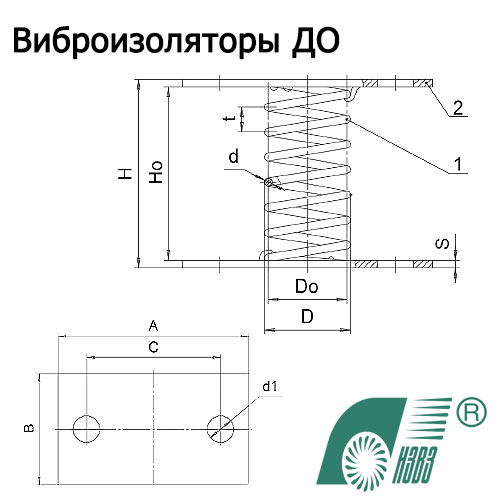

Конструкция виброизоляторов ДО

Виброизолятор ДО состоит из пружины (1), на торцевых витках которой жестко закреплены штампованные пластины (2).

Технические характеристики виброизоляторов пружинных ДО

Тип (№ вентилятора) Нагрузка, кг Н Но Деформация пружины под нагрузкой, мм d s D Do t А С В d1 Масса, кг
Рабочая Предельная Рабочая Предельная
ДО-38

(№ 2 и 2,5)

 12,4 15,5 72 68 27 33,7 3 2 33 30 10 100 70 60 12 0,3
ДО-39

(№ 3,15)

 22,3 27,8 92 88 36 45 4 2 44 40 13 110 80 70 12 0,4
ДО-40

(№ 3,55 и 4)

 34,6 43,2 113 107 41,7 52 5 2 55 50 15,7 130 100 90 14 0,9
ДО-41

(№ 5)

 55 68,7 129 123 43,4 54 6 2 60 54 18 130 100 90 14 1,0
ДО-42

(№ 6,3 и 7,1)

 96 120 170 164 57,2 72 8 3 80 72 24 150 120 110 14 1,6
ДО-43

(№ 8 и 9)

 168 210 192 186 56 70 10 3 90 80 27 160 130 120 14 2,4
ДО-44

(№ 10)

 243 303,7 226 220 66,5 83 12 3 108 96 32 180 150 140 14 3,7
ДО-45

(№ 11,2 и 12,5)

 380 475 281 275 84,5 106 12 3 136 120 39,9 220 180 170 16 6,5

ВНИМАНИЕ: для установки 1-го вентилятора рекомендуется использовать комплект виброизоляторов из 5-ти штук соответствующего размера
