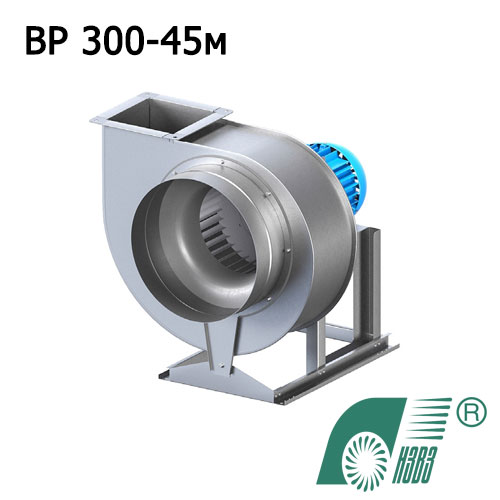

Вентиляторы радиальные среднего давления ВР 300-45м

Вентиляторы радиальные ВР 300-45м предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции, воздушного отопления и др.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Скачать

Рабочие характеристики и технические данные вентиляторов радиальных среднего давления ВР 300-45м.pdf



Вентиляторы радиальные среднего давления ВР 300-45м применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления, технологических установках и тп.



Конструкция радиальных вентиляторов ВР 300-45м

Вентиляторы серии ВР 300-45м представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми вперед. Количество лопаток – 34 шт. Корпус и опорная рама изготовлены из оцинкованной стали. Направление вращения – правое или левое.



Эксплуатация вентиляторов ВР 300-45м

Вентиляторы предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых, по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80°С, не содержащих липких и волокнистых материалов, с запыленностью не более 0,1 г/м3.

Вентилятор дополнительно может быть укомплектован защитным кожухом, предназначенным для защиты электродвигателя от атмосферных осадков.



Пример обозначения:

Вентиляторы радиальные среднего давления ВР 300-45м

Акустические характеристики

Акустические характеристики вентиляторов ВР 300-45м

Колесо Значение Lwi (дБ) в октавных полосах f, Гц Lwa, дБА
№ n 63 125 250 500 1000 2000 4000 8000
ВР 300-45м

№2

 1340 69 70 73 76 82 69 65 59 84
2900 81 82 86 90 92 94 85 83 97
ВР 300-45м

№2,5

 1340 74 75 75 77 77 73 70 69 81
2850 89 91 90 92 92 94 88 87 98
ВР 300-45м

№2,8

 920 70 71 73 79 65 63 55 53 79
1390 76 76 78 80 83 75 62 69 86
ВР 300-45м

№3,15

 920 72 73 75 81 67 65 57 55 81
1395 77 78 81 83 89 77 73 69 90
ВР 300-45м

№3,55

 920 76 78 78 83 73 71 65 61 82
1395 82 84 86 87 90 83 79 72 92
ВР 300-45м

№4

 945 80 82 81 83 80 76 74 66 85
1420 89 90 91 91 92 90 86 74 94
ВР 300-45м

№5

 970 85 87 90 93 89 84 80 72 92
1450 93 95 95 100 101 98 93 87 104
ВР 300-45м

№6,3

 720 86 88 91 93 90 86 80 73 91
980 94 96 99 100 97 94 88 81 108



Технические характеристики вентиляторов радиальных среднего давления ВР 300-45м

№ Электродвигатель Масса (max), кг Виброизоляторы
Тип Ny, кВт n, об/мин Iном, А Iпуск, А Пружинные Резиновые
ВР 300-45м

№2

 56В4 0,18 1340 0,67 3,35 20 ДО-38

(5 шт.)

 ВКО2530РМ

(М6)

(4 шт.)
63А4 0,25 1340 0,87 4,35 21
63В4 0,37 1340 1,18 5,90 22
80А2 1,5 2900 3,24 22,7 28
80В2 2,2 2900 4,63 32,41 32
ВР 300-45м

№2,5

 63В4 0,37 1320 1,18 5,90 28 ДО-38

(5 шт.)

 ВКО2530РМ

(М6) (4 шт.)
71А4 0,55 1340 1,66 8,30 29
71В4 0,75 1340 2,11 10,55 30
80В2 2,2 2850 4,63 32,41 37
90L2 3,0 2850 6,35 44,45 41
100S2 4,0 2850 7,95 59,63 50
100L2 5,5 2850 10,8 81,00 54
ВР 300-45м

№2,8

 71А6 0,37 900 1,40 4,50 39 ДО-38

(5 шт.)

 ВКО2530РМ

(Мб)

(4 шт.)
71В6 0,55 920 1,77 8,14 39
71В4 0,75 1350 2,11 10,55 39
80А4 1,1 1390 2,68 14,74 43
80В4 1,5 1390 3,50 19,25 45
90L4 2,2 1420 5,08 33,02 50
ВР 300-45м

№3,15

 71В6 0,55 920 1,77 8,14 39 ДО-39

(5 шт.)

 ВКОЗОЗОРМ

(М8)

(4 шт.)
80А6 0,75 920 2,23 10,04 43
80В6 1,1 920 3,14 14,13 45
80А4 1,1 1395 2,68 14,74 43
80В4 1,5 1395 3,50 19,25 45
90L4 2,2 1395 5,08 33,02 52
100S4 3,0 1395 6,79 47,53 63
ВР 300-45м

№3,55

 80А6 0,75 920 2,23 10,04 52 ДО-40 (5 шт.) ВКОЗОЗОРМ

(М8)

(4 шт.)
80В6 1,1 920 3,14 14,13 55
90L6 1.5 925 4,17 25,02 62
80В4 1,5 1395 3,50 19,25 55
90L4 2,2 1395 5,08 33,02 62
100S4 3,0 1395 6,79 47,53 77
100L4 4,0 1440 8,52 59,64 71
ВР 300-45м

№4

 80В6 1,1 920 3,14 14,13 55 ДО-39

(5 шт.)

 ВКОЗОЗОРМ

(М8)

(4 шт.)
90L6 1,5 925 4,17 25,02 62
100L6 2,2 945 5,58 33,48 77
112МА6 3,0 945 7,64 45,84 90
100L4 4,0 1440 8,52 59,64 76
112М4 5,5 1460 11,58 81,06 94
132S4 7,5 1420 15,71 117,83 114
132М4 11,0 1420 22,78 170,85 126
ВР 300-45м

№5

 112МА6 3,0 960 7,64 45,84 112 ДО-41

(5 шт.)

 ВК05040РМ

(М10)

(4 шт.)
112МВ6 4,0 960 9,16 54,96 113
132S6 5,5 970 12,8 89,6 132
132М6 7,5 970 17,3 121,1 142
160S6 11,0 970 24,0 156,0 205
132М4 11,0 1450 22,78 170,85 151
160S4 15,0 1450 29,94 209,58 205
160М4 18,5 1450 36,0 270,0 209
180S4 22,0 1455 42,0 294,0 244
180М4 30,0 1455 57,58 403,1 257
ВР 300-45м

№6,3

 132S8 4,0 720 10,47 62,82 188 ДО-42

(5 шт.)

 ВК05040РМ

(М10)

(4 шт.)
132М8 5,5 720 13,83 82,98 197
160S8 7,5 725 18,17 99,94 241 ВК06040РМ

(М10)

(4 шт.)
160М8 11,0 725 25,64 166,66 266
160S6 11,0 970 24,0 156,0 247
160Мб 15,0 970 31,26 218,82 270
180М6 18,5 970 37,0 240,5 299
200М6 22,0 970 44,0 308,0 344
200L6 30,0 980 60,0 390,0 382
