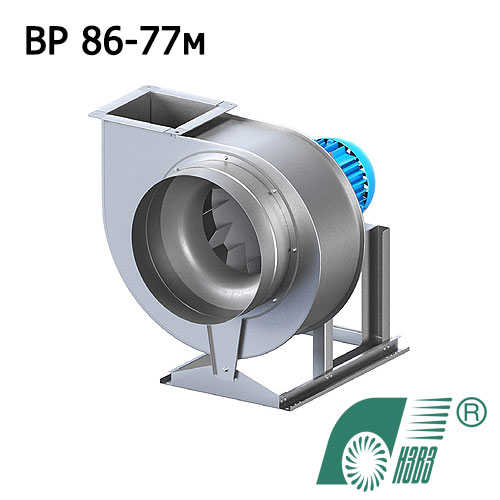

Вентиляторы радиальные низкого давления модернизированные ВР 86-77м

Вентиляторы радиальные ВР 86-77м предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции, воздушного отопления и др.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Скачать

Рабочие характеристики и технические данные вентиляторов радиальных низкого давления ВР 86-77м.pdf



Вентиляторы радиальные низкого давления ВР 86-77м применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления, технологических установках и тп.



Конструкция радиальных вентиляторов ВР 86-77м

Вентиляторы серии ВР 86-77 представляют собой радиальные вентиляторы одностороннего всасывания с рабо­чими лопатками, загнутыми назад. Количество лопаток – 12 шт. Корпус и опорная рама изготовлены из оцинкован­ной стали. Направление вращения – правое или левое.



Эксплуатация вентиляторов ВР 86-77м

Вентиляторы предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых, по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80°С, не содержащих липких и волокнистых материалов, с запыленностью не более 0,1 г/м3.

Вентилятор дополнительно может быть укомплектован защитным кожухом, предназначенным для защиты электродвигателя от атмосферных осадков.

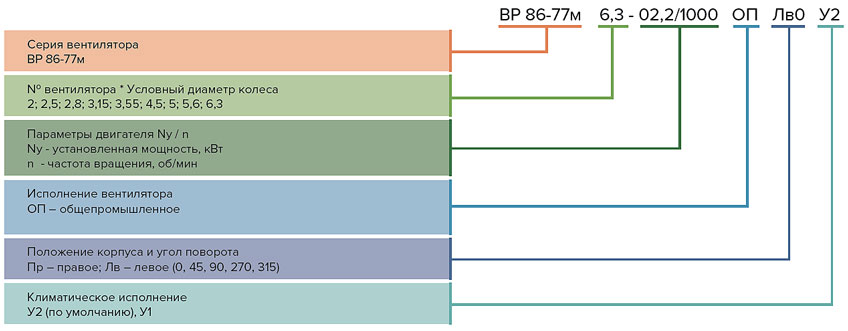

Пример обозначения:

Вентиляторы радиальные низкого давления модернизированные ВР 86-77м

Акустические характеристики

Акустические характеристики вентиляторов ВР 86-77м

Колесо Значение Lwi (дБ) в октавных полосах f, Гц Lwa, дБА
№ n 63 125 250 500 1000 2000 4000 8000
ВР 86-77м

№2,5

 1400 56 60 67 61 58 57 48 40 65
2800 68 72 74 83 75 73 72 63 82
ВР 86-77м

№2,8

 1400 60 64 72 65 62 60 53 43 69
2850 72 76 78 87 79 78 75 67 86
ВР 86-77м

№3,15

 1400 63 67 74 68 65 64 55 47 72
2900 76 80 82 90 84 81 80 71 90
ВР 86-77м

№3,55

 1410 65 70 80 77 74 71 67 54 69
2850 83 88 89 99 91 89 87 80 88
ВР 86-77м

№4

 935 63 67 74 68 65 64 55 45 71
1410 72 76 84 76 75 72 64 56 80
2900 85 89 91 99 92 91 88 81 99
ВР 86-77м

№4,5

 915 66 70 78 70 69 66 58 50 74
1420 77 80 88 82 79 78 69 70 85
ВР 86-77м

№5

 915 68 72 79 73 70 69 60 52 76
1435 79 83 90 84 82 79 71 63 87
ВР 86-77м

№5,6

 920 72 76 83 76 75 68 64 56 80
1435 83 87 94 88 85 84 75 67 91
ВР 86-77м

№6,3

 955 76 80 87 81 78 72 68 60 84
1455 87 91 98 92 89 88 79 71 95



Технические характеристики вентиляторов радиальных низкого давления ВР 86-77м

№ Электродвигатель Масса (max), кг Виброизоляторы
Тип Ny, кВт n, об/мин Iнoм, А Iпуск, А пружинные резиновые
ВР 86-77м

№2,5

 56А4 0,12 1400 0,49 2,45 21 ДО-38

(5 шт.)

 ВКО2530РМ

(М6)

(4 шт.)
56В4 0,18 1400 0,67 3,35 21
63А4 0,25 1400 0,87 4,35 22
63В4 0,37 1400 1,18 5,90 22
63А2 0,37 2750 0,93 4,65 22
63В2 0,55 2800 1,38 6,90 22
71А2 0,75 2840 1,81 10,86 27
ВР 86-77м

№2,8

 56А4 0,12 1400 0,49 2,45 27 ДО-38

(5 шт.)

 ВКО2530РМ

(М6)

(4 шт.)
56В4 0,18 1400 0,67 3,35 27
63А4 0,25 1400 0,87 4,35 28
63В4 0,37 1400 1,18 5,90 28
71А2 0,75 2840 1,81 10,86 29
71В2 1,1 2810 2,63 15,78 31
ВР 86-77м

№3,15

 56В4 0,18 1400 0,67 3,35 28 ДО-39

(5 шт.)

 ВКОЗОЗОРМ

(М8)

(4 шт.)
63А4 0,25 1400 0,87 4,35 30
63В4 0,37 1365 1,18 5,90 30
71А4 0,55 1365 1,66 8,30 37
71В2 1,1 2810 2,63 15,78 37
80А2 1,5 2810 3,24 22,68 39
80В2 2,2 2850 4,63 32,41 40
90L2 3,0 2850 6,35 44,45 48
ВР 86-77м

№3,55

 63В4 0,37 1410 1,18 5,90 33 ДО-40

(5 шт.)

 ВКОЗОЗОРМ

(М8)

(4 шт.)
71А4 0,55 1410 1,66 8,30 40
80В2 2,2 2900 4,63 32,41 44
90L2 3,0 2900 6,35 44,45 52
ВР 86-77м

№4

 63В6 0,25 935 0,95 4,75 46 ДО-40

(5 шт.)

 ВК04030РМ

(М8)

(4 шт.)
71А6 0,37 910 1,39 6,39 52
71В4 0,75 1410 2,11 10,55 52
80А4 1,1 1410 2,68 14,74 55
100L2 5,5 2900 10,80 81,00 72
ВР 86-77м

№4,5

 71В6 0,55 910 1,77 8,14 72 ДО-41

(5 шт.)

 ВК04030РМ

(М8)

(4 шт.)
80А6 0,75 915 2,23 10,04 75
80В4 1,5 1420 3,50 19,25 76
90L2 2,2 1415 5,08 33,02 87
ВР 86-77м

№5

 71В6 0,55 910 1,77 8,14 92 ДО-41

(5 шт.)

 ВК04030РМ

(М8)

(4 шт.)
80А6 0,75 915 2,23 10,04 95
80В4 1,5 1420 3,50 19,25 97
90L4 2,2 1415 5,08 33,02 101
100S4 3,0 1435 6,79 47,53 107
ВР 86-77м

№5,6

 80В6 1,1 915 3,14 14,13 120 ДО-42

(5 шт.)

 ВК05030РМ

(М10)

(4 шт.)
90L6 1.5 920 4,17 25,02 125
100L6 2,2 920 5,58 33,48 135
100L4 4,0 1435 8,52 59,64 135
ВР 86-77м

№6,3

 90L6 1,5 920 4,17 25,02 148 ДО-42

(5 шт.)

 ВК05030РМ

(М10)

(4 шт.)
100L6 2,2 935 5,58 33,48 162
112МА6 3,0 955 7,64 45,84 179
112М4 5,5 1435 11,52 92,16 179
132S4 7,5 1455 15,71 117,83 200
