Назначение компактных приточных установок Нововент К-2000/E

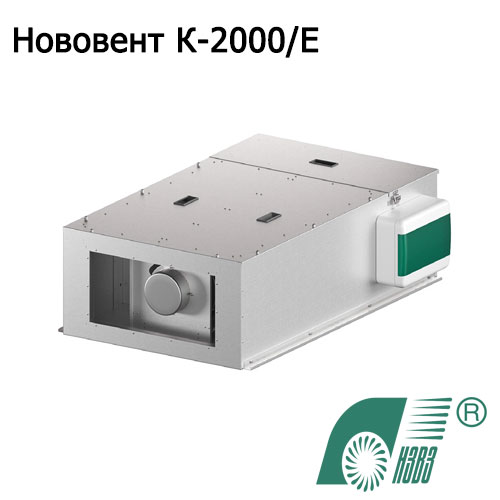

Компактная установка Нововент К-2000 — установка для обработки воздуха состоящая из фильтра нагревателя и вентилятора. Производитель­ность установки до 2000 м³/час. Корпус вентилятора оцинкованная сталь, шумо­изолированный, толщина стенок — 25 мм. Рабочее колесо стальное. В каче­стве фильтрующего элемента применяется плоский фильтр класса очистки G4. Система автоматического управления встроена в установку. Имеется выносная панель с жидкокристаллическим дисплеем.

Конструкция

Компактная приточная установка в исполнении Нововент К-2000/E с электрокалорифером состоит из фильтра, электрического нагревателя и вентилятора. Электрический нагреватель может быть изготовлен в 3-х вариантах: 12 кВт, 15 кВт или 22,5 кВт. ТЭНы применяются W-образные, номинальная мощность одного ТЭНа — 2 или 2,5 кВт.

Схема соединения ТЭНов — «звезда».

Номинальная мощность электронагревателя выбирается при заказе. В процессе работы установки мощность регулируется с помощью твердотель­ного реле для поддержания заданной температуры.

Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслу­живания должна располагаться снизу.

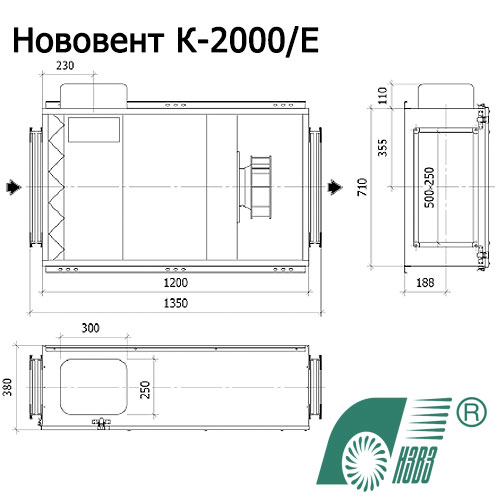

Установка достаточно проста в монтаже для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсое­динения к системе воздуховодов имеются два выхода 500×250 мм. Рекоменду­ется подсоединять установку гибкими шумоизолированными воздуховодами.

Для достижения оптимальных акустических и аэродинамических харак­теристик необходимо предусматривать прямой участок воздуховода длиной около 1 м после выхлопа установки.

Технические характеристики

При подборе электронагревателя рекомендуется следующее:

• Определить необходимую мощность электронагревателя:
  • Q=1.2*L*(t-t₂)/3600, где
  • Q — мощность электронагревателя;
  • t, и t₂ — соответственно температуры наружного и приточного воздуха;
  • L- расход воздуха, м³/час.
• Выбрать вариант исполнения электронагревателя 12, 15 или 22,5кВт. Необходимо обратить внимание, что для электронагревателя 12кВт необхо­димо напряжение 3/380В. При невозможности использования данного напря­жения рекомендуется изменить значения L, t, или t₂ с целью уменьшения необ­ходимой мощности.

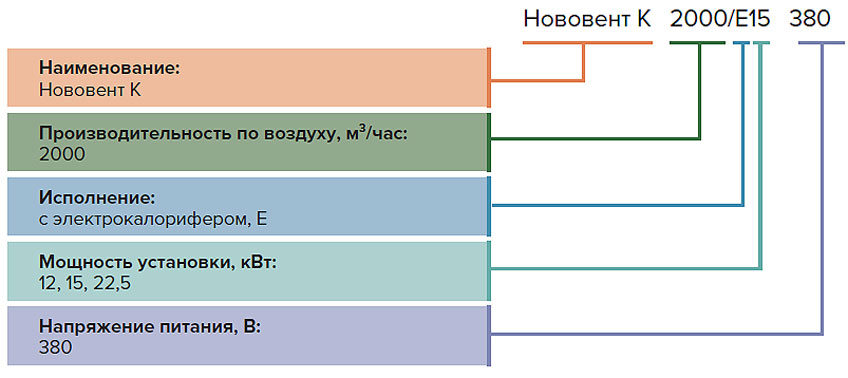

Пример обозначения компактных приточных установок Нововент К-2000/E с электрокалорифером

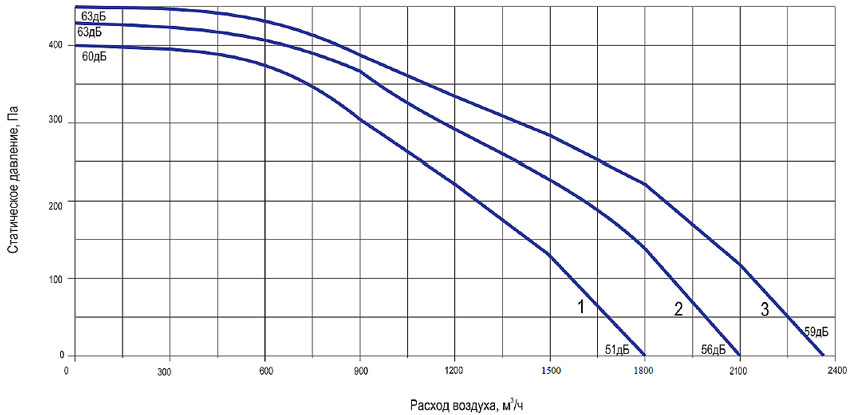

Аэродинамические характеристики

Аэродинамические характеристики компактных приточных установок Нововент К-1200/E с электрокалорифером

Примечание: Вентилятор имеет три скорости. С выносной панели можно выбрать одну из трех скоростей. Для односкоростного вентилятора применяется только 3-я скорость.

Технические характеристики компактных приточных установок Нововент К-2000/E с электрокалорифером

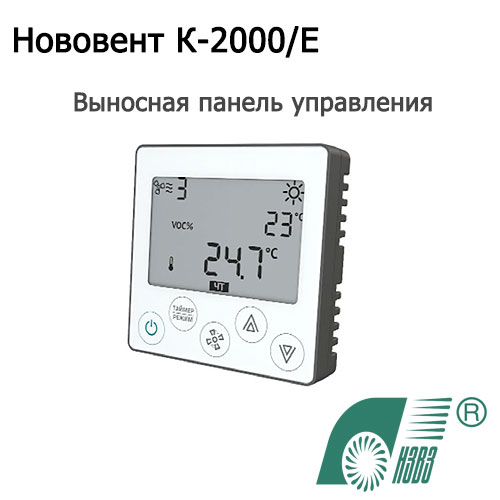

Система автоматического управления. Система автоматики встроена в корпус установки. Для подключения установки имеется клеммная коробка. Управление осуществляется с помощью выносной панели.

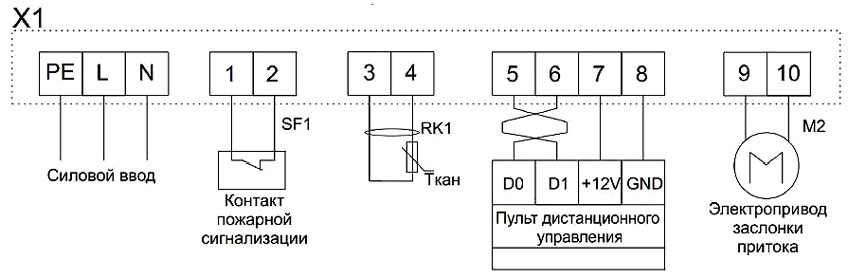

Схема подключения компактных приточных установок. Нововент К-2000/Е12-380, Нововент К-2000/Е15-380, Нововент К-2000/ Е22.5-380. Силовой ввод подключить кабелем с сечением жил не менее 4,0 мм2. Цепи управления и сигнализации подключать кабелем с сечением жил не менее 0,75 мм².
